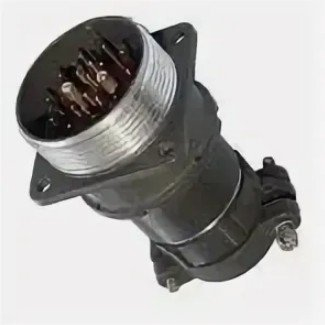

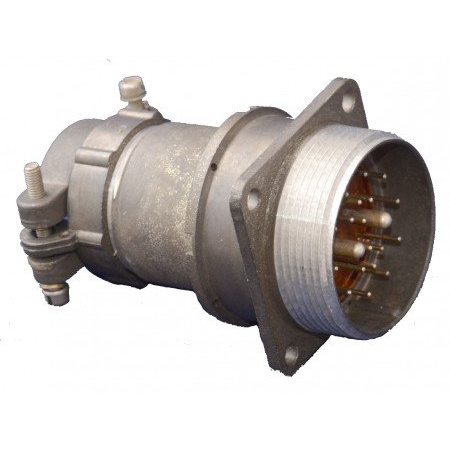

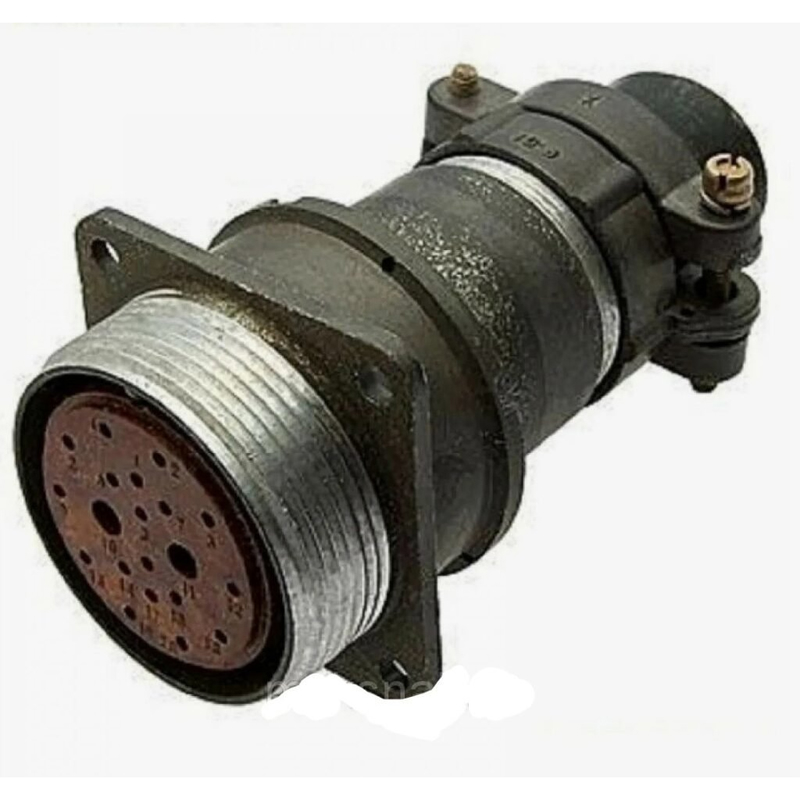

Разъем 2РМ33БПН20Г4В1 представляет собой приборную блочную розетку, предназначенную для использования в электрических цепях с постоянным и переменным током частотой до 3 МГц.

Технические характеристики

• Тип соединителя : Негерметичный, климатическое исполнение УХЛ.

• Количество контактов : 20.

• Тип контактов : Гнездо.

• Сопротивление контактов : Не более 0,005 Ом.

• Рабочее напряжение : Не более 560 В, максимальное напряжение — 700 В.

• Токовая нагрузка на одиночный контакт :

  • Для контактов диаметром 1 мм: 6 А.

  • Для контактов диаметром 3 мм: 36 А.

• Максимальная суммарная токовая нагрузка : Не более 110 А.

• Минимальная наработка : Не менее 1000 часов.

• Количество сочленений-расчленений : До 500 раз.

• Рабочая температура окружающей среды : От -60°C до +100°C.

Назначение и описание

Разъемы типа 2РМ, к которым относится 2РМ33БПН20Г4В1, состоят из кабельных и приборных вилок или розеток. Приборная часть соединителей изготавливается с прямыми или угловыми патрубками, а также без патрубков. Сочленение соединителей резьбовое, с одношпоночной поляризацией корпусов.

Покрытие контактов может быть серебряным или золотым.

Вид патрубка у данного разъема — прямой, а гайка патрубка предназначена для неэкранированного кабеля.

Сочетание контактов : Разъем имеет контакты диаметром 1,0 мм и 3,0 мм.

Ответные части для розетки 2РМ33БПН20Г4В1 включают различные вилки типа 2РМ33К.

2РМ33БПН20Г4В1 — это блочная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она оснащена прямым патрубком и гайкой для неэкранированного кабеля, что позволяет использовать ее для внутреннего объемного монтажа.

Технические характеристики

• Токовая нагрузка на одиночный контакт :

  • Для контактов диаметром 1 мм — 6 А.

  • Для контактов диаметром 3 мм — 36 А.

• Максимальная суммарная нагрузка на соединитель : 110 А.

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1 мм — 560 В или 700 В.

  • Для контактов диаметром 3 мм — 560 В.

• Максимальное испытательное напряжение :

  • Для контактов диаметром 1 мм — 1850 В или 2300 В.

  • Для контактов диаметром 3 мм — 1850 В.

• Сопротивление контактов :

  • Для контактов диаметром 1 мм — не более 5 мОм.

  • Для контактов диаметром 3 мм — не более 0,8 мОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

• Хвостовики контактов : допускают присоединение проводов сечением:

  • Для контактов диаметром 1 мм — 0,5 мм?.

  • Для контактов диаметром 3 мм — 6 мм?.

• Усилие расчленения соединителей : не более 245,1 Н (25 кгс).

• Усилие расчленения гнезд с контрольным штырем-калибром :

  • Для контактов диаметром 1 мм — 0,5 Н (0,05 кгс).

  • Для контактов диаметром 3 мм — 1,25 Н (0,125 кгс).

• Минимальная наработка : 5000 часов (в некоторых источниках указано 1000 часов).

• Число сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.

• Сочленение соединителей : резьбовое.

• Поляризация корпусов : одношпоночная.

• Длина патрубка : 67,5 мм.

• Масса патрубка : не более 40,5 г.

Условия эксплуатации

• Температура среды : от -60° С до +100° С.

• Смена температур : от -60° С до +180° С.

• Повышенная относительная влажность при +25° С : до 98%.

• Допустимая синусоидальная вибрация :

  • Диапазон частот: от 1 Гц до 5000 Гц.

  • Амплитуда ускорения: 490 м/с?.

• Акустический шум :

  • Диапазон частот: от 50 Гц до 10 кГц.

  • Уровень звукового давления: 170 дБ.

• Механический удар :

  • Многократного действия: пиковое ускорение 1000 м/с?, длительность от 1 мс до 5 мс.

  • Одиночного действия: пиковое ускорение 5000 м/с?, длительность от 0,1 мс до 2 мс.

• Линейное ускорение : 2000 м/с?.

• Атмосферное пониженное рабочее давление : 133,32·10??? Па (10??? мм рт. ст.).

• Атмосферное повышенное рабочее давление : 506 кПа (5 кгс/см?).

• Климатическое исполнение : умеренный и холодный климат (УХЛ2.1).

Расшифровка обозначения

• 2РМ : тип соединителя.

• 33 : условный размер корпуса.

• Б : блочный тип корпуса.

• П : прямой тип патрубка.

• Н : гайка патрубка для неэкранированного кабеля.

• 20 : количество контактов.

• Г : розетка.

• 4 : обозначение сочетания контактов (1 мм и 3 мм).

• В : серебряное покрытие контактов.

• 1 : теплостойкость до +100° С.

Эта розетка используется в различных электронных устройствах и системах, где требуется надежное и прочное соединение.
