Описание
2РМГ39БПЭ4Ш2Е2

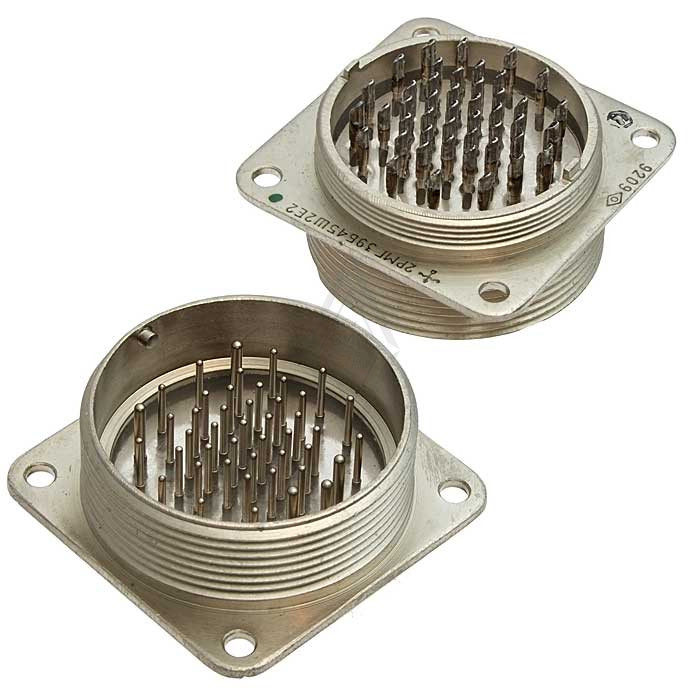

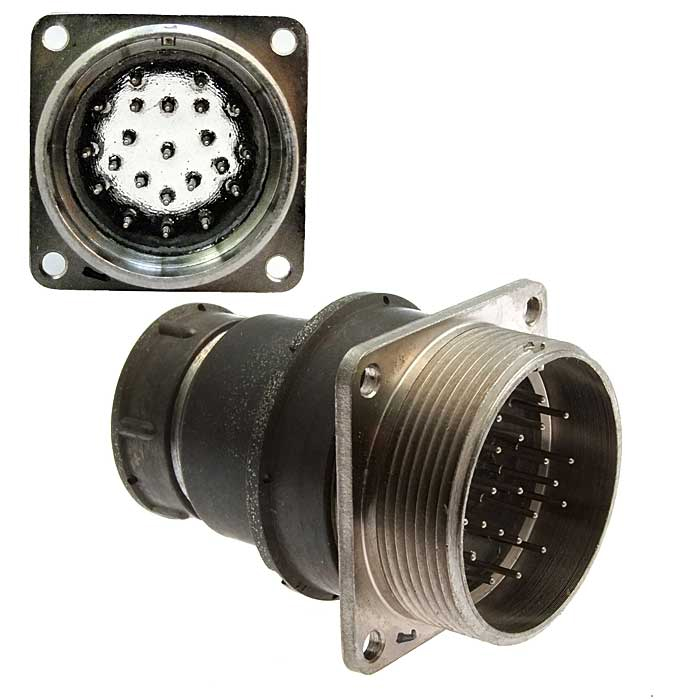

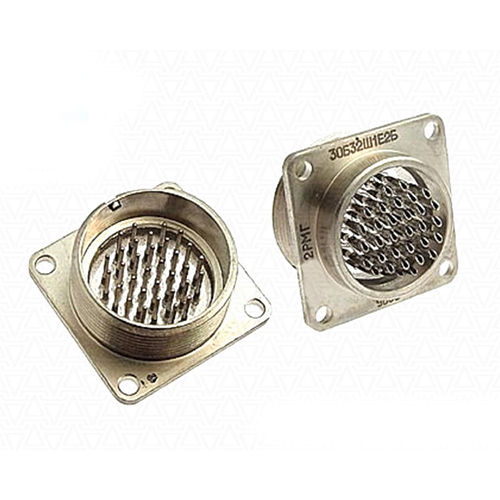

2РМГ39БПЭ4Ш2Е2 — это низкочастотный цилиндрический герметичный соединитель (вилка блочная) серии 2РМГ, предназначенный для работы в цепях постоянного, переменного (до 3 МГц) и импульсного тока.
Что означает маркировка
2РМГ — тип соединителя, герметичный, с резьбовой фиксацией сочленённого положения.
39 — условный размер корпуса (типоразмер).
Б — вид корпуса: блочный (приборный).
П — патрубок прямой.
Э — гайка патрубка под экранированный кабель.
4Ш — количество контактов (4 штуки), тип контактов — штыревые (вилка).
2 — исполнение по покрытию контактов/климатике (стандартное для серии).
Е — резьбовое сочленение (фиксирующая гайка).
2 (последняя) — вариант исполнения по климатическому исполнению/приёмке.
По структуре это аналогично описанным типам 2РМГ39БПЭ45Ш2Е2, но с меньшим числом контактов.
Основные электрические и климатические характеристики
Для соединителей 2РМГ данного типоразмера (корпус 39) типичны такие параметры:
Максимальное рабочее напряжение (амплитудное), не более: 560–700 В.
Максимальный ток на один контакт: обычно 4–8 А в зависимости от сечения контакта (для 39-го корпуса указывается до 4–8 А на контакт).
Сопротивление контакта: порядка 0,005 Ом.
Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
Рабочий диапазон температур: от −60 до +100…+200 °C (для серии 2РМГ).
Относительная влажность до 98% при +25…+40 °C.
Эти данные берутся из общих характеристик серии 2РМГ и конкретно исполнения 2РМГ39БПЭ45Ш2Е2, которое близко по конструкции к 2РМГ39БПЭ4Ш2Е2.
Конструкция и применение
Герметичный металлический корпус с карболитовым или аналогичным изолятором, обеспечивающий высокое сопротивление изоляции и стойкость к влаге.
Резьбовое сочленение, одношпоночная поляризация, что исключает неправильное совмещение вилки и розетки.
Патрубок с гайкой под экранированный кабель обеспечивает экранирование линии и разгрузку по натяжению.
Предназначен для монтажа в прибор (блочная вилка) и стыковки с ответной розеткой серий 2РМ/2РМТ соответствующего типоразмера и распиновки.
Используется в радиоаппаратуре,
