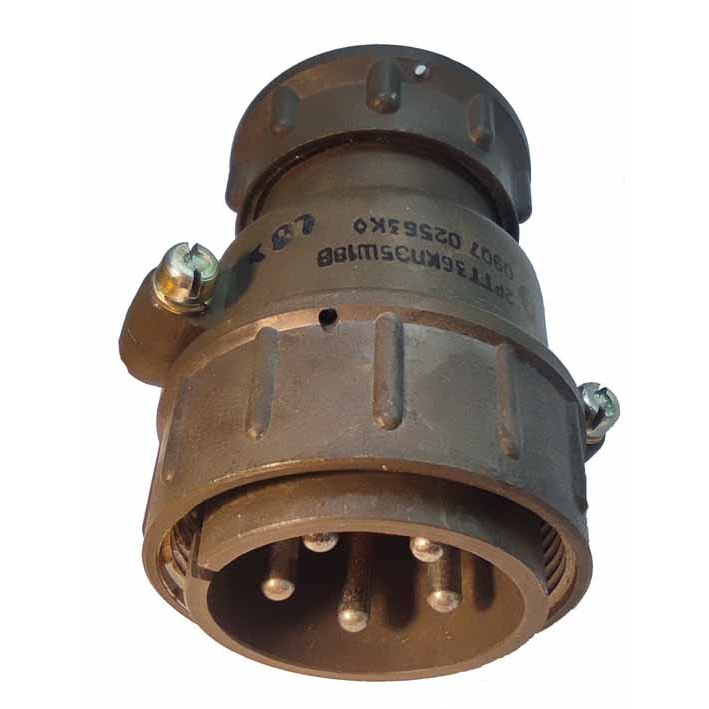

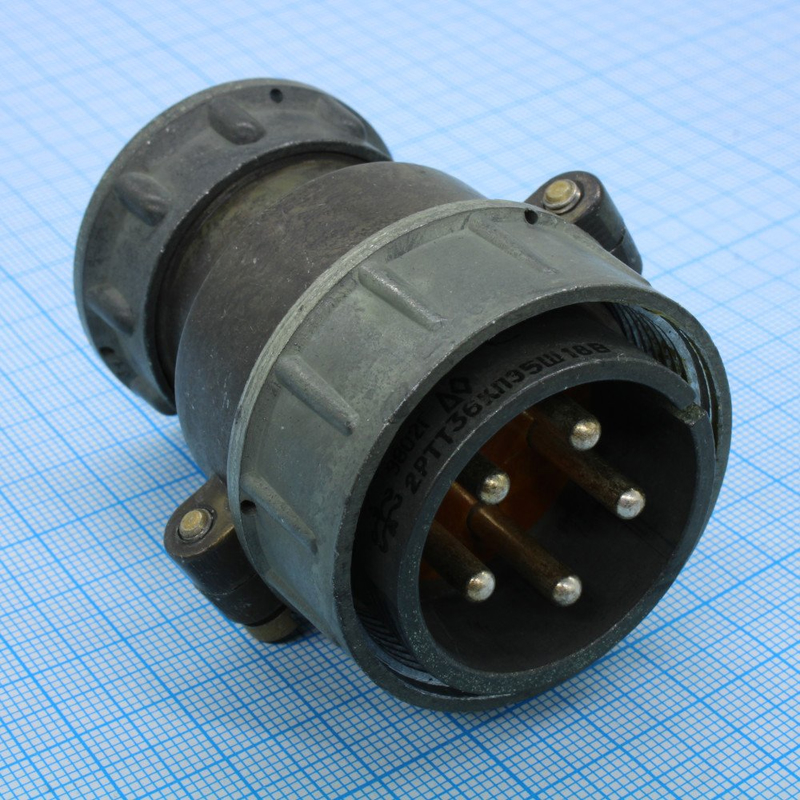

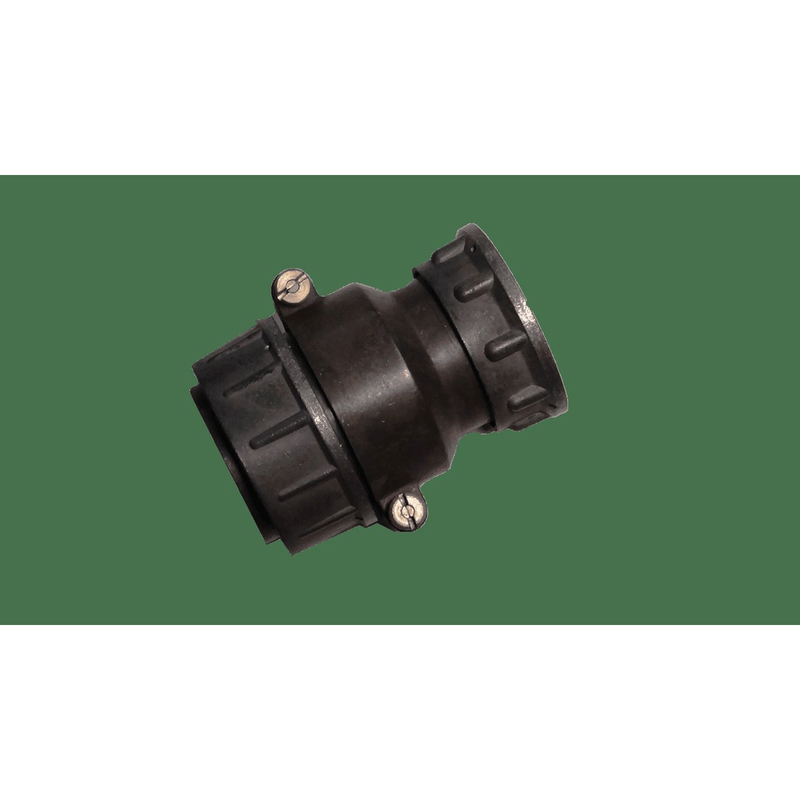

2РТТ36КПЭ5Ш18В — это вилка кабельная цилиндрического низкочастотного соединителя. Маркировка «2015г «5»» указывает на выпуск 2015 года с особенностью исполнения №5 по техническим условиям.

Характеристики

• Тип соединителя: Вилка кабельная, цилиндрическая, низкочастотная.
• Конструктивное исполнение: Теплостойкое, пылебрызгозащищенное, всеклиматическое (индекс «В»).
• Тип монтажа: Для внутреннего монтажа, подключение путём пайки.
• Подключаемый кабель: Неэкранированный.
• Конструкция патрубка: Прямой патрубок с гайкой.
• Материал корпуса: Металлический.
• Тип контактов: Прямые, с серебряным покрытием.
• Количество контактов: 5.
• Диаметр контактов/подключаемого провода: 1,5–3,5 мм.
• Рабочее напряжение: До 700 В (переменный ток, эффективное значение), до 1000 В (постоянный ток).
• Сопротивление контактов: Не более 2,5 мОм.
• Сопротивление изоляции: Не менее 5000 МОм.
• Электрическая прочность изоляции: Не менее 2200 В (эффективное значение).
• Диапазон рабочих температур: От -60°C до +100°C.
• Долговечность: Не менее 500 циклов сочленения-расчленения.
• Виброустойчивость: Ускорение до 150 м/с² в диапазоне частот до 5000 Гц.
• Ударная прочность: Ускорение до 500 м/с² при многократных ударах.
• Относительная влажность: До 98% при температуре до +35°C.
• Пониженное атмосферное давление: До 0,67 кПа.

Применение

Предназначен для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре.

• Используется в радиотехнической и радиоэлектронной аппаратуре общего назначения.
• Применяется в условиях повышенной влажности, сильной вибрации и пониженного атмосферного давления.
• Широко востребован в военной, авиационной и морской технике, промышленном оборудовании, измерительных приборах и автоматизированных системах управления.
• Идеален для работы в жестких эксплуатационных условиях, требующих высокой надежности, механической прочности и защиты от агрессивных внешних воздействий.
