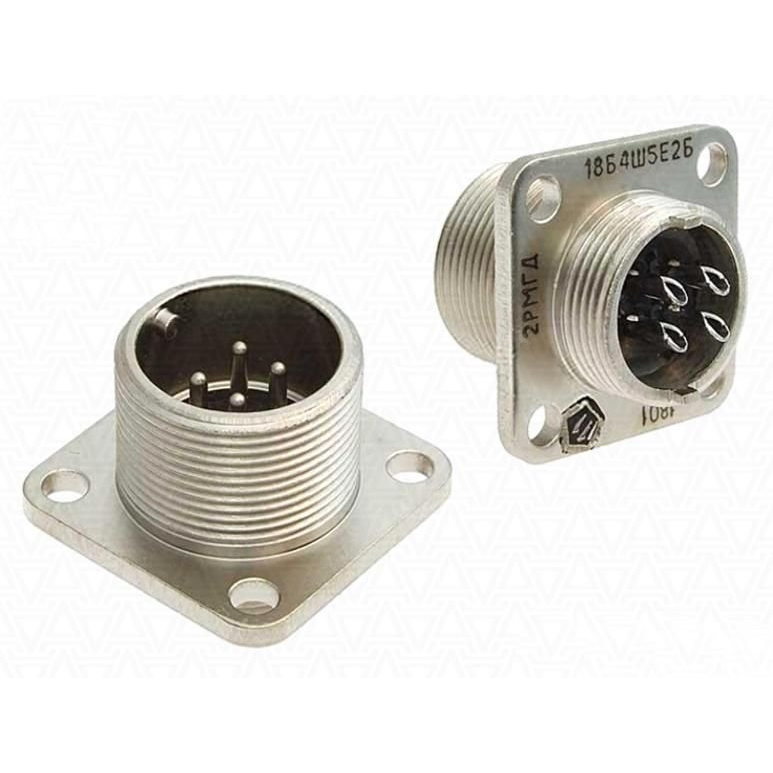

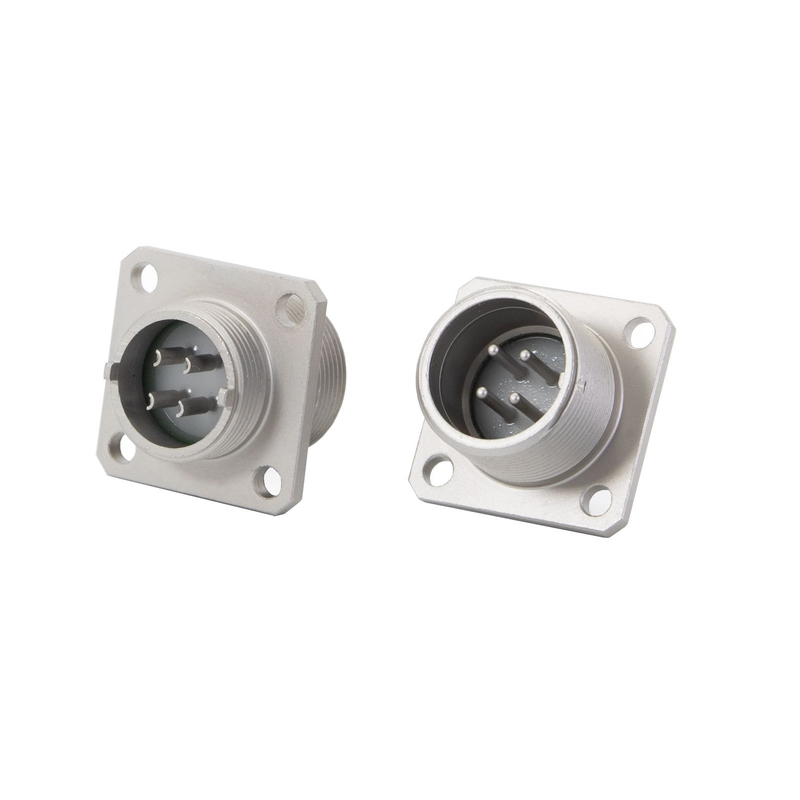

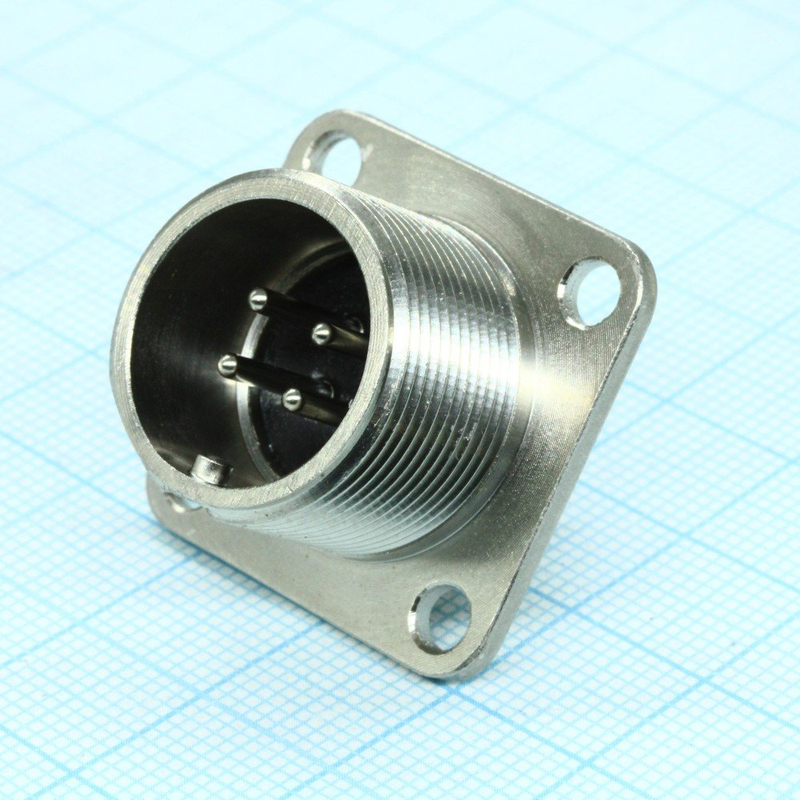

2РМГД18Б4Ш5Е2 Вилка блочная

2РМГД18Б4Ш5Е2 — это блочная (приборная) вилка из серии цилиндрических герметичных низкочастотных разъёмов 2РМГД, предназначенная для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсного тока. Она имеет условный размер корпуса 18, 4 контакта штыревого типа с диаметром Ø1,5 мм (сочетание 5), изготовленных из латуни с покрытием химникель, и одношпоночную поляризацию корпуса.

Конструктивные особенности включают приборный вид корпуса (Б) без патрубка, резьбовое сочленение с шагом накидной гайки M20×1 мм, монтаж на панель пайкой, герметичность и наличие уплотнений. Габаритные размеры составляют 27×27×26,5 мм, толщина фланца — 2,5 мм, расстояние между установочными отверстиями — 20 мм, диаметр монтажного отверстия — 3,5 мм. Корпус выполнен из алюминиевого сплава АЛ-11 без покрытия (цвет металлик), изолятор — прессматериал КМК-218Л (стекло), чёрного цвета, теплостойкость до 200 °С.

Электрические характеристики: максимальное рабочее напряжение 560 В, ток на контакт до 12 А, на разъём — до 40 А, сопротивление контактов не более 10 мОм, сопротивление изоляции — 5000 МОм. Разъём выдерживает синусоидальную вибрацию 5–5000 Гц с ускорением 50 g, акустические шумы до 170 дБ (200 g), многократные удары 100 g (1–5 мс) и однократные — 500 g (0,1–2 мс).

Климатические параметры: диапазон рабочих температур от -60 до +200 °C, климатическое исполнение УХЛ2.1, влажность до 98% при +25 °C, давление от 1,34×10⁻¹⁰ Па до 50,6×10⁴ Па, ресурс — 500 сочленений-расчленений, наработка не менее 1000 часов (1500 ч при +80 °C), срок хранения до 25 лет. Взаимосочленяется с кабельными розетками 2РМДТ, производитель — ОАО «Атлант» (г. Изобильный), соответствует ТУ бР0.364.103. Масса изделия около 26 г.
