Разъем 2РМДТ24КУН10Г5В1В производства Элекон относится к серии цилиндрических низкочастотных соединителей 2РМДТ, предназначенных для работы в электрических цепях постоянного и переменного тока, в том числе в составе бортовых и стационарных изделий.

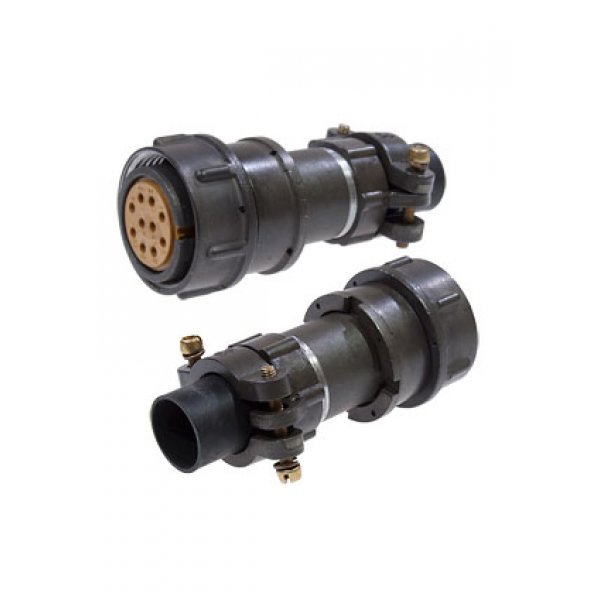

Это кабельная розетка низкочастотного разъема, имеющая 10 контактов с сочетанием «5 – 10 контактов Ø 1,5 мм» и прямой патрубок для подключения кабеля (маркировка «КУН»). Корпус выполнен из металла (обычно алюминиевый сплав с оксидным покрытием), изолятор из карболита, контакты – латунные с покрытием серебром; конструкция обеспечивает коммутацию питания и сигналов в промышленной и транспортной аппаратуре.

Для 2РМДТ24К(П/У)Н10Г5В1 типовые значения:

• рабочее напряжение до 560 В, максимальное до 700 В;

• максимальный ток на контакт порядка 5–10 А (зависит от типа контакта и нагрузки), суммарный ток на разъем до десятков ампер;

• сопротивление контактов не более 2,5–5 мОм, сопротивление изоляции не менее 1000–5000 МОм в нормальных условиях.

Разъем рассчитан на работу в диапазоне температур примерно от −60 до +100 °C, при относительной влажности до 98% при +40 °C и в условиях пониженного/повышенного атмосферного давления. Конструкция устойчива к синусоидальной вибрации в диапазоне 1–5000 Гц, многократным ударам и акустическому шуму, что характерно для авиационной, наземной и транспортной техники.

Монтаж – объемный; контакты запрессовываются или паяются в кабель, крепление соединителя на кабеле – резьбовой патрубок с гайкой. Маркировка «приемка ОТК» («5») означает, что разъемы прошли заводскую приемо‑сдаточную проверку по действующим техническим условиям (например, ГЕ0.364.126 ТУ или аналогичным), что подтверждает соответствие характеристик, электрической прочности и климатических требований.
