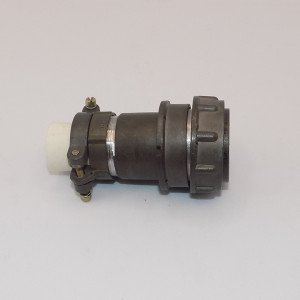

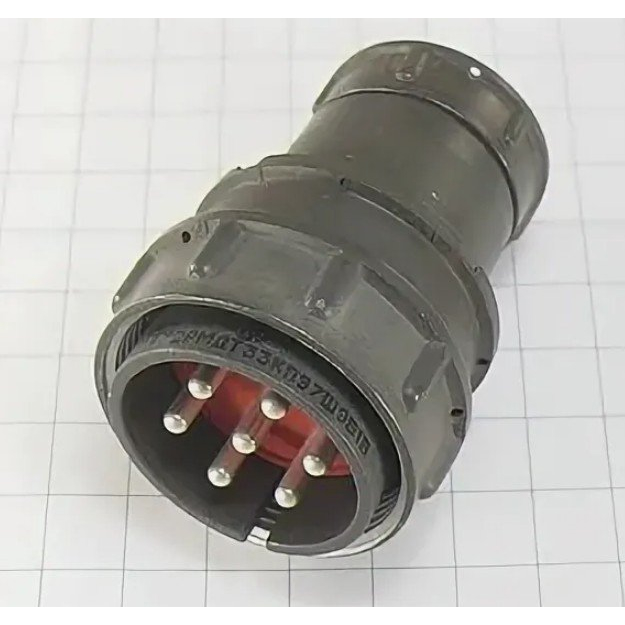

Соединитель2РМДТ33КПЭ7Ш9В1В Элекон «ОТК» — это цилиндрический низкочастотный разъём серии 2РМДТ, выполненный в кабельном исполнении с прямым патрубком и предназначенным для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока. Разъём изготавливается по ТУ (в том числе ГЕ0.364.126 ТУ) и применяется в аппаратурах общего назначения с всеклиматическим исполнением.

• Разъём предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц, в том числе в условиях климатических и механических воздействий.

• ИсполнениеКПЭ означает кабельную часть с кожухом под экранированный кабель, вариантШ9 — штекер (вилка) с прямым патрубком, конструкция всеклиматическая.

• Рабочий ток на контакт — до порядка 36 А, суммарный ток на разъём может достигать 50–70 А в зависимости от конкретной схемы заполнения.

• Максимальное рабочее напряжение порядка 560–700 В, электрическая прочность изоляции около 1850 В, сопротивление изоляции не менее нескольких тысяч МОм.

• Покрытие контактов — серебро или золото (в обозначении «В» обычно указывает на серебряное покрытие), что обеспечивает низкое сопротивление контакта и хорошую стойкость к окислению.

• Диапазон рабочих температур среды, как правило, от −60 °C до +100 °C, допускаются многократные смены температур в этом интервале.

• Разъём рассчитан на циклы сочленения–расчленения порядка 500 циклов, число сочленений‑расчленений и минимальная наработка ориентировочно соответствуют требованиям ГЕ0.364.126 ТУ.

• Обозначение«ОТК» в маркировке обычно указывает на то, что изделие прошло приёмку ОТК производителя (Элекон) и соответствует установленным техническим условиям и требованиям к контролю качества.

• Соединитель может поставляться в приборном или кабельном вариантах, вилка 2РМДТ33КПЭ7Ш9В1В применяется совместно с соответствующей розеткой этой же серии, с резьбовым соединением и одношпоночной поляризацией корпусов.
