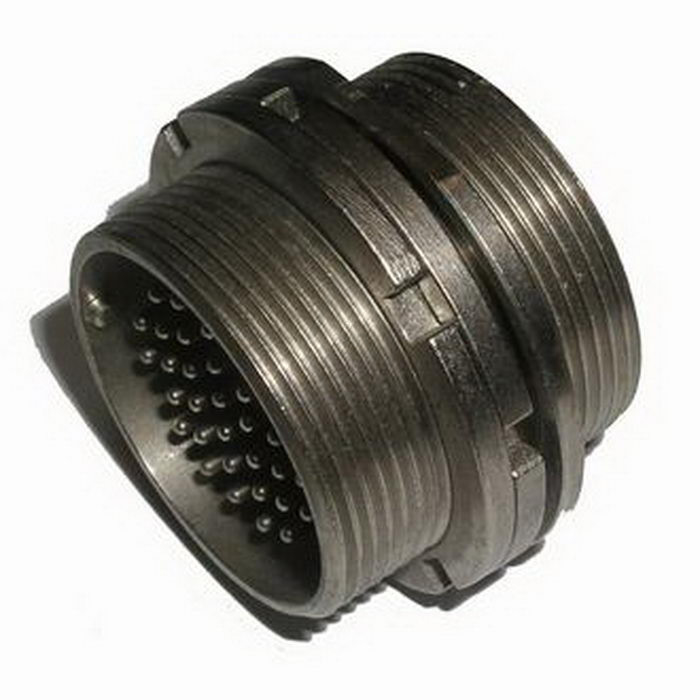

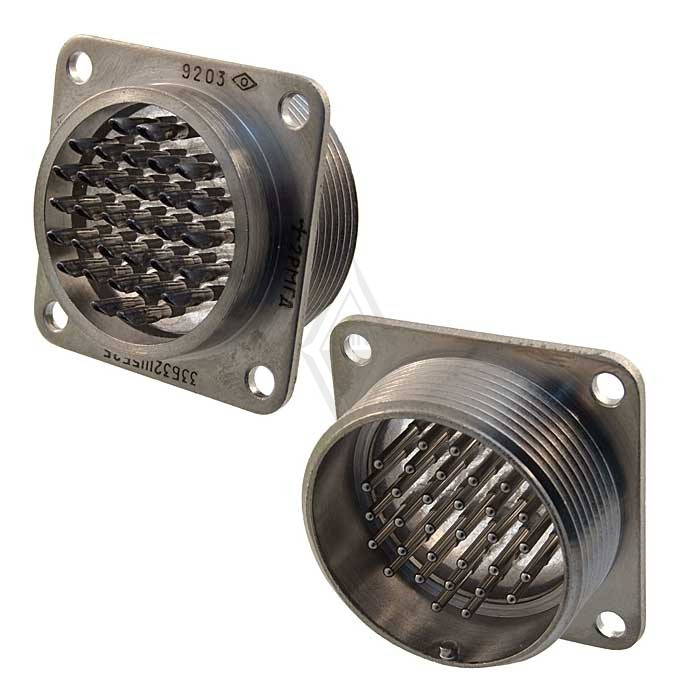

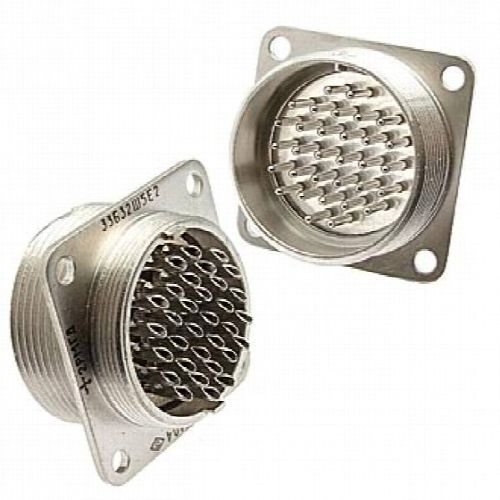

Соединители 2РМГД33Б32Ш5Е2Б
Соединители 2РМГД33Б32Ш5Е2Б представляют собой вилки приборные низкочастотные цилиндрические герметичные с резьбовой фиксацией сочлененного положения. Они предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, что делает их подходящими для использования в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Основные характеристики:
Тип соединителя : Герметичный, низкочастотный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : 33.
Вид корпуса : Блочный (приборный).
Количество контактов : 32.
Часть соединителя : вилка.
Покрытие контактов : Химникель.
Метод монтажа : Объемный, пайка.
Сочленение : Резьбовое, поляризация корпусов одношпоночная.
Применение:
Эти соединители используются для внутреннего монтажа и могут быть изготовлены с прямым патрубком для экранированного или неэкранированного кабеля, либо без патрубка. Они сочленяются с кабельными розетка ми типа 2РМДТ.
Расшифровка обозначения:
2РМГД : Тип соединителя.
33 : Условный размер корпуса.
Б : Вид корпуса (блочный, приборный).
32 : Количество контактов.
Ш : Часть соединителя вилка.
5 : Обозначение сочетания контактов.
Е : Покрытие контактов (химникель).
2 : Теплостойкость (200°С).
Соединитель2РМГД33Б32Ш5Е2Б представляет собой герметичную вилку, предназначенную для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Технические характеристики
Тип соединителя : 2РМГД, герметичный, для длинных линий.
Условный размер корпуса : 33.
Вид корпуса : Блочный (приборный).
Количество контактов : 32.
Часть соединителя : вилка.
Сочетание контактов : Все контакты диаметром 1,5 мм.
Покрытие контактов : Никель.
Теплостойкость : До 200°С.
Корпус : Блочный без левой резьбы.
Условия эксплуатации
Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 500 м/с? (50 g).
Одиночные удары : Ускорение до 5000 м/с? (500 g).
Многократные удары : Ускорение до 1000 м/с? (100 g).
Линейные удары : Ускорение до 2000 м/с? (200 g).
Минимальная температура окружающей среды : -60°C.
Пониженное атмосферное давление : До 133,32·10??? Па (10??? мм рт.ст.).
Относительная влажность : До 98% при +25°C.
Технические параметры
Максимальное рабочее напряжение : Не более 560 В (или до 700 В по другим источникам).
Максимальная токовая нагрузка на контакт : 5 А.
Сопротивление электрического контакта : Не более 10 МОм для контактов диаметром 1,5 мм.
Сопротивление изоляции : Не менее 5000 МОм.
Соединители типа 2РМГД33Б32Ш5Е2Б используются для внутреннего монтажа в климатическом исполнении УХЛ и соответствуют техническим условиям ГЕ0.364.140 ТУ. вилки сочленяются с кабельными розетка ми 2РМДТ, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.
