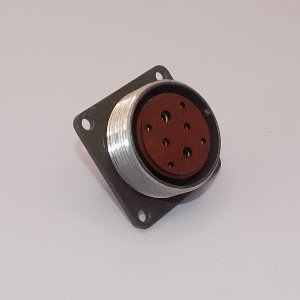

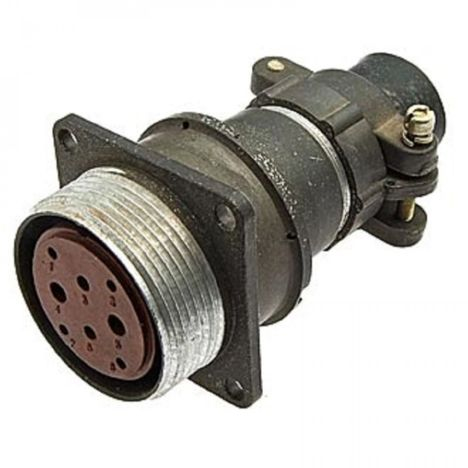

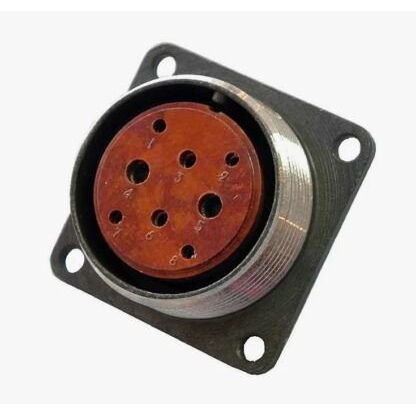

Разъем 2РМД30Б8Г7В1 — это цилиндрический низкочастотный электрический соединитель, относящийся к серии 2РМД, предназначен для внутреннего объемного монтажа в радиоэлектронной аппаратуре общего и специального назначения.

Расшифровка обозначения

• «2РМД» — тип соединителя: негерметичный цилиндрический низкочастотный, для соединения длинных электрических цепей.​

• «30» — условный размер корпуса (условный диаметр около 30 мм).

• «Б» — блочный тип корпуса, предназначен для монтажа на плате или в корпусе устройства.

• «8» — количество контактов в соединителе (8 токонесущих контактов).

• «Г» — вид исполнения арматуры (корпус, фиксация, тип монтажа).

• «7» — теплостойкость (группа нагревостойкости, обычно до 100 °C).

• «В1» — климатическое всеклиматическое исполнение и вариант технологии (материалы, покрытия, условия эксплуатации).

Назначение и особенности

2РМД30Б8Г7В1 используется для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц, рассчитан на рабочее напряжение порядка 560–700 В в зависимости от конкретного типономинала внутри серии 2РМД. Соединитель относится к негерметичным и предназначен для внутреннего объемного монтажа, соединение вилки с розеткой производится посредством резьбовой фиксации сочлененного положения.

Климатические и эксплуатационные условия

Изготавливаются по ГОСТ 15150‑69 в климатическом исполнении УХЛ2.1 (умеренный и холодный климат, внутреннее исполнение). Рабочий диапазон температур окружающей среды обычно от −60 °C до +100 °C, разъемы рассчитаны на длительный срок сохраняемости порядка 10–15 лет и имеют сотни циклов сочленения‑расчленения.

Кратко о типе корпуса и контактах

Корпус блочный из алюминиевого сплава, изолятор на базе пресс‑материала (например, АГ‑4), контакты выполнены из медных
