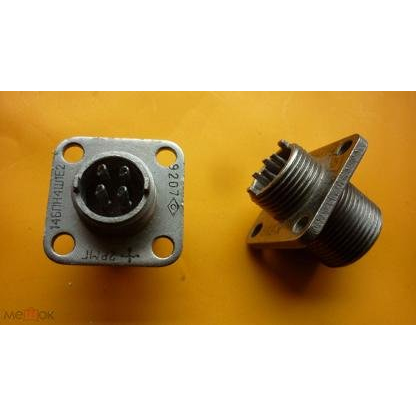

2РМГ14 БПН Кожух

Соединитель2РМГ14 БПН с кожухом относится к серии цилиндрических герметичных разъёмов 2РМГ, предназначенных для работы в электрических цепях постоянного, переменного тока (частотой до ≈3 МГц) и импульсных токов.

Расшифровка обозначения

• 2РМГ – цилиндрический герметичный разъём.

• 14 – условный размер корпуса (диаметр и посадочные габариты по ряду 2РМ).

• Б – блочная (приборная) часть, корпус без левой резьбы.

• ПН – прямой патрубок для подключениянеэкранированного кабеля (патрубок‑«нос» под кабель).

• Кожух – дополнительный чехол‑кожух, который одевается на корпус или кабельный выход и служит для защиты от механических повреждений, пыли и влаги, а также для упрочнения кабельного выхода.

Назначение и конструкция

Разъём 2РМГ14 БПН с кожухом используется для монтажа внутри приборов и оборудования, в основном во внутримонтажных соединениях, где требуется герметичность и надёжность при эксплуатации в сложных условиях. Корпус выполняется блочным (приборным), без левой резьбы, а патрубок ПН обеспечивает простую и надёжную фиксацию одножильного или многожильного неэкранированного кабеля через кабельный выходной узел.

Условия эксплуатации

Разъёмы 2РМГ обычно рассчитаны на климатическое исполнениеУХЛ и работу в диапазоне температур примерноот −60 до +80…+85 °C , в зависимости от конкретного исполнения и ТУ. Для герметичных разъёмов данной серии характерны высокое сопротивление изоляции (порядка нескольких тысяч МОм), значительное число сочленений‑расчленений (сотни циклов) и длительный минимальный срок сохраняемости (до нескольких десятков лет).

Особенности кожуха

Кожух к 2РМГ14 БПН обычно выполняется металлическим и предназначен для:

• повышения механической защиты патрубка и кабеля;

• улучшения условий крепления и разгрузки кабельного выхода;

• дополнительной защиты от воздействия внешней среды (пыль, влага, вибрация).
