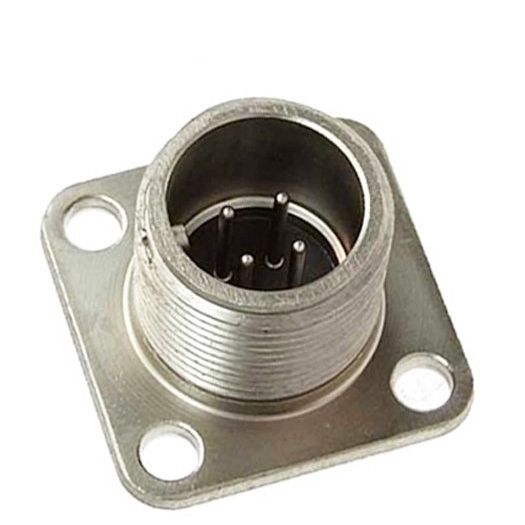

Разъем 2РМГ14Б4Ш1Е2 Атлант «ОТК» — это цилиндрическая 4‑контактная герметичная вилка серии 2РМГ, предназначенная для монтажа внутри приборов и работы в условиях повышенных механических и климатических нагрузок.

• 2РМГ — серия низкочастотных цилиндрических герметичных соединителей.

• 14 — условный посадочный диаметр корпуса 14 мм.

• Б — блочное (приборное) исполнение корпуса.

• 4Ш — вилка на 4 контакта‑штыря.

• 1Е2 — все контакты диаметром 1 мм, покрытие химический никель, теплостойкость до +200 °С.

• «ОТК» — вид приемки по ТУ (принято ОТК, без дополнительной спецприемки).

• Корпус вилки изготавливается из стали или алюминиевого сплава, с тонким фланцем под крепление на плоской поверхности корпуса оборудования.

• Контакты — штыревые, извлекаемые, диаметром 1 мм, с контактным сопротивлением не более 15 мОм.

• Изолятор — стекло или другой диэлектрик, обеспечивающий герметичность и сопротивление изоляции не менее 5000 МОм в нормальных условиях.

• Метод сочленения с розеткой — резьба, монтаж — объемный внутренний монтаж в конструкцию прибора.

• Номинальное напряжение до 560 В постоянного и переменного тока (до 3 МГц).

• Рабочий ток: до 6 А на контакт, до 20 А в сумме по всем четырем контактам.

• Температурный диапазон эксплуатации примерно от −60 °C до +200 °C, климатическое исполнение УХЛ 2.1 (умеренный и холодный климат, промышленное и судовое применение).

• Разъем выдерживает вибрацию в диапазоне 5–5000 Гц с амплитудой ускорения до 500 м/с², а также многократные и одиночные удары с пиковыми ускорениями до 1000–5000 м/с².

• Соединитель является герметичным: при перепаде давления до 1,5 кгс/см² (≈147 кПа) утечка воздуха не допускается.

• Обеспечивает не менее 500 циклов сочленения‑расчленения при минимальной наработке до 1000–1500 часов в рабочем режиме.

• Минимальный срок хранения (сохраняемости) составляет порядка 25 лет при соблюдении условий хранения.
