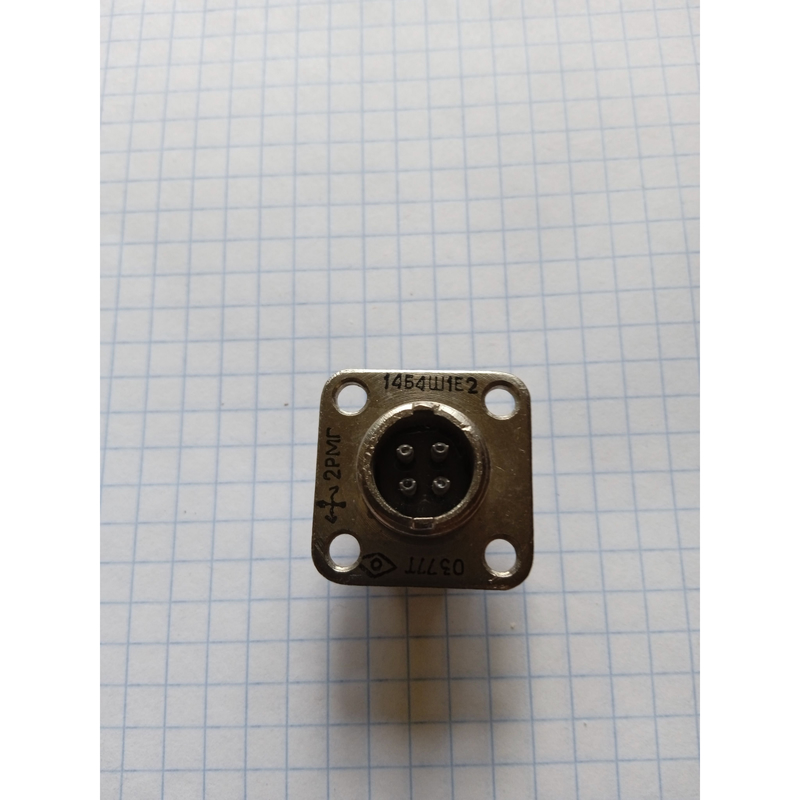

Разъём2РМГ14Б4Ш1Е2 — это цилиндрический герметичный электрический соединитель серии 2РМГ, применяемый в приборостроении и промышленной аппаратуре для надёжного соединения нескольких цепей в условиях повышенной влажности, вибрации и перепадов температур.

• 2РМГ — тип соединителя: цилиндрический герметичный разъём.

• 14 — условный размер корпуса (посадочный диаметр около 14 мм).

• Б — вид корпуса: блочный (приборный), предназначен для монтажа в панели или корпус устройства.

• 4 — количество контактов: 4.

• Ш — часть соединителя: вилка («штепсель»), которая вставляется в розетку‑гнездо.

• 1 — сочетание контактов: все контакты диаметром 1 мм одинакового размера.

• Е — покрытие контактов: химический никель (никелевое покрытие).

• 2 — теплостойкость: до температуры окружающей среды до +200 °C.

• Количество контактов — 4, извлекаемые, диаметром 1 мм.

• Допустимоерабочее напряжение — до 560 В постоянного и переменного тока.

• Максимальнаятоковая нагрузка на один контакт — до 6 А, суммарная нагрузка на весь соединитель — до 20 А.

• Соединитель рассчитан на работу в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсных токов.

• Сопротивление контакта не превышает примерно 0,015 Ом, сопротивление изоляции — не менее 5000 МОм.

• Диапазон рабочих температур — примерно от −60 °C до +200 °C.

• Климатическое исполнение соответствует требованиям герметичных соединителей для промышленного и приборного оборудования (УХЛ2.1 и аналогичные).

• Количество циклов сочленений‑расчленений — около 500, минимальная гарантийная наработка — порядка 1000 часов.

• Используется как герметичная приборная вилка для монтажа в панелях и корпусах радиоэлектронной, измерительной и промышленной аппаратуры.

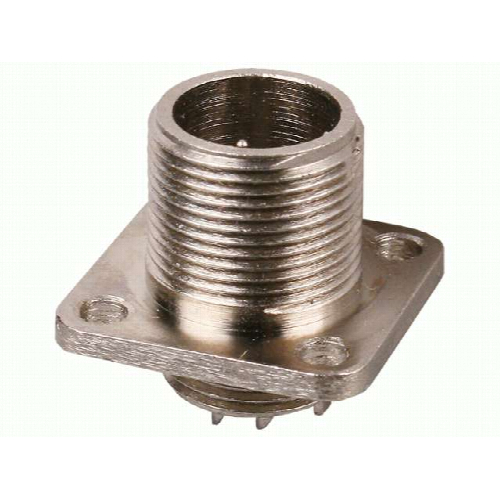

• Корпус выполнен без патрубка, предусмотрен крепёж под фланец и резьбовая стыковка с соответствующей розеткой, что обеспечивает герметичное соединение даже при внешних вибрациях и перепадах температур.
