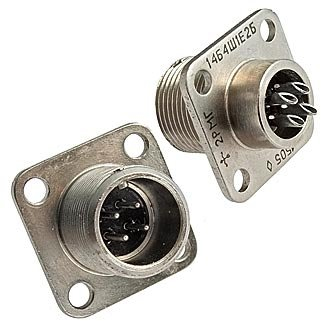

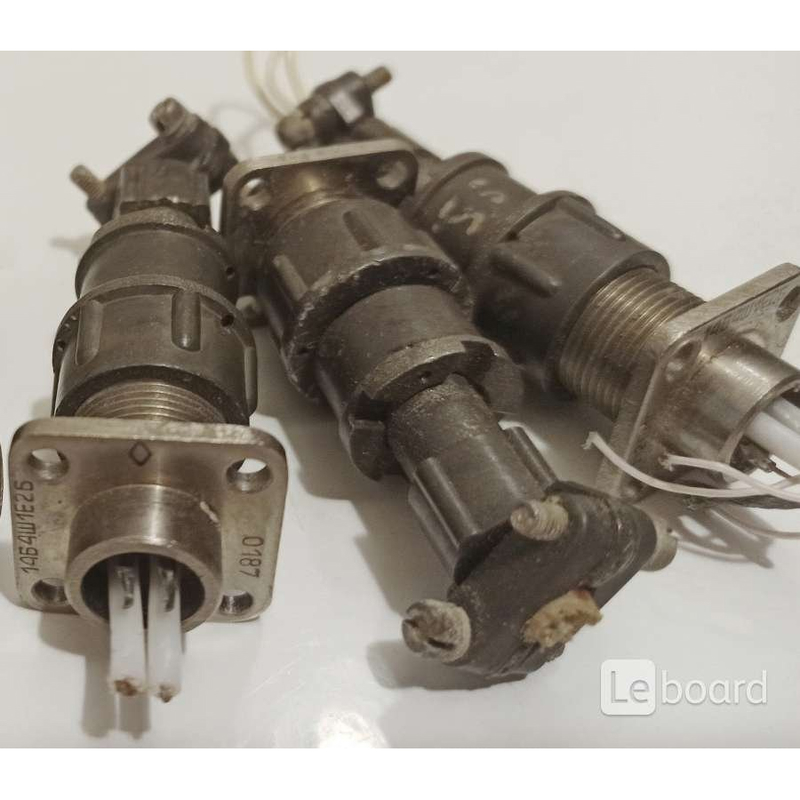

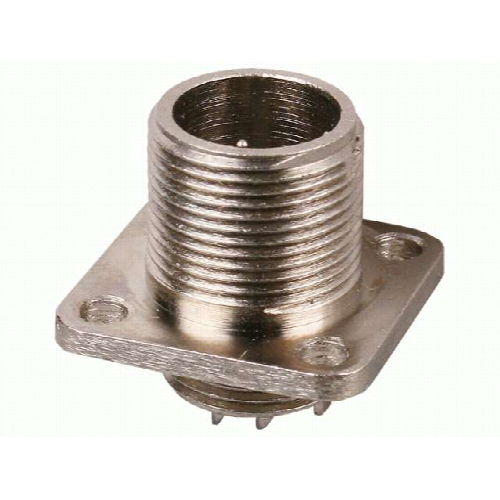

Электросоединитель2РМГ14Б4Ш1Е2Б — это герметичная блочная (приборная) вилка с цилиндрическим резьбовым корпусом, относящаяся к серии низкочастотных цилиндрических соединителей 2РМГ. Он предназначен для подключения и соединения электрических цепей постоянного и переменного тока с относительно небольшими токами и напряжениями в жёстких условиях эксплуатации.

• 2РМГ — тип цилиндрического герметичного низкочастотного низковольтного соединителя.

• 14 — условный размер вилки.

• Б — вид корпуса: блочный (приборный).

• 4 — количество контактов (4 штыря).

• Ш — вилка (штыревая часть).

• 1 — сочетание контактов (все контакты диаметром 1 мм).

• Е — вид покрытия контактов (химический никель).

• 2 — теплостойкость до +200 °C.

• Количество контактов : 4 контактных штыря диаметром 1 мм.

• Максимальное рабочее напряжение : до 560 В постоянного или переменного тока.

• Токовая нагрузка :

  • до 6 А на один контакт;

  • суммарно до 20 А на весь соединитель.

• Сопротивление контактов : не более 15 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Температурный диапазон : примерно от–60 °C до +200 °C , что позволяет использовать разъём в агрессивных температурных условиях.

• Вибрация и удары : конструкция рассчитана на работу в условиях синусоидальной вибрации и многократных сочленений‑расчленений с механической нагрузкой (до 500 циклов).

• Срок сохраняемости и коммутаций : срок сохраняемости не менее 15 лет, количество сочленений‑расчленений — до 500 раз.

Корпус изготавливается из металла (алюминиевый сплав), изолятор обычно выполнен из карболита или аналогичного термостойкого материала; покрытие контактов — никель или химический никель. Разъём используется в электронных и электротехнических приборах, промышленном оборудовании, а также в системах, где требуется герметичность и стабильность соединения при вибрации, перепадах температур и атмосферных воздействиях.
