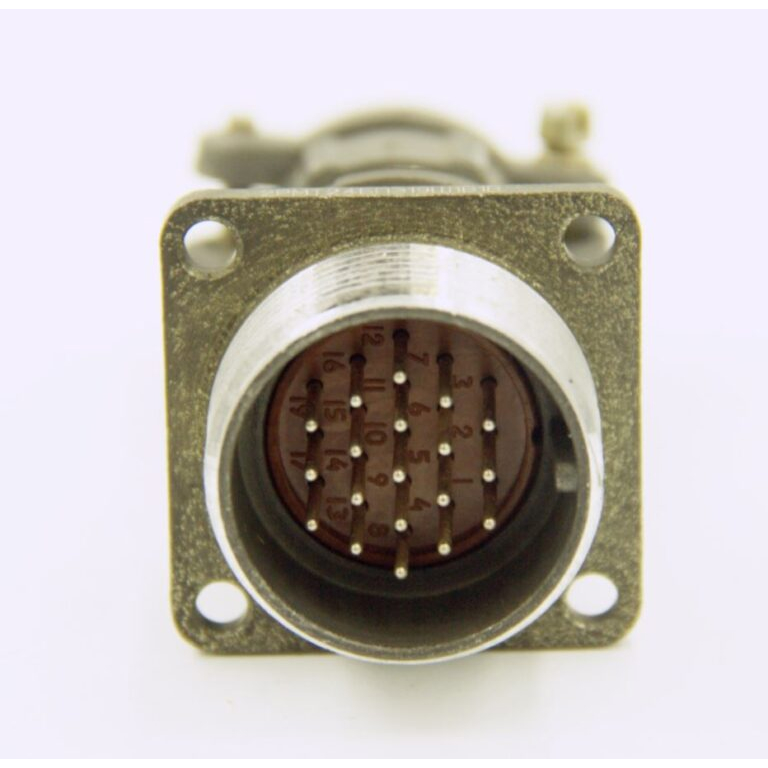

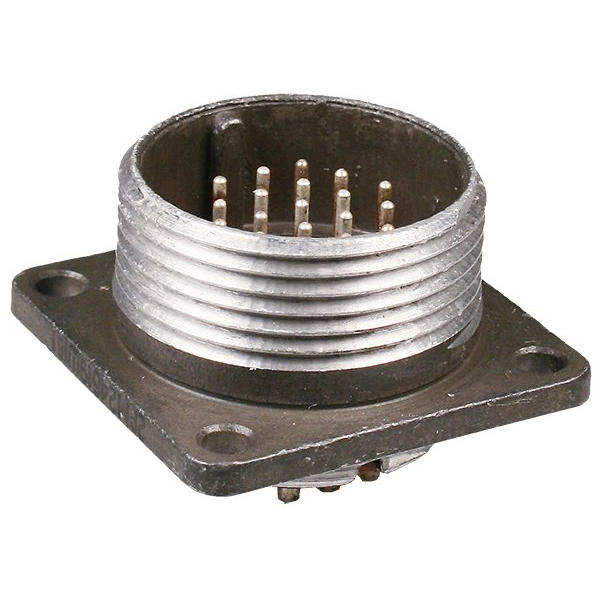

2РМТ24БПЭ19Ш1В1В — это цилиндрический низкочастотный соединитель, устойчивый к тропическим условиям, с резьбовой фиксацией сочлененного положения. Он функционирует в электрических цепях постоянного и переменного тока до 3 МГц, при напряжении 560 или 700 В, в зависимости от типономинала.

Этот соединитель используется для соединения и разъединения электрических цепей в различной электро- и радиоаппаратуре специального и общего назначения.

Характеристики и параметры :

• Соединители 2РМТ состоят из двух частей: вилки и розетки.

• Монтаж внутренний.

• Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы.

• Количество контактов: 4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50.

• Рабочий ток на контакт: от 4А.

• Максимальное рабочее напряжение: 700 В.

• Сочленение: резьбовое.

• Количество сочленений: 500.

• Рабочая температура: от -60°C до +100°C.

• Монтаж: объёмный, пайкой.

• Минимальная наработка: 1000 часов.

• Гарантийный срок хранения: 15 лет со дня изготовления.

• Устойчив к воздействию спецфакторов.

Расшифровка условного обозначения 2РМТ24БПЭ19Ш1В1В :

• 2РМТ – тип соединителя.

• 24 – условный размер корпуса.

• Б – вид корпуса: Б – блочный (приборный).

• П – вид патрубка: П – прямой.

• Э – вид гайки патрубка: Э – для экранированного кабеля.

• 19 – количество контактов.

• Ш – часть соединителя: Ш – вилка.

• 1 – обозначение сочетания контактов.

• В – покрытие контактов: В – серебро.

• 1 – теплостойкость: 1 – 100°С.

• В – всеклиматическое исполнение.

Ответной частью для вилки 2РМТ24БПЭ19Ш1В1В являются розетки 2РМ24К19Г1А1, 2РМ24К19Г1В1, 2РМ24КПН19Г1А1, 2РМ24КПН19Г1В1, 2РМ24КПН19Г1П1, 2РМ24КПЭ19Г1А1, 2РМ24КПЭ19Г1В1, 2РМ24КУН19Г1А1, 2РМ24КУН19Г1В1, 2РМ24КУЭ19Г1А1.
