Описание
2РТТ28БПН4Г10В

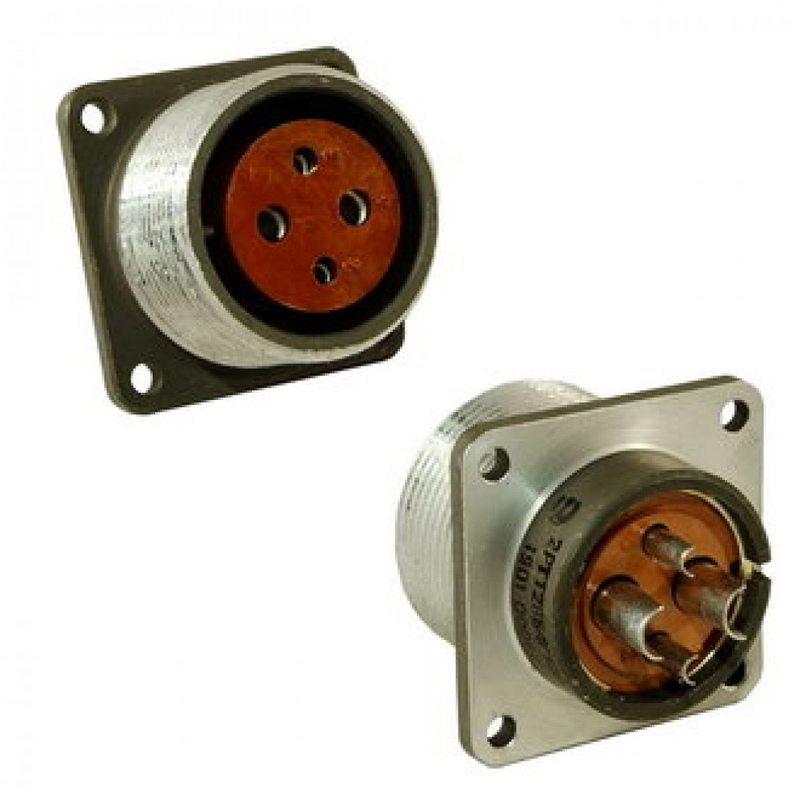

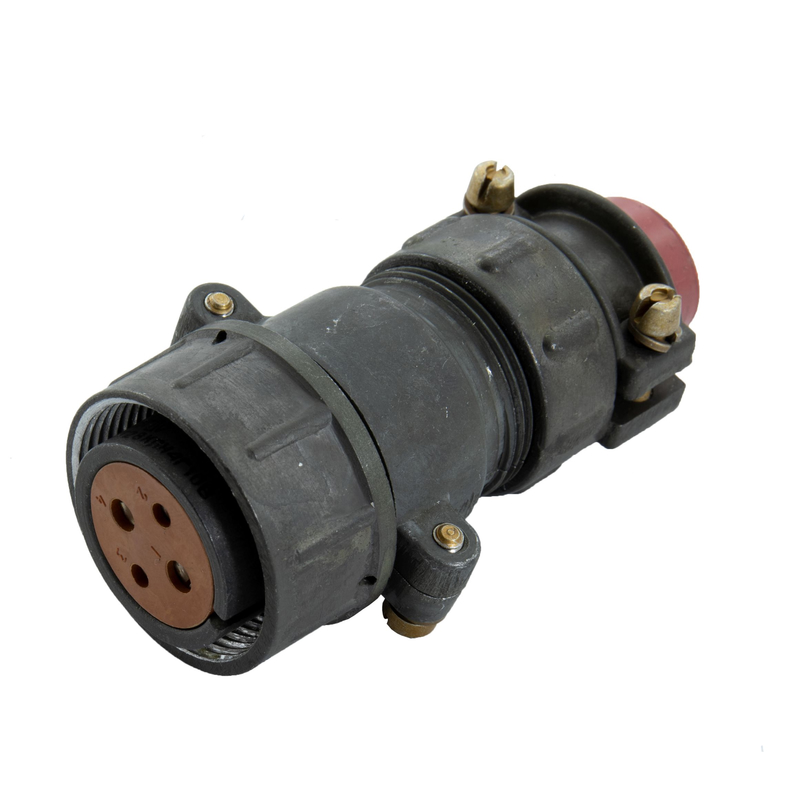

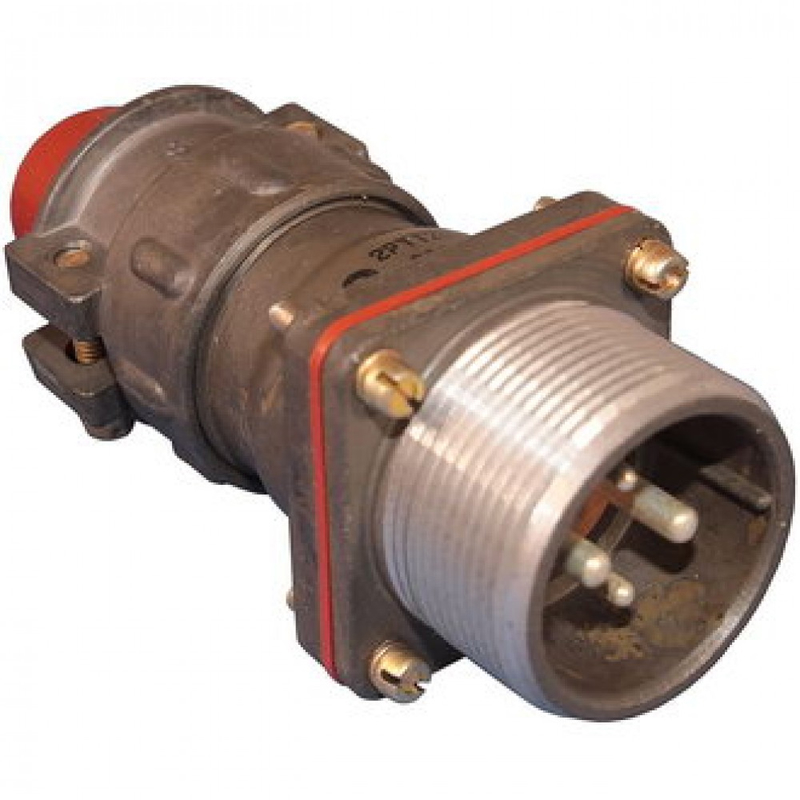

2РТТ28БПН4Г10В — это цилиндрический низкочастотный пылебрызгозащищённый разъём (розетка блочная/приборная) серии 2РТТ для работы в силовых и сигнальных цепях постоянного и переменного тока до нескольких мегагерц. +4
Назначение и область применения
Предназначен для работы в электрических цепях частотой до 3 МГц.
Допускает эксплуатацию при напряжении до 850 В (амплитудное значение).
Используется в аппаратуре, где важны пыле- и брызгозащита, повышенная вибро- и ударостойкость (промышленная, транспортная, военная и спецтехника).
Расшифровка обозначения
2РТТ — серия низкочастотных цилиндрических соединителей.
28 — условный размер корпуса (габарит разъёма).
Б — блочный/приборный тип корпуса (устанавливается на панель, блок, шасси).
П — прямой патрубок.
Н — гайка патрубка для неэкранированного кабеля.
4 — количество силовых контактов.
Г10В — вариант исполнения по ключеванию/комбинации контактов (типоисполнение внутри серии).
Конструкция и контакты
Тип корпуса: приборный (розетка блочная, монтаж на панель/корпус).
Вид патрубка: прямой, с гайкой под неэкранированный кабель.
Количество контактов: 4, из них 2 контакта диаметром 2,5 мм и 2 контакта диаметром 3,5 мм.
Материал контактов: серебро (серебряное покрытие).
Присоединение проводов к контактам — пайка.
Примерно контакты используют так: два контакта Ø 3,5 мм — как силовые линии с высоким током, два Ø 2,5 мм — как менее нагруженные силовые или управляющие цепи.
Электрические характеристики
Максимальное рабочее напряжение: до 850 В (амплитудное значение).
Максимальная частота: до 3 МГц.
Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
Сопротивление контакта: не более 1 мОм для Ø 2,5 мм и 0,75 мОм для Ø 3,5 мм.
Максимальная токовая нагрузка на один контакт: до 25 А (Ø 2,5 мм) и до 50 А (Ø 3,5 мм).
Максимальная суммарная токовая нагрузка: до 150 А.
Механическая и климатическая стойкость
Соединитель относится к пылебрызгозащищённым, теплостойким, тропикоустойчивым.
Диапазон рабочих температур: примерно от −60 до +100…+180 °C (в зависимости от конкретных ТУ; для 2РТТ указываются высокотемпературные режимы).
Синусоидальная вибрация: диапазон частот 1–5000 Гц, ускорение до 300 м/с² (≈30 g).
