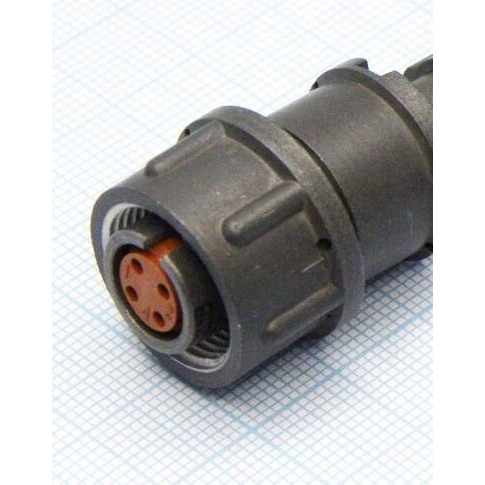

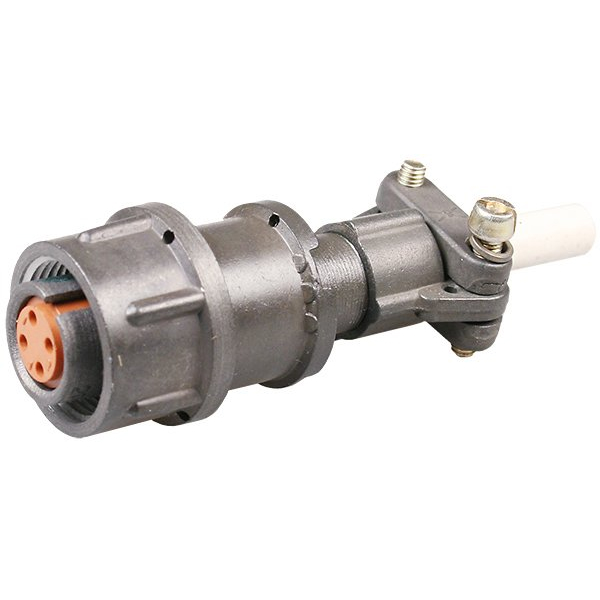

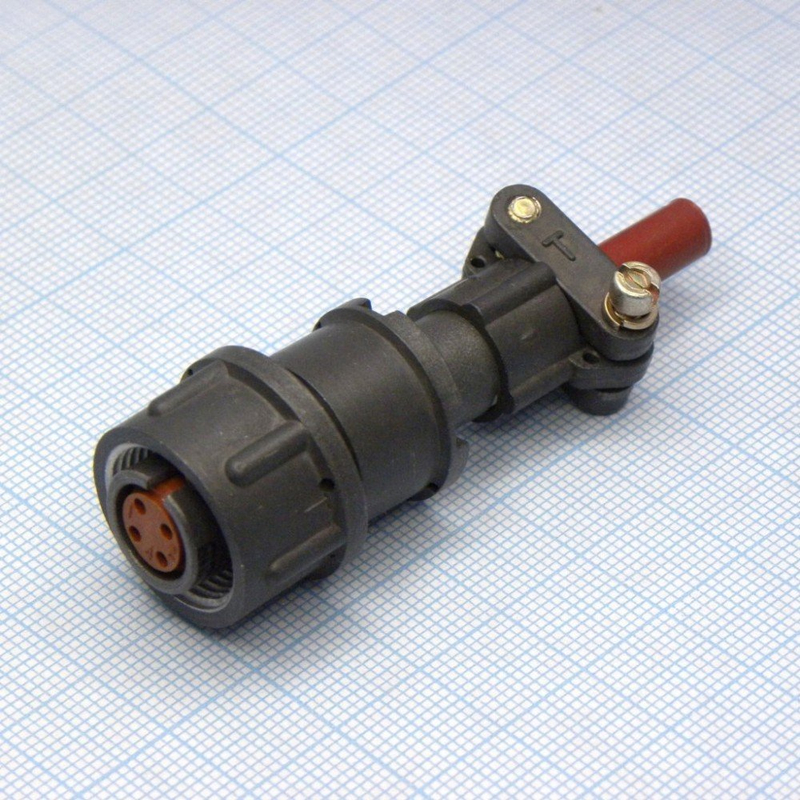

Соединитель2РМТ14КПН4Г1А1В «Элекон “5”» — это низкочастотный цилиндрический розеточный разъем, предназначенный для внутреннего монтажа в электрических цепях постоянного и переменного тока с частотой до нескольких МГц.

Разъем относится к серии2РМТ и используется во всеклиматическом исполнении в изделиях, где требуется повышенная устойчивость к вибрациям, ударным нагрузкам и перепадам температуры (например, в авиационной, военной и промышленной аппаратуре). Соединители 2РМТ и 2РМДТ не являются взаимозаменяемыми по контактным схемам.

• Вид разъема:кабельная розетка цилиндрическая, низкочастотная, негерметичная.

• Корпус выполнен изалюминиевого сплава с оксидным покрытием, цвет — серый; изолятор — карболит (термореактивная пластмасса), цвет — коричневый.

• Монтаж:объемный , с электрическим соединением контактовпайкой в кабельной зоне.

• Количество контактов:4 контакта диаметром 1 мм , обычно гнездовые, ссеребряным покрытием.

• Максимальныйрабочий ток на контакт до 8 А (для контактов Ø 1 мм), максимальноерабочее напряжение до 560 В постоянного или переменного тока.

• Сопротивление контактов не более 5 мОм, сопротивление изоляции — порядка 1000…5000 МОм, электрическая прочность изоляции около 1,8–2 кВ.

• Метод сочленения с вилкой:резьбовой (надвижная гайка М16×1).

• Количество допустимыхсочленений–расчленений — порядка 500 циклов.

• Рабочий диапазон температур:от −60 °C до +100 °C ; допускает высокую влажность (до 98% при +25 °C) и изменение атмосферного давления.

• Разъем рассчитан на работу в условиях вибрации и ударных нагрузок (до единиц g и сотен g при коротких импульсах).

Обозначение«5» в записиЭлекон “5” относится к виду приемки изделия по документации предприятия (в данном случае —«5» = ВП, ПЗ — входной контроль и приёмка по техническим условиям). Соединитель изготавливается по техническим условиямГЕ0.364.126ТУ (аналог по серии 2РМ — 2РМ14КПН4Г1А1В).д.) и подробно разобрать варианты по количеству контактов в серии 2РМТ.
