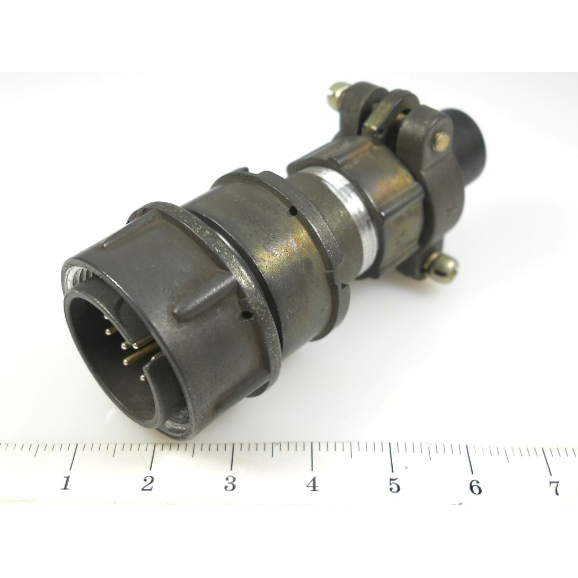

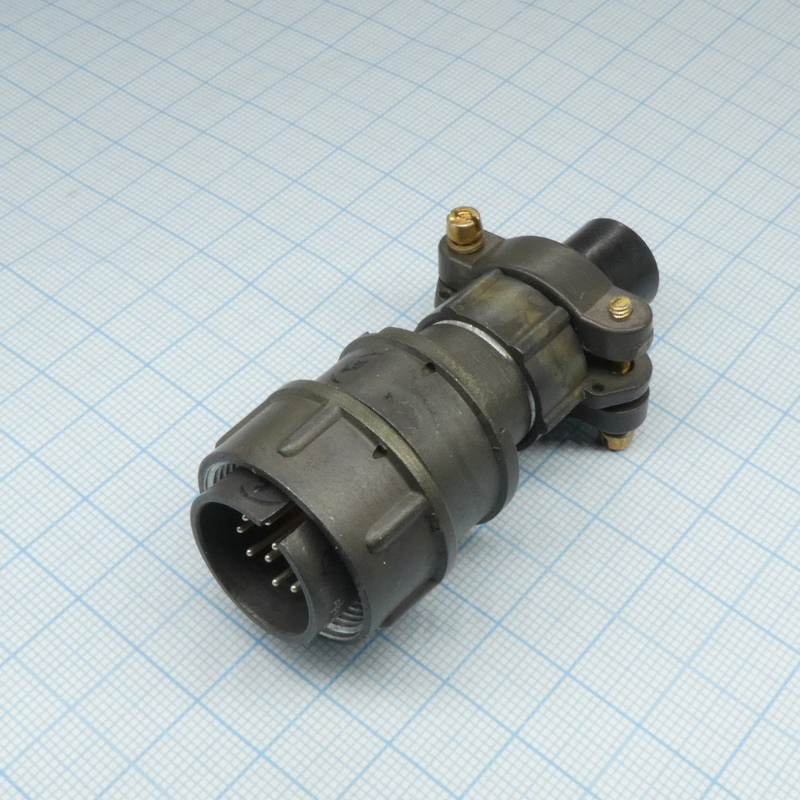

Соединитель2РМТ22КПН10Ш1В1В «5» от Элекон относится к семейству цилиндрических низкочастотных разъемов серии 2РМТ, предназначенных для соединения электрических цепей в сложных климатических и вибрационных условиях.

Разъем выполнен в видекабельной вилки с металлическим корпусом (алюминиевый сплав А‑22) и изолятором из карболита, рассчитанной на10 контактов‑штырей диаметром 1,0 мм. Корпус имеетрезьбовую гайку М24×1 мм для присоединения к розетке, а на корпусе предусмотренаодношпоночная поляризация и ориентирующий паз.

• Максимальное рабочее напряжение — до 560 В.

• Максимальный ток на контакт диаметром 1,0 мм — до 7 А, суммарный ток на весь разъем — до 58 А.

• Сопротивление электрического контакта — не более 5 мОм для контактов Ø 1 мм, сопротивление изоляции — не менее 5000 МОм.

• Электрическая прочность изоляции (испытательное напряжение) — порядка 1850 В.

• Материал корпуса — алюминиевый сплав А‑22 с оксидным покрытием, изолятор — карболит, цвет корпуса обычно серый.

• Интервал рабочих температур — от–60 до +100 °C , что соответствует климатическому исполнению В2.1.

• Разъем устойчив квибрации (частотный диапазон до 5000 Гц, ускорение до 50 g), одиночным ударам (до 500 g) и многократным ударам (до 100 g).

• Разъем не герметизирован, но допускает эксплуатацию в условиях высокой влажности (до 98% при +25 °C) и широкого диапазона атмосферного давления.

• Тип контакта —штырь , контакты извлекаемые, материал контактов —латунь ЛС59‑1 , покрытие —серебро.

• Электрический монтаж — преимущественнопайка провода в паз/ламель контакта, механический монтаж —объемный (разъем закрепляется на кабеле посредством кабельного патрубка и гайки).

• Патрубок —прямой , гайка предназначена длянеэкранированного кабеля.

Маркировка«5» обозначает вид приемки по ОТК (внутренняя периодическая проверка), указывающую на то, что изделие прошло входной контроль и соответствует требованиям ТУ.

• Ресурс по сочленениям‑расчленениям — около500 циклов.

• Минимальная наработка при максимальной температуре контакта 80 °C — порядка175 000 часов , а минимальная наработка без указания температуры — не менее1000 часов.) или сравнить с другими типоразмерами 2РМТ.
