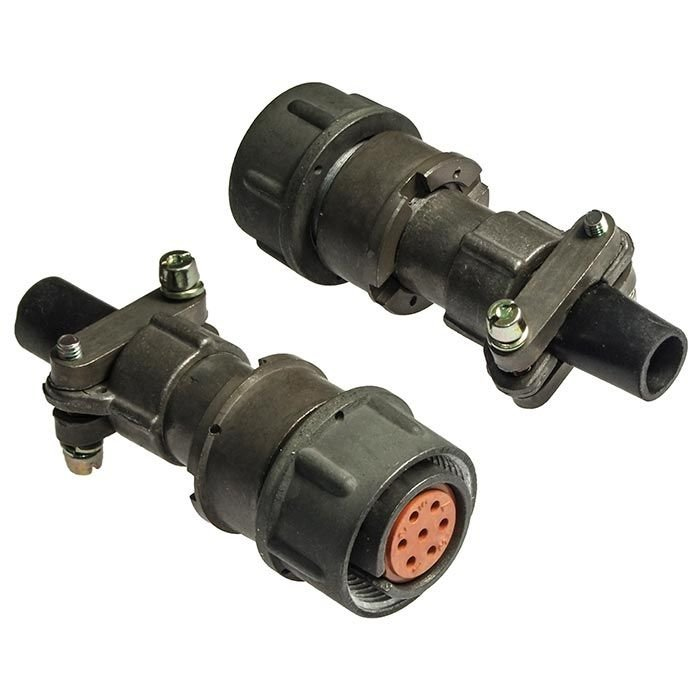

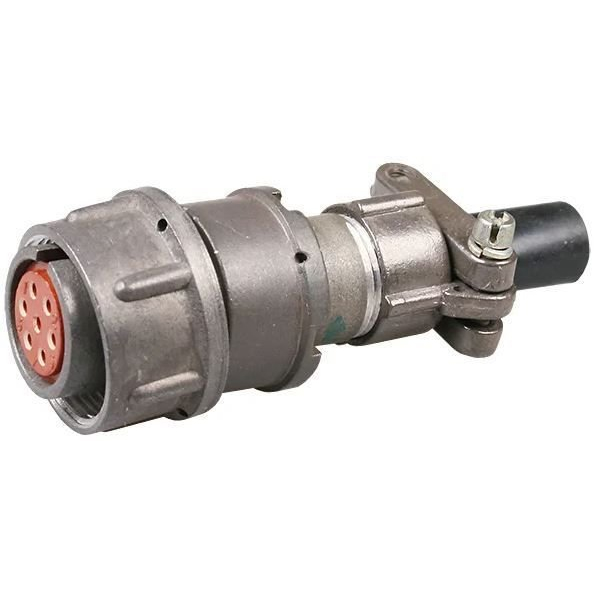

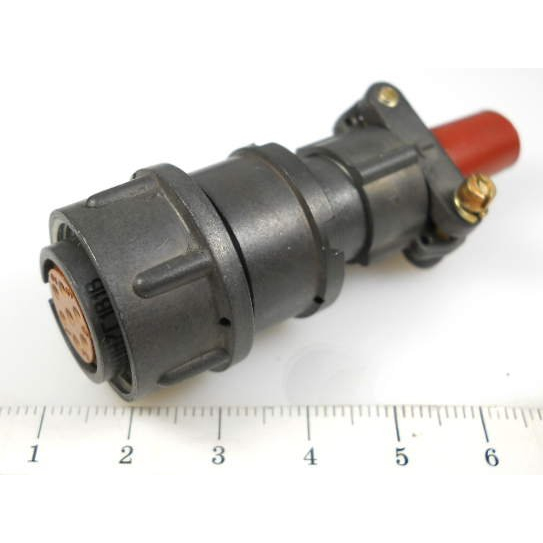

Разъём2РМТ18КПН7Г1В1В Элекон «ОТК» относится к цилиндрическим низкочастотным разъёмам серии 2РМТ, а именно к розетке приборного исполнения, предназначенной для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока.

Этот разъём используется в промышленной и военной электронике, приборах и аппаратуре, где требуется надежное разъемное соединение цепей постоянного и переменного тока с частотой до нескольких мегагерц.

• Тип:розетка приборного (печатного) монтажа (позиция «П» в обозначении).

• Серия:2РМТ – цилиндрический неразъединяемый разъём с металлическим корпусом, контактами на карболитовом (фенопластовом) основании.

• Монтаж:плоский приборный (печатный) , без герметизации и без патрубка (исполнение «негерметичный»).

• Количество контактов: в данной модификации, как правило,7 контактов (в ряду 2РМТ18КПН7Г1В1В число 7 указывает на количество контактов).

• Максимальный рабочий ток на контакт: до7 А (в ряду 2РМТ для типоразмера 18 допускается до 36 А, но в данной серии и исполнении характерный ток около 7 А).

• Рабочее напряжение: до560 В , максимальное рабочее напряжение —до 700 В.

• Сопротивление изоляции: не менее5000 МОм.

• Электрическая прочность изоляции: порядка1850 В при нормальных условиях.

• Емкость между контактами: не более6 пФ.

• Диапазон рабочих температур: примерноот −60 до +100 °C (в зависимости от конкретной редакции ТУ и исполнения).

• Механическая стойкость: минимальная наработка порядка1000 часов , число циклов «сочленение–расчленение» — около500 циклов.

Обозначение2РМТ18КПН7Г1В1В расшифровывается как:

• 2РМТ – серия цилиндрических низкочастотных разъёмов.

• 18 – типоразмер (диаметр корпуса).

• К – приборное исполнение, патрубок прямой.

• П – розетка приборного (печатного) монтажа.

• Н – негерметичный.

• 7 – число контактов.

• Г1 – категория исполнения (Г1 – наиболее распространённая, для общепромышленных условий).

• В1В – версия/редакция, включая вариант приёмки и монтажа.

Маркировка «ОТК» в обозначении касаетсяконтроля и приёмки качества на производстве (соответствие техническим условиям и протоколу ОТК), а не является частью типономенклатуры разъёма.
