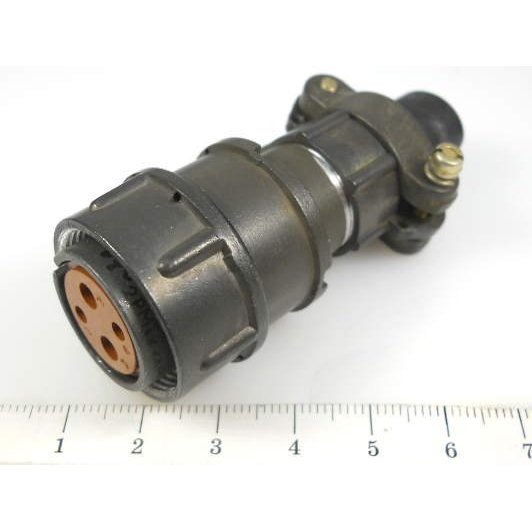

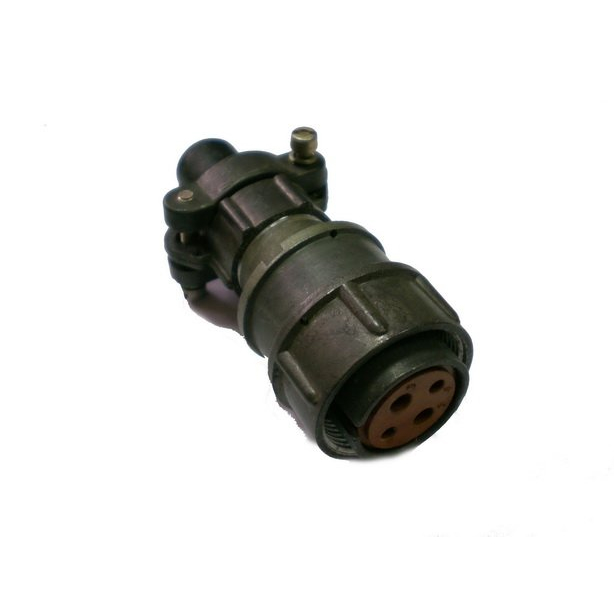

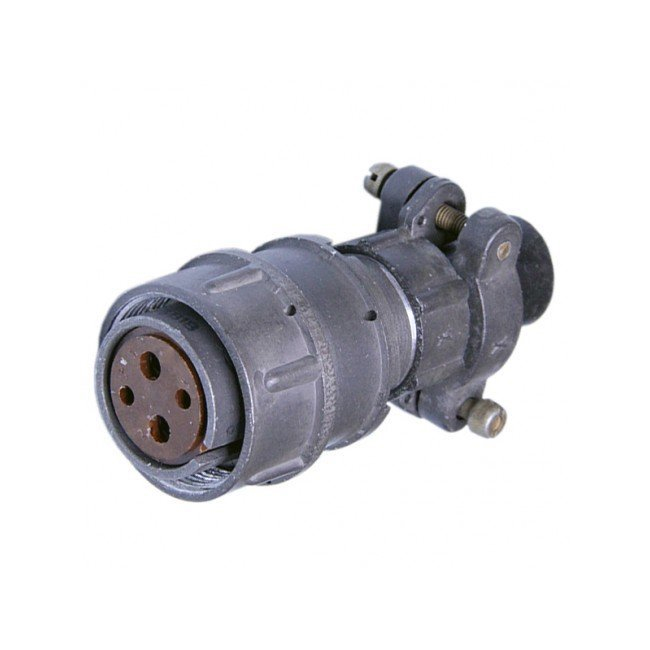

Разъём2РМТ22КПН4Г3В1В «Элекон», приемка ОТК — это цилиндрический низковольтный разъём серии 2РМТ, выполненный в видекабельной розетки для соединения проводников с помощью пайки.

• Относится к группе малогабаритных низкочастотных тропико‑устойчивых соединителей, предназначенных для работы в цепях постоянного и переменного тока.

• Исполнение:кабельная розетка с прямым патрубком и накидной гайкой для неэкранированного кабеля (КПН) , крепление на кабеле объёмного типа с пайкой контактов.

• Условный размер корпуса —22 , что определяет габарит и шаг резьбы; тип корпуса — цилиндрический, корпус из алюминиевого сплава А‑22, покрытие — оксидирование, цвет корпуса обычно серый.

• Количество контактов: 4 гнезда , из них:2 контакта Ø 2 мм и 2 контакта Ø 3 мм , все — извлекаемые; материал контактов — латунь ЛС59‑1 с покрытием серебром.

• Рабочее напряжение —до 560 В , испытательная электрическая прочность изоляции — порядка1850 В.

• Максимальный рабочий ток на контакт:до 18 А для контактов Ø 2 мм идо 32 А для контактов Ø 3 мм , суммарный ток на разъём — до80 А.

• Диапазон рабочих температур:от –60 °C до +100 °C , с теплостойкостью по классу 1 (100 °С).

• Климатическое исполнение —В2.1 , допускает повышенную влажность (до 98% при +25 °C) и широкий диапазон давления; ресурс — не менее500 циклов сочленения/расчленения , гарантированная наработка при максимальной температуре контакта 80 °C — порядка175 000 часов.

• Используется совместно с соответствующими вилками/розетками серии 2РМТ, имеетрезьбовое сочленение иодношпоночную поляризацию для правильной ориентации пары разъёмов.

• Материал изолятора —карболит , что обеспечивает хорошую механическую жесткость и термостойкость при относительно низкой электрической проводимости и низком коэффициенте теплопроводности.
