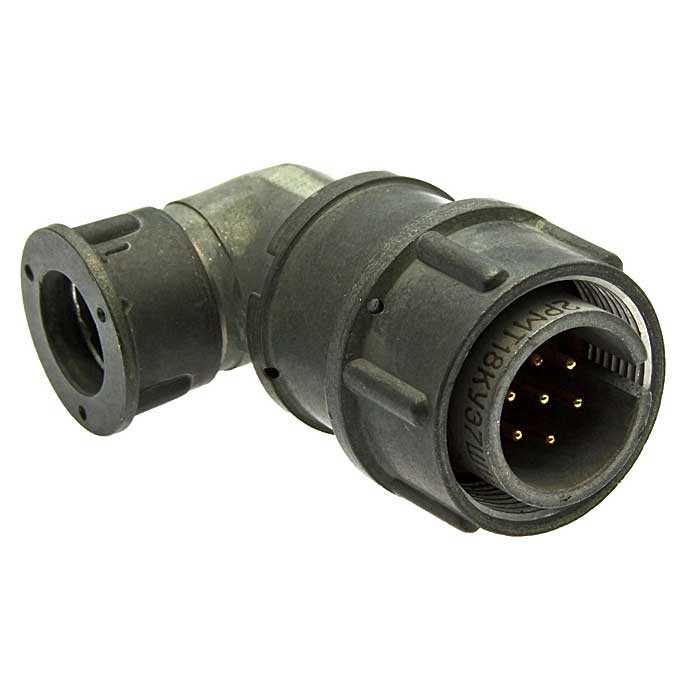

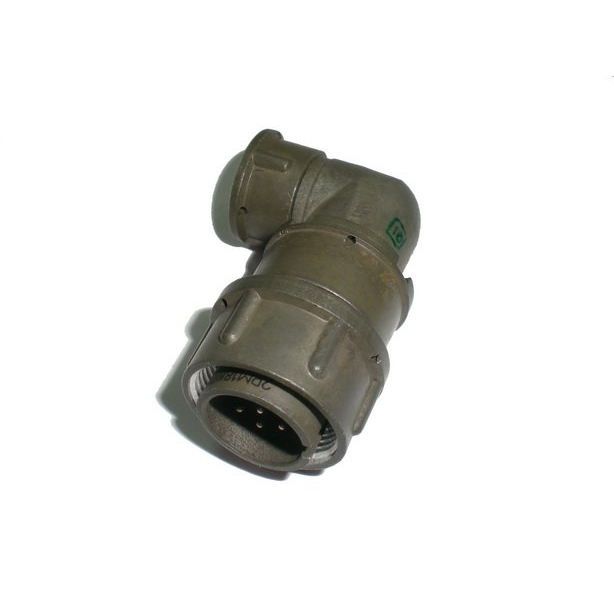

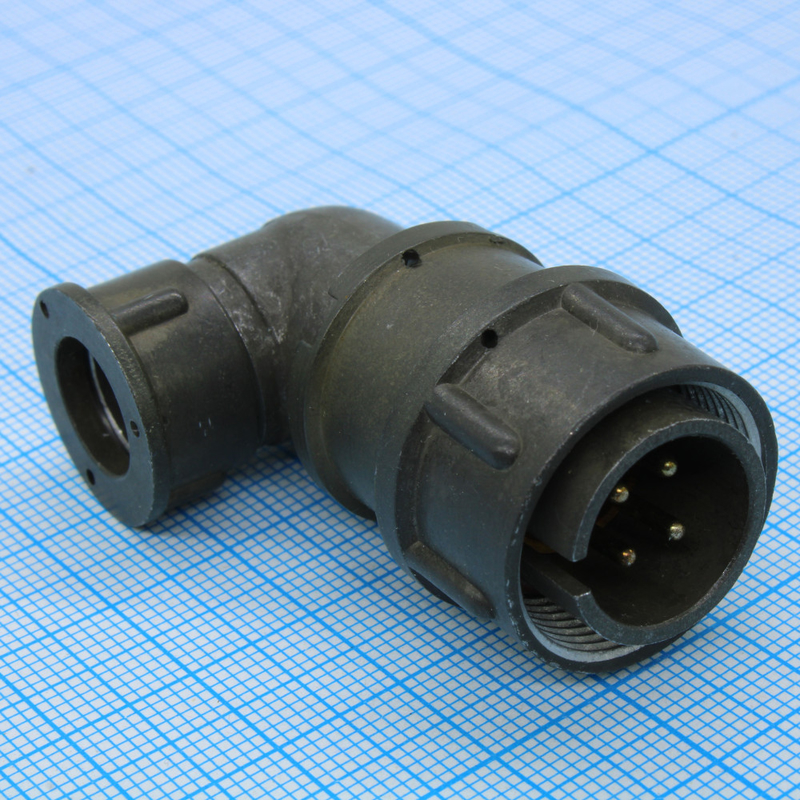

2РМТ18КУЭ7Ш1В1В — это цилиндрический низкочастотный разъём

Расшифровка обозначения

Разъём относится к серии 2РМТ: тип 2РМТ, корпус размером 18, кабельный (КУ), патрубок прямой (П), гайка для экранированного кабеля (Э), 7 контактов (7), сочетание 1 (Ш1), покрытие серебром (В), теплостойкость 100 °C, всеклиматическое исполнение (В).

Характеристики

• Номинальный ток на контакт: до 10 А (зависит от конкретной конфигурации и размера контактов)
• Рабочее напряжение: до 700 В (переменного тока) и до 1000 В (постоянного тока)
• Сопротивление изоляции: не менее 5000 МОм
• Сопротивление контактов: не более 2.5 мОм
• Материал корпуса: Алюминиевый сплав с защитным покрытием (анодирование)
• Материал контактов: Латунь или бронза с серебряным покрытием
• Материал изолятора: Термореактивная пластмасса, обеспечивающая высокие диэлектрические свойства (например, АГ-4В)
• Вид сочленения: Резьбовое, обеспечивающее надёжную фиксацию и устойчивость к вибрациям
• Количество циклов сочленения-расчленения: не менее 500
• Диапазон рабочих температур: от -60 °C до +100 °C
• Виброустойчивость: Высокая, до 5000 Гц с ускорением до 20 g
• Удароустойчивость: До 100 g
• Степень защиты: Соответствует требованиям для всеклиматического исполнения (В), что подразумевает устойчивость к воздействиям окружающей среды.

Применение

Предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц, для внутреннего объёмного монтажа пайкой с экранированным кабелем.

Широко применяется в:

• Радиоэлектронной аппаратуре специального и общепромышленного назначения
• Системах управления и автоматизации
• Измерительной технике и приборах
• Военной и аэрокосмической промышленности, благодаря высокой надёжности и способности работать в широком диапазоне условий
• Различных видах наземного, воздушного и морского транспорта
• Оборудовании для коммутации низкочастотных сигналов, цепей питания и управления

Производитель

завод « Элекон» указан как производитель в каталогах и документации на аналогичные модели 2РМТ той эпохи.
