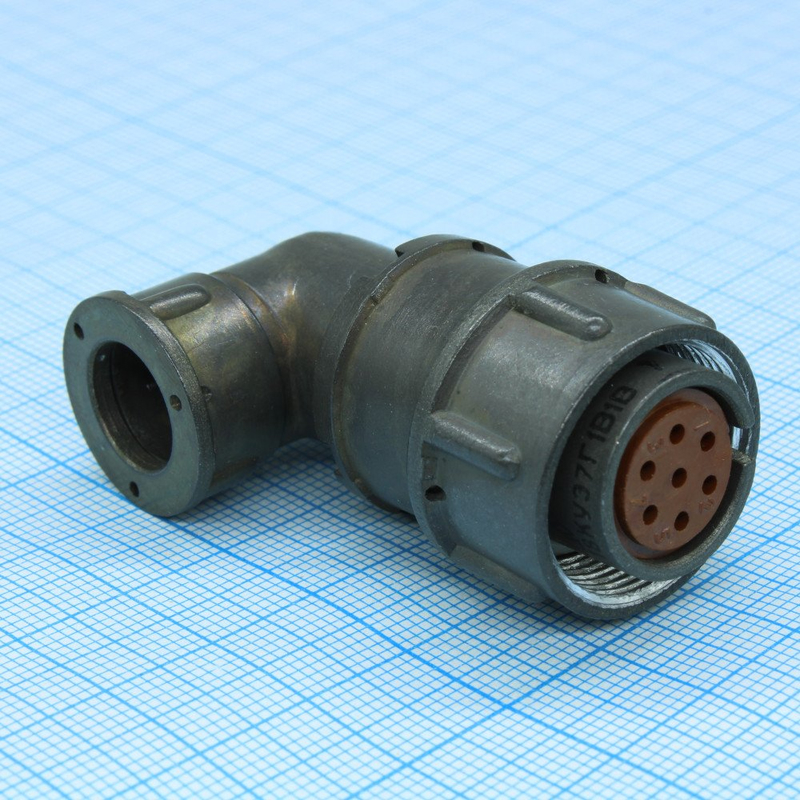

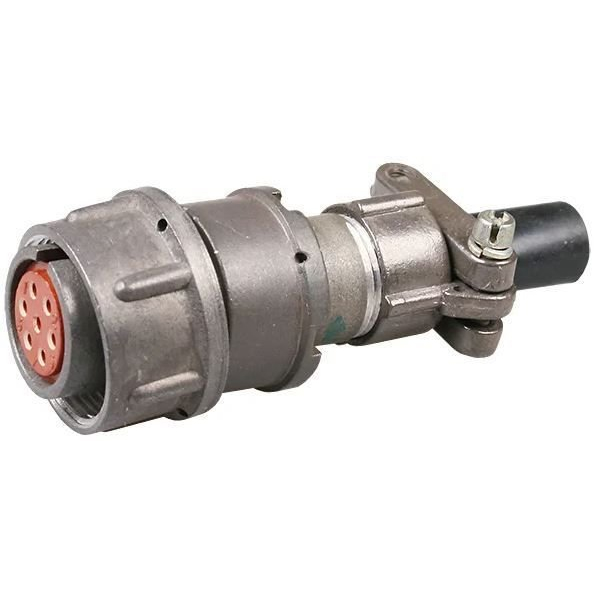

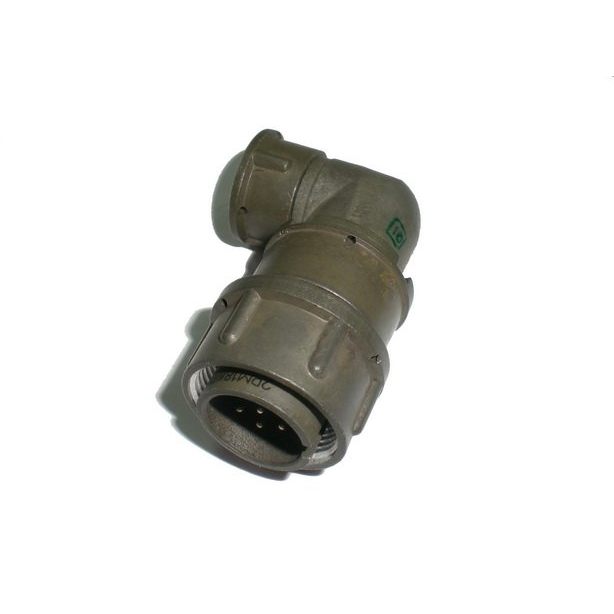

Разъем2РМТ18КУЭ7Ш1В1В «5» (завод «Элекон») — это цилиндрический низкочастотный кабельный разъем серии 2РМТ, предназначенный для внутреннего объемного монтажа в радиоэлектронной аппаратуре и военной технике. Он изготавливается по техусловиямГЕ0.364.126ТУ (АШДК.434410.062ТУ) и относится к всеклиматическому исполнению, что позволяет использовать его в широком диапазоне условий.

• Тип и назначение : вилка кабельная, внутреннего объемного монтажа, используется в цепях постоянного и переменного тока до 3 МГц.

• Корпус и изолятор : корпус металлический, изолятор — карболит, контакты с покрытиемсеребра (индекс «В» в обозначении).

• Условный размер : 18, с диаметром контактных стержней около1 мм (7‑контактный вариант).

• Способ сочленения :резьбовой (гайка с навинчиванием), с одношпоночной поляризацией корпусов.

• Электрические параметры :

  • максимальное рабочее напряжение до700 В ,

  • рабочий ток на контакт до нескольких ампер (для серии 2РМТ — типично 4–36 А в зависимости от типа контакта и конструкции).

• Температурный диапазон :

  • по ряду источников для приемки «5» — ориентировочноот –60 °C до +100 °C ,

  • отдельные позиции по этому типоразмеру указывают диапазон0…70 °C в зависимости от партии и приемки.

• Механика и долговечность :

  • количество выдерживаемых сочленений/разъединений — порядка500 циклов ,

  • исполнение —негерметичное , но предназначено для работы во всеклиматических условиях.

Обозначение2РМТ18КУЭ7Ш1В1В «5» расшифровывается как:

• 2РМТ — серия цилиндрических низкочастотных разъемов,

• 18 — условный размер корпуса,

• КУЭ — кабельная вилка, объемный монтаж, экранированная,

• 7 — 7 контактов,Ш1 — одношпоночная поляризация корпусов,

• В1В — серебряное покрытие контактов, материал изолятора карболит, тип монтажа и исполнение.

Маркировка«5» обозначаетприемку ОТК 5‑го класса (обычно — приемка по военным/оборонным стандартам, с более жестким контролем параметров и внешнего вида).
