Описание

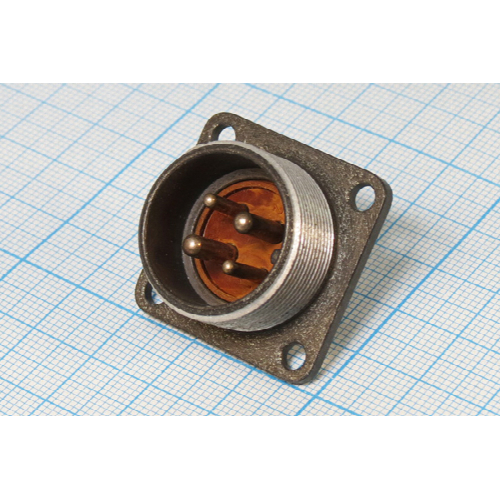

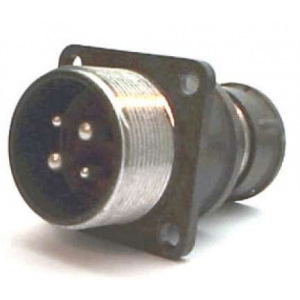

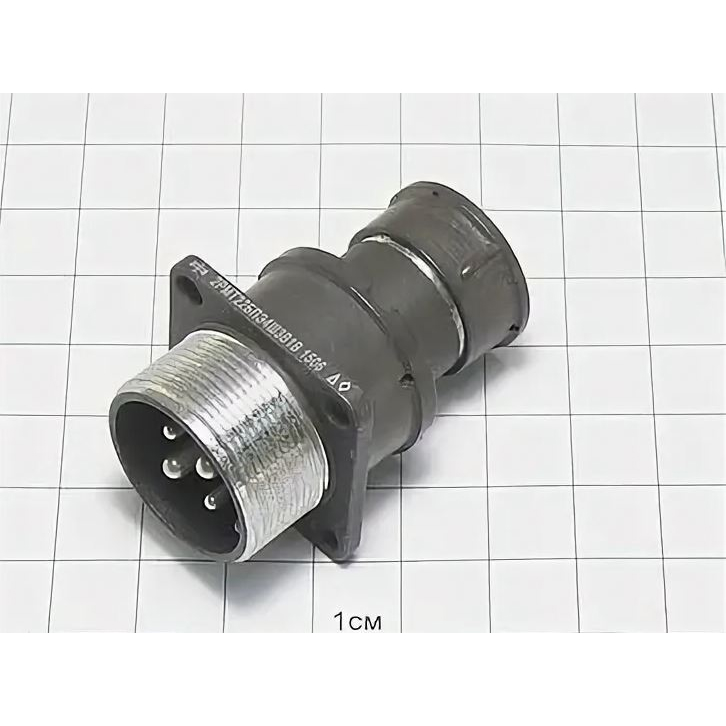

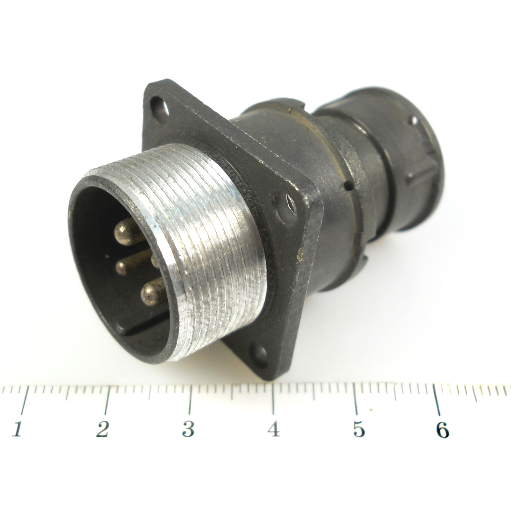

Соединитель2РМТ22БПЭ4Ш3В1В «Исеть» (или «Исеть‑Электрокомпонент») относится к серии цилиндрических низкочастотных разъёмов 2РМТ, предназначенных для соединения электрических цепей в аппаратуре специального и общего назначения. Это блочная (приборная) вилка с прямым патрубком под экранированный кабель, рассчитанная на работу в жёстких климатических и механических условиях.
2РМТ — низкочастотный цилиндрический разъём, тропикоустойчивый, всеклиматического исполнения.
22 — условный размер по габаритам и ряду контактов.
Б — блочный (приборный) тип корпуса.
П — прямой патрубок.
Э — гайка патрубка для экранированного кабеля.
4 — количество контактов в соединителе.
Ш — вилка (как противоположность «Г» — розетка).
3 — конфигурация контактов (смешанные диаметры 2 и 3 мм).
В — покрытие контактов серебром.
1 — теплостойкость до +100 °С.
В — всеклиматическое исполнение.
Разъём состоит из металлического корпуса, изолятора и контактных стержней, закреплённых пайкой. Сочленение с ответной частью (розеткой) — резьбовое, с одношпоночной поляризацией, что обеспечивает однозначную ориентацию и защиту от неправильного подключения. Предназначен для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц в различных видах электронной и радиоаппаратуры.
Допустимое напряжение — до 560–700 В (в зависимости от типа исполнения).
Максимальный ток на контакты — в зависимости от диаметра, для 2–3 мм контактов обычно порядка единиц ампер.
Сопротивление контактов — десятые‑сотые доли миллиом (для 2 мм и 3 мм не более 1,6 и 0,8 мОм соответственно).
Сопротивление изоляции — не менее 5000 МОм.
Электрическая прочность изоляции — обычно десятки киловольт при испытательном напряжении.
Всеклиматическое и тропикоустойчивое исполнение позволяет использовать разъём в условиях повышенной влажности, широкого диапазона температур и вибрационных нагрузок.
Изделие выпускается по ТУ (например, ГЕ0.364.126 ТУ и аналогичным), имеет функциональный аналог среди разъёмов 2РМ/2РМТ. Часто поставляется в исполнениях «ОТК», «ВП», «ОСМ», «ОС» с соответствующей маркировкой на корпусе (например, «ОС2РМТ22БПЭ4Ш3В1В»).
Если укажете, нужна ли вам информация по монтажу, схеме подключения или по сравнению с аналогом 2РМ22БПЭ4Ш3В1, могу расписать отдельно.
