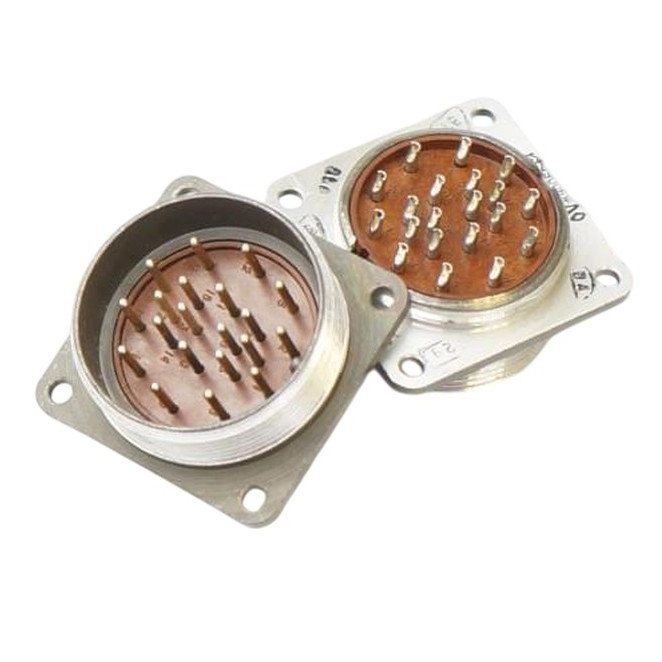

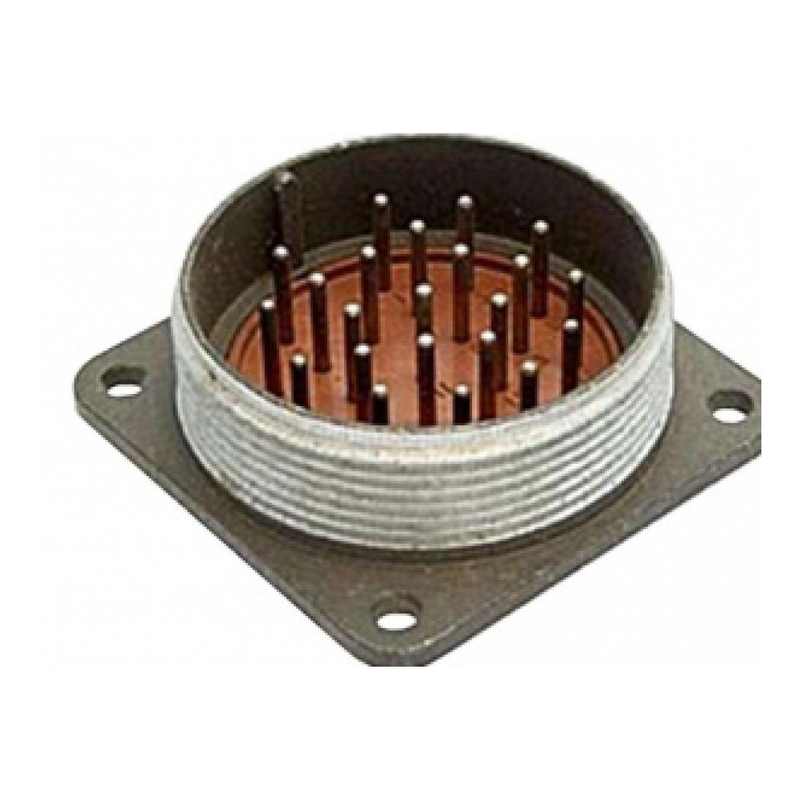

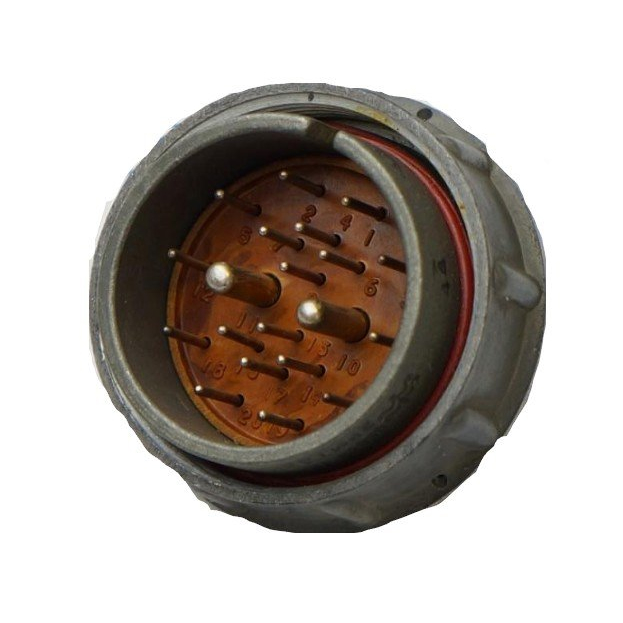

Соединитель2РМДТ36Б20Ш5В1В представляет собой цилиндрический низкочастотный тропикоустойчивый электрический разъем, предназначенный для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении 560 или 700 В. Он используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Технические характеристики

• Тип соединителя : 2РМДТ.

• Условный размер корпуса : 36.

• Вид корпуса : Блочный (Б).

• Количество контактов : 20.

• Часть соединителя : вилка (Ш).

• Сочетание контактов : Все контакты диаметром 1,5 мм (5).

• Покрытие контактов : Серебро (В).

• Теплостойкость : До 100°С.

• Климатическое исполнение : Всеклиматическое (В).

Основные параметры

• Максимальная токовая нагрузка на контакт : 8 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 1000 МОм (в нормальных условиях) или 5000 МОм (в некоторых источниках).

• Температура окружающей среды : От -60°C до +100°C.

• Смена температур : От -60°C до +150°C или +180°C.

• Атмосферное пониженное рабочее давление : 133,32·10^-12 Па (10^-12 мм рт. ст.).

Механические и виброустойчивые характеристики

• Вибрация : Диапазон частот от 1 до 1000 Гц или до 5000 Гц, ускорение 490 м/с? (50 g).

• Одиночные удары : Ускорение 5000 м/с? (500 g).

• Многократные удары : Ускорение 1000 м/с? (100 g).

• Линейные нагрузки : Ускорение 2000 м/с? (200 g).

Прочие характеристики

• Минимальная наработка : 5000 ч или 1000 ч в зависимости от источника.

• Число сочленений-расчленений : 500.

• Срок сохраняемости : 25 лет или 15 лет при ?=99,5%.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

Соединитель2РМДТ36Б20Ш5В1В используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, обеспечивая надежное и прочное соединение электрических цепей в различных условиях эксплуатации.
