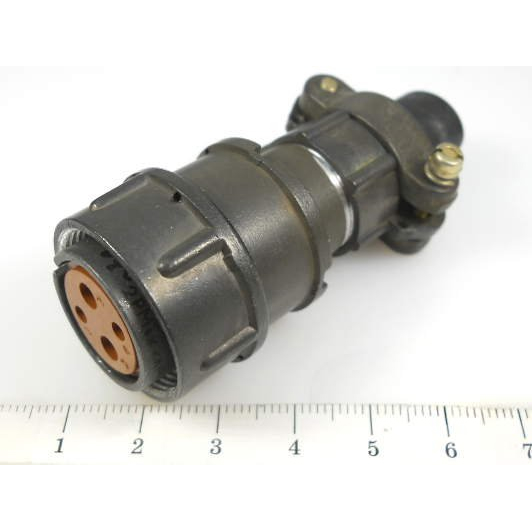

2РМТ22БПН4Г3В1В «Элекон» — это блочная розетка низкочастотного цилиндрического разъёма российского производства, выполненная по ТУ ГЕ0.364.126 и относящаяся к серии 2РМТ. Она рассчитана на применение в электрических цепях постоянного и переменного тока в условиях сложного климатического и виброакустического воздействия.

• Разъём состоит из металлического корпуса (алюминиевый сплав А‑22 с оксидированием, серый цвет), карболитового изолятора (коричневый) и гнездовых контактов диаметром 2 и 3 мм, выполненных из латуни ЛС59‑1 с серебряным покрытием.

• Контакты извлекаемые, с ориентацией по пазу и одношпоночной поляризацией корпуса; тип корпуса — блочный «Б», прямой патрубок «П», накидная гайка «Н» для неэкранированного кабеля.

• Монтаж — на панель (отверстия диаметром 3,4 мм, расстояние между монтажными отверстиями 23 мм), электрическое присоединение — пайка проводов к контактам.

• Количество контактов — 4, с сочетанием: 2 контакта Ø 2 мм и 2 контакта Ø 3 мм.

• Максимальный рабочий ток на контакт: до 18 А для Ø 2 мм и до 32 А для Ø 3 мм, суммарный ток на разъём — до 80 А.

• Максимальное рабочее напряжение — до 560 В, электрическая прочность изоляции — не менее 1850 В; сопротивление изоляции — не менее 5000 МОм.

• Сопротивление контактного соединения: не более 1,6 мОм для контактов Ø 2 мм и не более 0,8 мОм для Ø 3 мм.

• Климатическое исполнение «В» — всеклиматическое; рабочий диапазон температур от −60 до +100 °C, относительная влажность до 98% при +25 °C, работа возможна при атмосферном давлении от ≈0,13 мПа до 50,6 кПа.

• Разъём выдерживает синусоидальную вибрацию (0,6–1–5000 Гц, ускорение до 50 g), акустические шумы до 170 дБ и линейное ускорение до 200 g, а также многократные механические удары (до 100 g, длительностью 1–3 мс) и одиночные удары (до 500 g, 0,1–2 мс).

• Гарантийный ресурс — не менее 500 операций сочленения‑расчленения, минимальная наработка при максимальной температуре контакта 80 °C — около 175 000 часов, общий минимальный срок наработки — 1000 часов.

Маркировка «5» указывает на вид приёмки (приёмка ОТК типа «5» у производителя АО «Завод Элекон»), что означает определённый уровень контроля качества и соответствия техническим условиям и климатическим требованиям. Такие изделия применяются в ответственных радиоэлектронных и промышленных устройствах, где важны надёжность, стабильность контактного перехода и устойчивость к вибрации и перепадам температуры.
