2РМТ22БПН4Г3В1В — это негерметичная блочная розетка цилиндрического низкочастотного соединителя серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока (до 3 МГц). Производится АО «Завод Элекон» по ТУ ГЕ0.364.126ТУ, имеет всеклиматическое исполнение и соответствует требованиям тропикоустойчивости.

Соединитель оснащён 4 контактами (2 шт. диаметром 2 мм и 2 шт. диаметром 3 мм), тип контактов — гнездо, материал — латунь ЛС59-1 с серебряным покрытием (Ag). Сопротивление контактов: не более 1,6 мОм (Ø2 мм) и 0,8 мОм (Ø3 мм); сопротивление изоляции — не менее 5000 МОм; электрическая прочность — 1850 В. Рабочий ток: до 18 А на контакт Ø2 мм, до 32 А на Ø3 мм, до 80 А на разъём; напряжение — до 560 В.

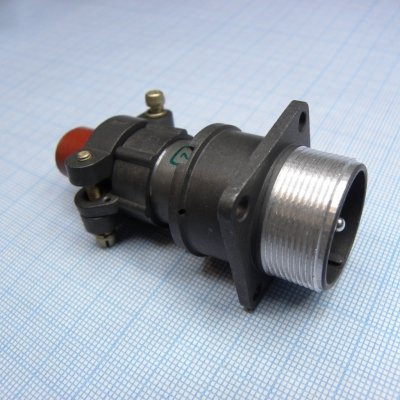

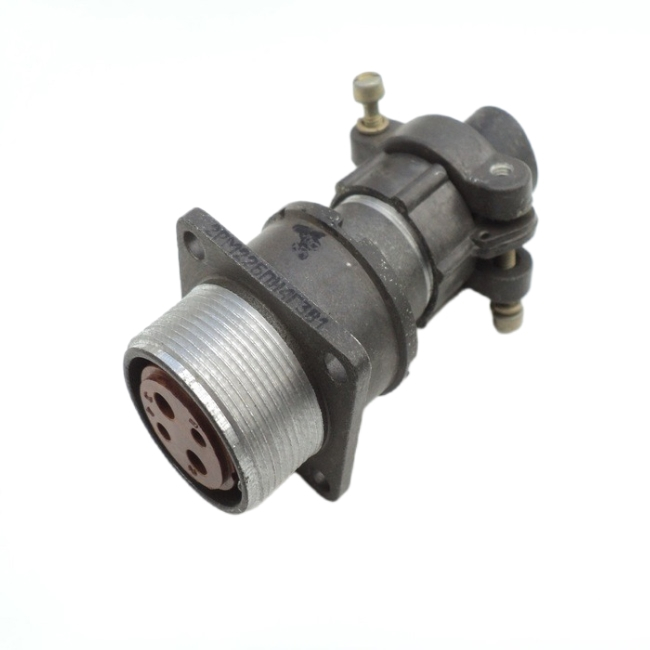

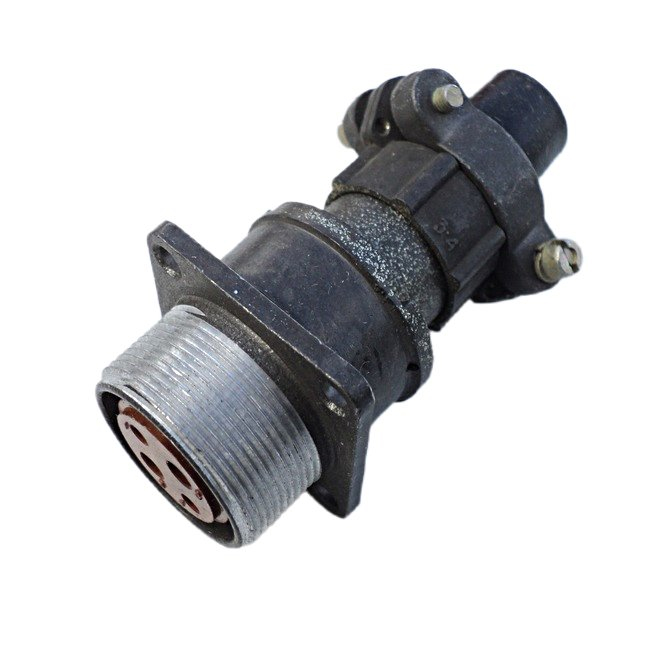

Изображение показывает типичный вид блочной розетки с круглыми контактами и прямым патрубком, что соответствует конструкции 2РМТ22БПН4Г3В1В.

Корпус из алюминиевого сплава А-22 с оксидированием (серый цвет), изолятор — карболит (коричневый), вид патрубка — прямой (П), концевой гайки — для неэкранированного кабеля (Н). Монтаж: механический на панель (диаметр отверстия 3,4 мм, расстояние между отверстиями 23 мм), электрический — пайка; резьба накидной гайки D24х1 мм; габариты 30×30×55,5 мм, масса 41,1 г. Поляризация — одношпоночная, контакты извлекаемые.

Рабочая температура от -60 до +100 °C (теплостойкость 1, до 100 °C), влажность до 98% при +25 °C, атмосферное давление от 133,32×10⁻¹² до 50,6×10⁴ Па. Устойчивость: вибрация 1–5000 Гц (50 g), акустические шумы 170 дБ (200 g), удары до 500 g; ресурс — 500 сочленений, наработка от 1000 ч (минимум) до 175 000 ч при 80 °C. Срок хранения — до 15 лет.
