Описание
2РМТ22БПН4Ш3В1

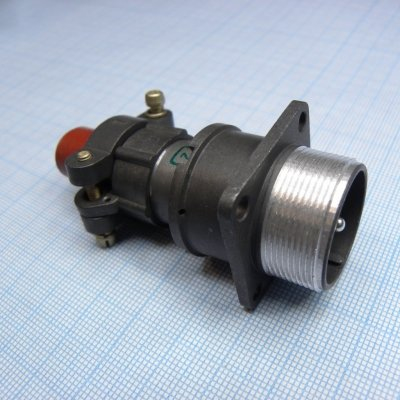

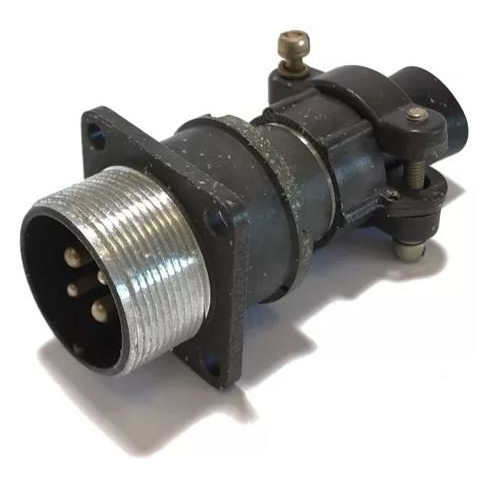

Соединитель 2РМТ22БПН4Ш3В1 представляет собой цилиндрический низкочастотный тропикоустойчивый разъём, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Он используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры.
Технические характеристики
Вид корпуса : Блочный (приборный).
Вид патрубка : Прямой.
Вид гайки патрубка : Для неэкранированного кабеля.
Количество контактов : 4.
Вид контактов : вилка.
Диаметры контактов : 2 мм и 3 мм.
Покрытие контактов : Серебро.
Теплостойкость : До 100° С.
Климатическое исполнение : Всеклиматическое В2.1 по ГОСТ 15150-69.
Токовая нагрузка :
На одиночный контакт: от 4 А до 36 А.
Максимальная суммарная на соединитель: от 27 А до 260 А.
Максимальное рабочее напряжение : 560 В или 700 В.
Сопротивление контактов :
Для диаметра 2 мм: не более 1,6 мОм.
Для диаметра 3 мм: не более 0,8 мОм.
Емкость между контактами : Не более 6 пФ.
Сопротивление изоляции : Не менее 5000 МОм.
Электрическая прочность изоляции :
При максимальном рабочем напряжении 560 В: 1850 В.
При максимальном рабочем напряжении 700 В: 2300 В.
Усилие расчленения гнезд :
Соединитель2РМТ22БПН4Ш3В1 представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 560 В. Он состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.
Технические характеристики:
Тип соединителя : Негерметичный, тропикоустойчивый.
Климатическое исполнение : Всеклиматическое.
Условный размер корпуса : 22.
Вид корпуса : Блочный (приборный).
Вид патрубка : Прямой.
Вид гайки патрубка : Для неэкранированного кабеля.
Количество контактов : 4.
Вид контактов : вилка.
Диаметры контактов : 2 мм и 3 мм.
Покрытие контактов : Серебро.
Теплостойкость : 100° С.
Токовая нагрузка :
На одиночный контакт диаметром 2 мм: 18 А.
На одиночный контакт диаметром 3 мм: 32 А.
Максимальная суммарная на соединитель: 800 А.
Максимальное рабочее напряжение : 560 В.
Сопротивление контактов :
Диаметром 2 мм: не более 1,6 мОм.
Диаметром 3 мм: не более 0,8 мОм.
Емкость между контактами : не более 6 пФ.
Сопротивление изоляции : не менее 5000 МОм.
Усилие расчленения :
Гнезд с контрольным штырем-калибром контактов диаметром 2 мм: не менее 1 Н.
Гнезд с контрольным штырем-калибром контактов диаметром 3 мм: не менее 1,25 Н.
Соединителей: не более 74,6 Н.
Минимальная наработка : 1000 часов.
Число сочленений-расчленений : 500.
Минимальный срок сохраняемости : 15 лет.
Условия эксплуатации:
Температура среды : от -60° С до +100° С.
Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.
Акустический шум : диапазон частот от 50 Гц до 10 000 Гц, уровень звукового давления 170 дБ.
Механический удар :
Многократного действия: пиковое ударное ускорение 1000 м/с?, длительность от 1 мс до 3 мс.
Одиночного действия: пиковое ударное ускорение 5000 м/с?, длительность от 0,1 мс до 2 мс.
Линейное ускорение : 2000 м/с?.
Эти соединители используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.
