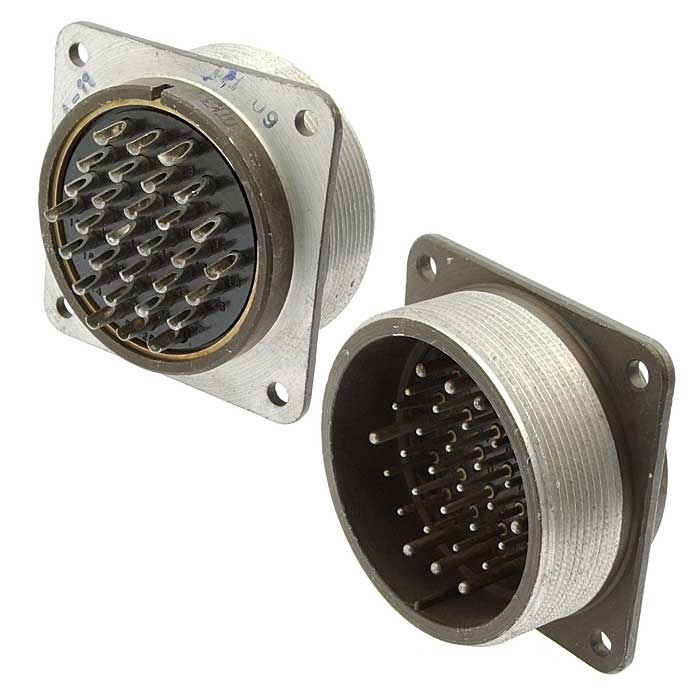

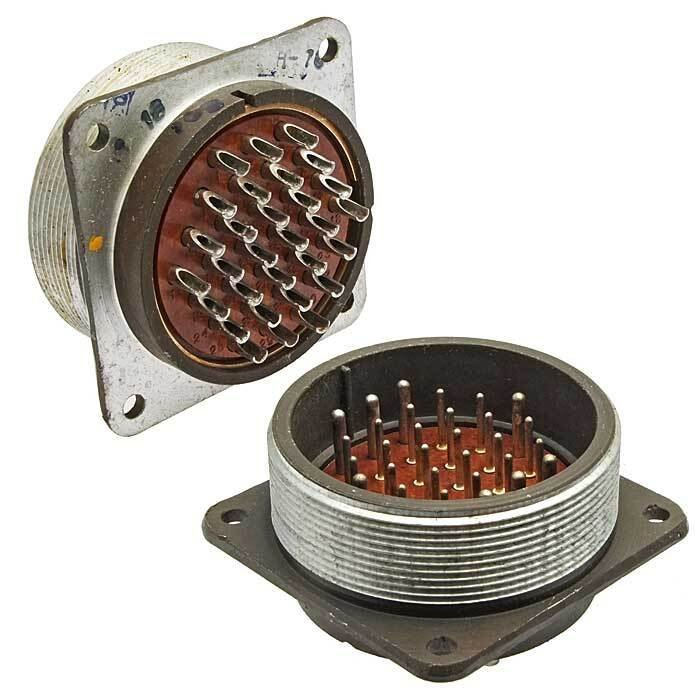

2РТ55П30ЭШ1-А — это блочная вилка, используемая в электрических цепях переменного и постоянного тока. Она является частью соединителя, который состоит из двух частей: вилки и розетки.

Особенности и характеристики 2РТ55П30ЭШ1-А:

• Предназначена для монтажа с экранированными или неэкранированными кабелями (проводами).

• Используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В.

• Состоит из 30 контактов, из которых 22 имеют диаметр 1,5 мм, а 8 — диаметр 2,5 мм.

• Контакты покрыты серебром, что повышает надежность и качество радиокомпонентов.

• Рабочий температурный режим: от -60°C до +60°C. Существуют варианты с никелевым покрытием (например, ШР55П30ЭШ1Н), которые выдерживают температуру до +120°C.

• Вес вилки не превышает 138 грамм.

• Сопротивление контактов: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1,0 мОм для контактов диаметром 2,5 мм.

• Максимальная токовая нагрузка на один контакт: 9 А для контактов диаметром 1,5 мм и 22 А для контактов диаметром 2,5 мм.

• Общая максимальная токовая нагрузка: 374 А.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Диапазон частот синусоидальной вибрации: 1-5000 Гц.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

Расшифровка обозначения 2РТ55ПК30НШ1-А :

• 2РТ — тип соединителя.

• 55 — условный размер корпуса.

• ПК — конструктивное исполнение приборной части с прямым патрубком.

• 30 — количество контактов.

• Н — для неэкранированного кабеля.

• Ш — вилка.

• 1 — сочетание контактов (22 контакта - ? 1,5 мм, 8 контактов - ? 2,5 мм).

• А — материал изолятора.

• Н - Покрытие контактов никелем (отсутствие буквы - покрытие контактов серебром).
