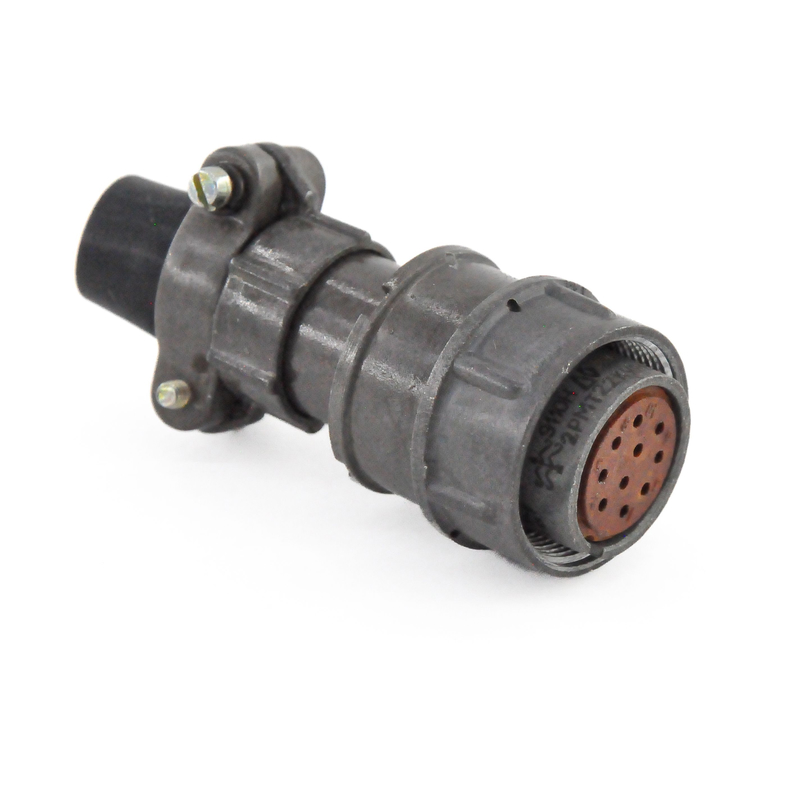

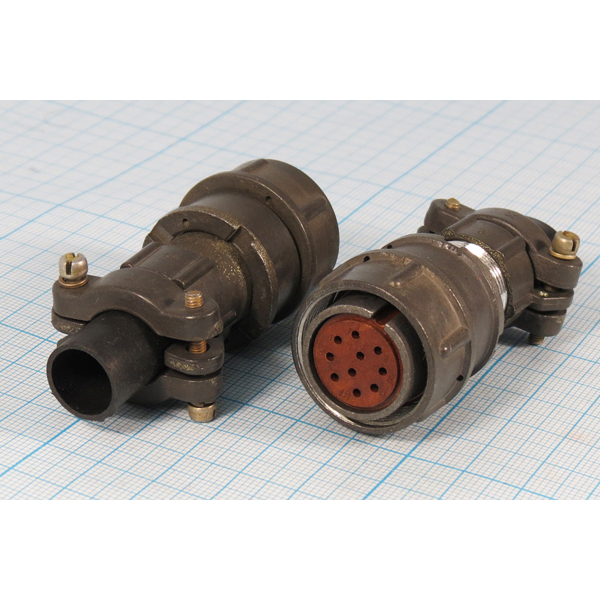

Разъём2РМТ22К10Г1В1В производства завода «Элекон» относится к серии цилиндрических низкочастотных соединителей 2РМТ и предназначен для сочленения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Это, как правило,кабельная розетка с посадочным диаметром корпуса 22 мм, рассчитанная на сочленение с соответствующей вилкой серии 2РМТ.

• Серия:2РМТ (цилиндрический низкочастотный разъём).

• Типоразмер корпуса:22 (условный размер посадочного диаметра).

• Конструкция:кабельный разъём (К), обычно используется как розетка кабельного исполнения.

• Количество контактов:10 контактов , круглого сечения, диаметром 1 мм.

• Материал корпуса: алюминиевый сплав (оксидированное покрытие), изолятор — карболит.

• Назначение: работа в цепях постоянного и переменного тока до3 МГц.

• Максимальное рабочее напряжение: порядка560 В (типично для контактного диаметра 1 мм в серии 2РМТ).

• Максимальный ток на контакт: около7 А , суммарный ток разъёма — до примерно58 А.

• Климатическое исполнение:В2.1 — работает в диапазоне температур от примерно–60 до +100 °C , при относительной влажности до98% при +25 °C.

• Метод сочленения:резьбовой (навинчивание накидной гайки стандартаМ24×1 ).

• Герметизация: обычнонегерметичное исполнение без специальной гермовтулки; разъём используется в обычных условиях без повышенных требований к водонепроницаемости.

• Установка: разъём монтируется накабель (опрессовка или пайка проводов к контактам), механическое сочленение с вилкой осуществляется при любом рабочем положении.

• Ресурс: серия рассчитана на порядка500 циклов сочленения–расчленения , при этом минимальная наработка при максимальной температуре контакта 80 °C составляет десятки тысяч часов.
