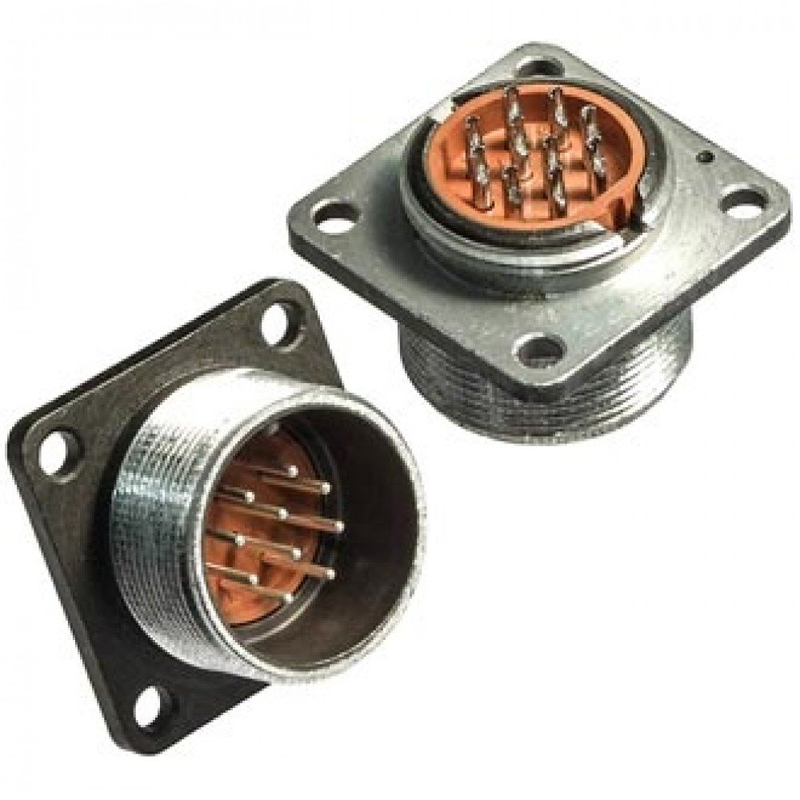

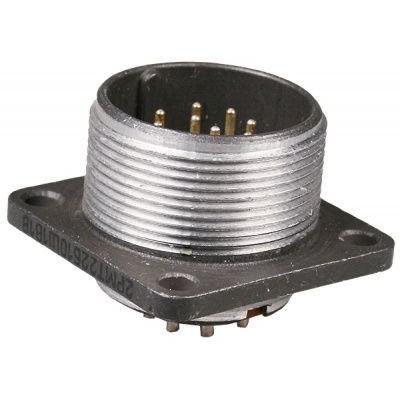

Разъем 2РМТ22К10Ш1В1В производства «Элекон» относится к серии низкочастотных цилиндрических соединителей 2РМТ, предназначенных для соединения сигнальных и силовых цепей в аппаратуре радиоэлектроники и промышленного оборудования.

По обозначению 2РМТ22К10Ш1В1В:

• тип разъема – низкочастотный цилиндрический 2РМТ;

• условный размер (диаметр корпуса) – 22 мм;

• К – кабельный разъем (вилка, рассчитанная на крепление к кабелю);

• 10 – 10 контактов в одном корпусе;

• Ш1 – вид сочетания контактов: все контакты диаметром 1,0 мм;

• В – серебряное покрытие контактов;

• 1В1В – всеклиматическое исполнение, предназначенное для работы в широком диапазоне температур и повышенными требованиями к стойкости к внешним воздействиям.

• максимальное рабочее напряжение – до 560 В переменного или постоянного тока;

• номинальный ток на контакт∅1,0 \varnothing 1{,}0∅ 1, 0 мм – обычно в диапазоне 5–8 А, что обеспечивает приемлемую нагрузку для сигнальных и слаботочных цепей;

• сопротивление электрического контакта – не более 5 мОм на переходе, что гарантирует низкие потери и хорошую проводимость;

• сопротивление изоляции – не менее 1000 МОм, что обеспечивает высокую надежность изоляции между контактами;

• рабочий температурный диапазон – примерно от −60 °C до +100 °C, что соответствует тропико‑ и всеклиматическому исполнению;

• разъем рассчитан на многократные включения–выключения и обеспечение длительной сохраняемости соединения в условиях вибрации и ударных нагрузок.

Корпус 2РМТ22К10Ш1В1В, как правило, выполнен из металла с пластмассовой или карболитовой контактной частью, контакты – извлекаемые, с серебряным покрытием, что снижает окисление и улучшает надежность контакта. Разъем применяется в блочной и приборной аппаратуре, в том числе для присоединения кабельных жгутов, модулей и блоков, где важны тропико‑ / всеклиматическое исполнение, защита от внешних воздействий и надежность приборных соединений.
