2РМТ22КПЭ10Г1В1В

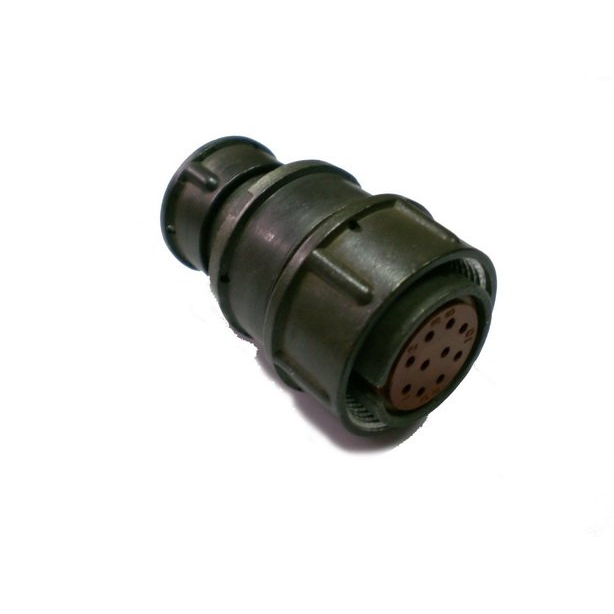

2РМТ22КПЭ10Г1В1В — это кабельнаярозетка серии 2РМТ с 10 контактами, рассчитанная на работу в цепях постоянного и переменного тока до 3 МГц. Это негерметичный цилиндрический соединитель с прямым патрубком, посадочным диаметром 22 мм и извлекаемыми контактами диаметром 1,0 мм.

Основные особенности

• Количество контактов: 10.

• Номинальная токовая нагрузка: до 7 А на контакт, до 58 А на соединитель в целом.

• Напряжение: до 560 В переменного и постоянного тока.

• Теплостойкость: до 100 °C по одному из каталогов; у некоторых поставщиков указывается исполнение до 150 °C, что может зависеть от конкретного исполнения и источника данных.

• Контакты: извлекаемые, материал контактов указывается как латунь ЛС59-1 с серебряным покрытием.

Конструкция и монтаж

Это разъем кабельного типа, то есть он предназначен для установки на кабель, обычно с пайкой выводов. Корпус металлический, контакты прямые, а соединитель относится к низкочастотным негерметичным промышленным разъемам.

Где применяется

Такие соединители используют в промышленной аппаратуре, электрических цепях управления, измерительной и другой технике, где нужен надежный многоконтактный разъем без герметизации. Благодаря 10 контактам и относительно высокой допустимой нагрузке он подходит для силовых и сигнальных цепей среднего уровня.

Что важно при выборе

При подборе стоит сверять тип исполнения, условия эксплуатации, тип контактов и совместимость ответной части. У разных поставщиков могут отличаться обозначения по ТУ, температурный диапазон и признаки приемки, поэтому лучше ориентироваться на паспорт конкретного изделия.
