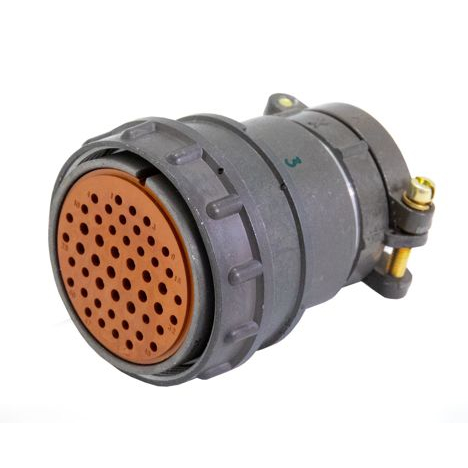

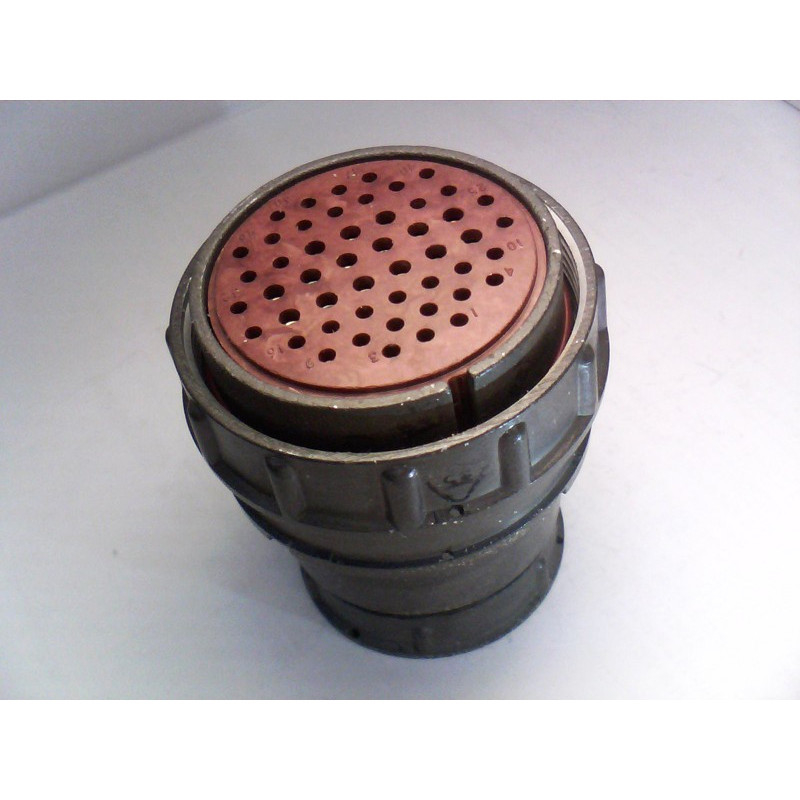

Соединитель 2РМД45КПЭ50Г8В1 - это цилиндрический низкочастотный негерметичный соединитель объемного монтажа с резьбовой фиксацией сочлененного положения. Он используется для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц при напряжении 560 или 700 В, в зависимости от типономинала. Этот соединитель применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

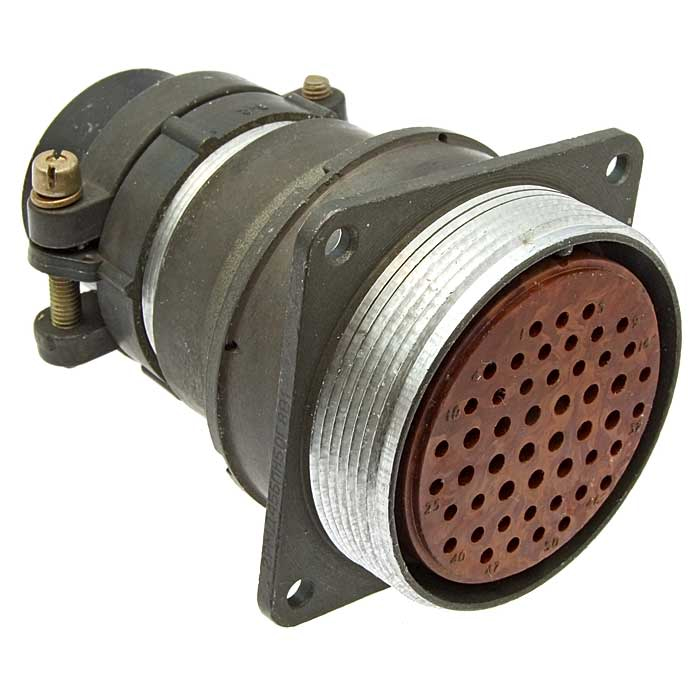

Соединитель состоит из двух частей: розетки и вилки, которые могут быть кабельными или блочными (приборными). Блочная часть производится с прямыми патрубками или без них, в то время как кабельная часть может быть с прямыми или угловыми патрубками, или без них. Сочленение соединителей резьбовое, поляризация корпусов одношпоночная. Контакты покрыты серебром.

Основные характеристики

• Тип соединителя: Цилиндрический, низкочастотный, негерметичный.
• Способ монтажа: Объемный монтаж.
• Тип фиксации: Резьбовая фиксация сочлененного положения.
• Вид корпуса (данной модели): Кабельный (К).
• Вид патрубка (данной модели): Прямой (П).
• Вид гайки патрубка (данной модели): Для экранированного кабеля (Э).
• Количество контактов (данной модели): 50.
• Часть соединителя (данной модели): Розетка (Г).
• Покрытие контактов: Серебро (В).
• Поляризация корпусов: Одношпоночная.
• Максимальное рабочее напряжение: 560 В или 700 В (постоянный/переменный ток), в зависимости от типономинала.
• Максимальная рабочая частота: До 3 МГц (для переменного тока).
• Теплостойкость: 100°С.
• Климатическое исполнение: УХЛ (для внутреннего монтажа).
• Способ подсоединения проводов: Пайка к хвостовикам контактов.

Области применения

• Соединение и разъединение электрических цепей постоянного и переменного токов.
• Использование в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
• Для монтажа с экранированными кабелями (в данном исполнении).

Расшифровка условного обозначения 2РМД45КПЭ50Г8В1 :

• 2РМД – тип соединителя.

• 45 – условный размер корпуса.

• К – вид корпуса: кабельный.

• П – вид патрубка: прямой.

• Э – вид гайки патрубка: для экранированного кабеля.

• 50 – количество контактов.

• Г – часть соединителя: розетка.

• 8 – обозначение сочетания контактов.

• В – покрытие контактов: серебро.

• 1 – теплостойкость: 100°С.

Соединители 2РМД предназначены для внутреннего монтажа в климатическом исполнении УХЛ. Они предназначены для монтажа с экранированными или неэкранированными кабелями, при этом меняется вид концевой гайки патрубка. Подсоединение проводов к хвостовикам контактов осуществляется методом пайки.
