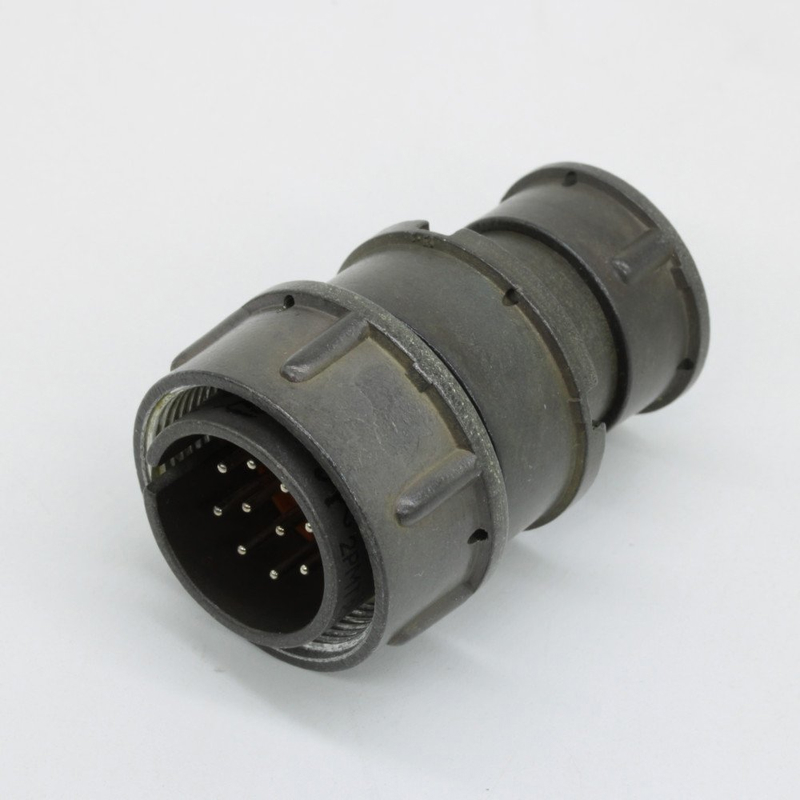

Соединитель 2РМТ22КПЭ10Ш1В1В «Элекон» (приемка «5») — это цилиндрический низкочастотный резьбовой разъем‑вилка из серии 2РМТ, рассчитанный на применение в электрических цепях постоянного и переменного тока частотой до 3 МГц.

• 2РМТ — серия цилиндрических низкочастотных соединителей.

• 22 — условный размер корпуса, определяет габариты и количество контактов.

• К — кабельный корпус (вилка).

• П — прямой патрубок.

• Э — гайка для экранированного кабеля (экран кабеля подключается к корпусу).

• 10 — 10 контактов штыревого типа.

• Ш1 — все контакты круглые, диаметром 1,0 мм.

• В1 — серебряное покрытие контактов (Ag).

• В — всеклиматическое (расширенное) или соответствующее В2.1 климатическое исполнение.

• Корпус выполнен из алюминиевого сплава с оксидированным покрытием (серый цвет), резьбовое сочленение — М24×1.

• Изолятор — карболит (фенолформальдегидный пластик), цвет коричневый; контактный узел — вынимаемые штырь‑контакты, материал контактов — латунь ЛС59‑1 с серебряным покрытием.

• Монтаж — объемный, пайкой; разъем предназначен для кабельного монтажа, без дополнительной герметизации.

• Максимальное рабочее напряжение — до 560 В; максимальный ток на один контакт Ø1 мм — около 7 А.

• Сопротивление контакта — не более 5 мОм, сопротивление изоляции — не менее 1000 МОм (по ряду источников — до 5000 МОм).

• Рабочий диапазон температур составляет примерно от −60 до +100 °C, при относительной влажности до 98% при +25 °C.

• Разъем рассчитан на работу в условиях вибрации в диапазоне частот 1–5000 Гц с ускорением до 50 g, а также многократных и одиночных ударов до 100 g и 500 g соответственно.

• Ресурс — порядка 500 циклов сопряжения/разъединения, минимальная наработка при максимальной температуре контакта +80 °C — сотни тысяч часов.

• Приемка «5» — установленный вид контроля (ВП, ПЗ) по техническим условиям, что подтверждает соответствие изделий ГЕ0.364.126ТУ.
