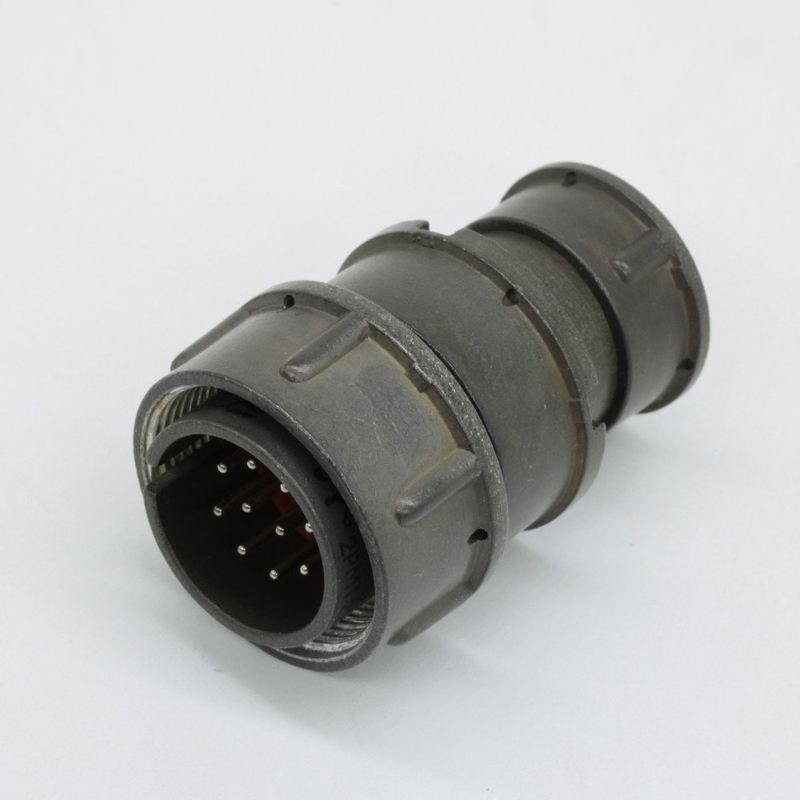

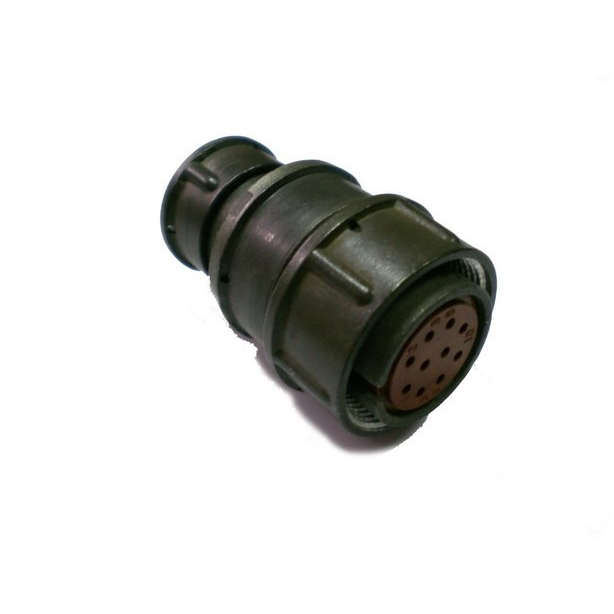

Соединитель2РМТ22КПЭ10Ш1В1В «Элекон» с приемкой «5» — это цилиндрический низкочастотный кабельный разъем серии 2РМТ, рассчитанный на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц.

• Разъем предназначен для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в аппаратуре специального и общего назначения.

• Исполнение:вилка кабельная с прямым патрубком для экранированного кабеля (буквенные индексы в шифре: КПЭ).

• Корпус выполнен из алюминиевого сплава А‑22, изолятор — из карболита, контактный инструмент — штыревые контакты.

• 10 штыревых контактов диаметром 1,0 мм , все контакты одного диаметра.

• Покрытие контактов —серебро (обозначение «В1» в шифре).

• Максимальный рабочий ток на один контакт — порядка5–8 А (для контакта Ø 1 мм), максимальное рабочее напряжение —до 560 В постоянного и переменного тока.

• Сопротивление электрического контакта —не более 5 мОм , сопротивление изоляции —не менее 1000 МОм (в некоторых исполнениях до 5000 МОм).

• Соединение —резьбовое , с шагом резьбы накидной гайкиM24×1 мм ; корпус — цилиндрический, диаметром около29 мм , высота порядка48 мм.

• Климатическое исполнение —всеклиматическое (В) , диапазон рабочих температурот −60 до +100 °С , при относительной влажности до 98% при +25 °С.

• Устойчив к вибрации (диапазон частот до 1000–5000 Гц, ускорение до 50g), одиночным и многократным ударам (до 500g и 100g соответственно), имеет нормированный ресурс сочленений‑расчленений порядканескольких тысяч циклов.

• Производитель —АО «Завод Элекон» , разъем соответствует ТУГЕ0.364.126ТУ (серия 2РМТ).

• Приемка«5» означает военную/оборонную или повышенную приемочную категорию, подразумевая контроль по более жестким требованиям (например, ВП, ПЗ) и дополнительные испытания на стойкость к механическим и климатическим воздействиям.
