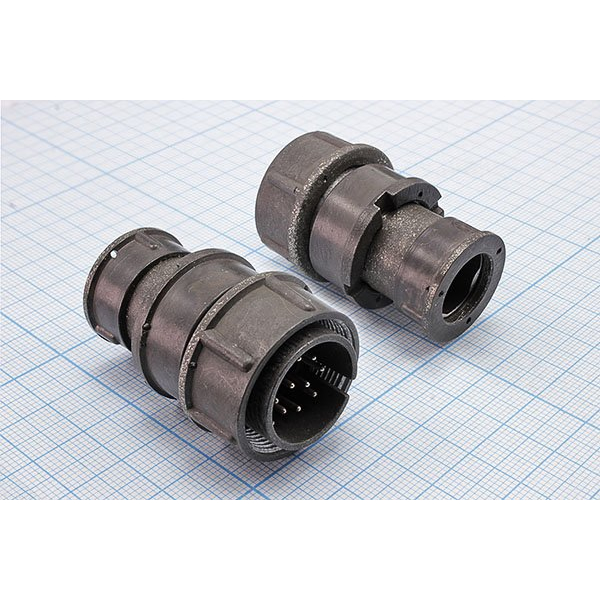

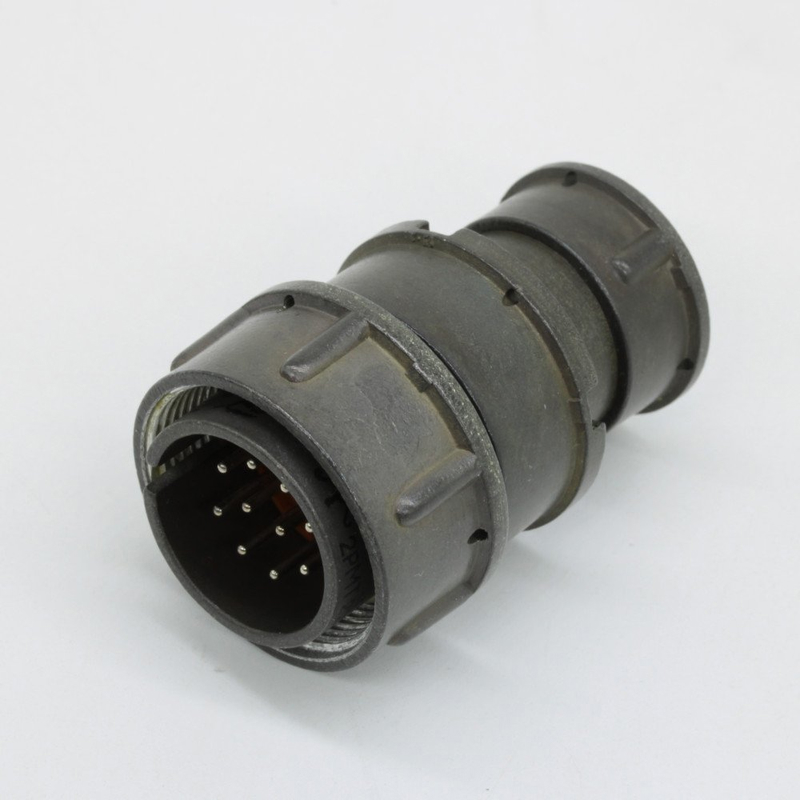

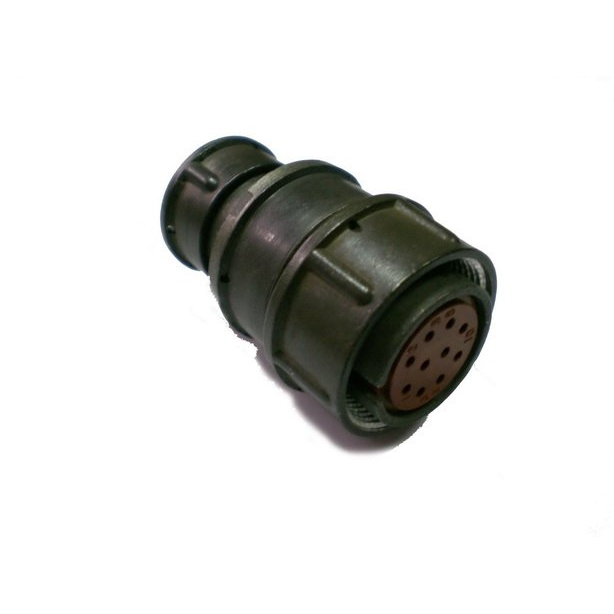

Разъем 2РМТ22КПЭ10Ш1В1В («Исеть „5“») — это цилиндрический низкочастотный соединитель общего назначения, предназначенный для работы в электрических цепях постоянного и переменного тока. Он относится к серии 2РМТ по ТУ ГЕ0.364.126ТУ и используется в радио‑ и радиотехнической аппаратуре, в том числе в условиях тропического и всеклиматического исполнения.

• Серия: 2РМТ, условный размер корпуса 22.

• Вид корпуса: К — кабельный, патрубок П — прямой, гайка Э — для экранированного кабеля.

• Количество контактов: 10 штыревых контактов диаметром 1,0 мм, все контакты одного диаметра (сочетание 10×1,0 мм).

• Покрытие контактов: серебро (В).

• Изолятор выполнен из карболита, корпус — из алюминиевого сплава с оксидным покрытием, цвет корпуса — серый, изолятор — коричневый.

• Максимальное рабочее напряжение до 560 В (амплитуда), электрическая прочность изоляции 1850 В (амплитуда).

• Максимальный ток на контакт: около 7 А для контактов диаметром 1,0 мм, общий ток на разъем — до 58 А.

• Сопротивление контакта не более 5 мОм, сопротивление изоляции не менее 5000 МОм.

• Климатическое исполнение: всеклиматическое (В2.1 / В), рабочий диапазон температур от −60 до +100 °C, влажность до 98% при +25 °C.

• Приемка изделия по виду «5» соответствует требованиям ГЕ0.364.126ТУ; ресурс — не менее 500 циклов сочленения‑расчленения, минимальная наработка около 1000–175 000 часов в зависимости от режима и температуры.

Разъем применяется в стационарной и подвижной радиоэлектронной аппаратуре, где требуются надежное сочленение кабельных линий, тропикоустойчивость и работа при повышенных вибрациях и ударных нагрузках. Соединение — резьбовое, любое рабочее положение, кабельный ввод ориентирован на использование экранированного кабеля с соответствующей гайкой.
