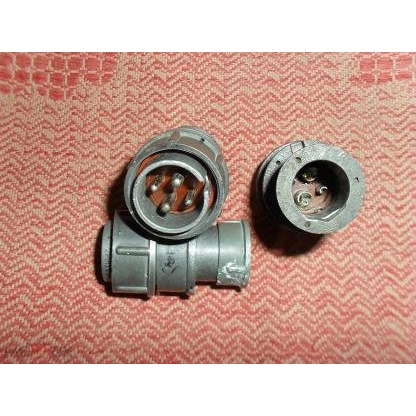

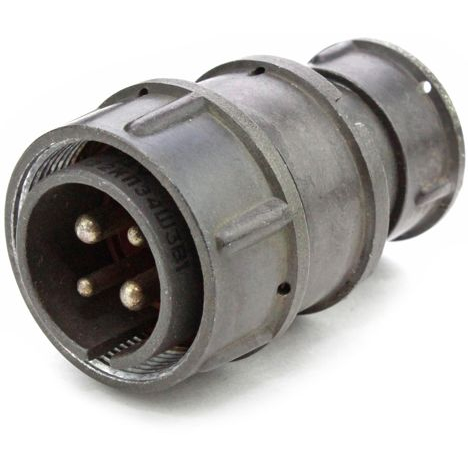

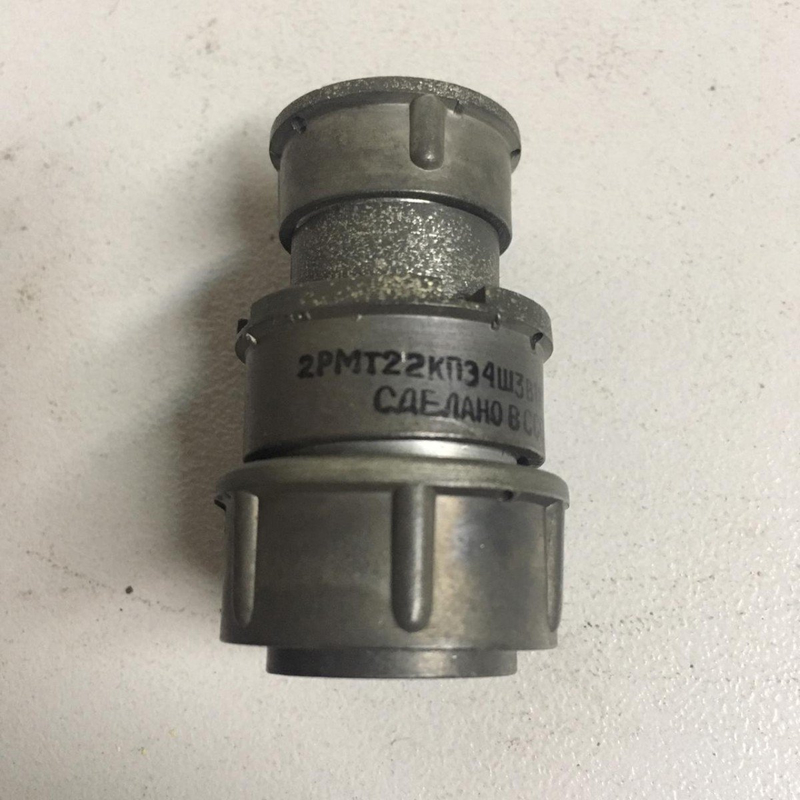

2РМТ22КПЭ4Ш3В1В — это цилиндрический низкочастотный соединитель, устойчивый к тропическим условиям, с резьбовой фиксацией сочлененного положения. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении 560 или 700 В, в зависимости от типономинала. Соединитель используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.

Основные параметры разъема 2РМТ22КПЭ4Ш3В1В (кабельная вилка ) :

• Условный размер соединителя - 22

• Вид корпуса - К (кабельный)

• Вид патрубка - П (прямой)

• Вид гайки патрубка - Э (для экранированного кабеля)

• Номер сочетания контактов - 3

• Количество контактов - 4

Технические характеристики :

• Контакты : Соединитель имеет 4 контакта. Диаметр 1 и 4 контакта - 2мм, диаметр 2 и 3 контакта - 3мм.

• Сопротивление контактов : Сопротивление 1 и 4 контакта - не более 1,6 мОм, сопротивление 2 и 3 контакта - не более 0,8 мОм.

• Токовая нагрузка : Максимальная токовая нагрузка на 1 или 4 контакт - 18А, максимальная токовая нагрузка на 2 или 3 контакт - 32А, максимальная токовая нагрузка суммарная на соединитель - 80А.

• Напряжение : Максимальное рабочее напряжение постоянного тока или амплитудное значение напряжения переменного тока - от 560В до 700В.

• Наработка и срок сохраняемости : Минимальная наработка - не менее 1000 ч, число сочленений-расчленений - 500 раз, минимальный срок сохраняемости - не менее 15 лет.

• Климатическое исполнение : В

• Диапазон температур : ?60...+100 *C

• Влажность : Повышенная относительная влажность воздуха при температуре +40°C - 98%

• Атмосферное давление : 133,32*10-12 (10-12) Па (мм рт.ст.)

• Ударопрочность :

  • Механический удар, одиночного действия с ускорением - 5000 (500) м/с2 (g)

  • Механический удар, многократного действия с ускорением - 1000 (100) м/с2 (g)

Расшифровка условного обозначения 2РМТ22КПЭ4Ш3В1В :

• 2РМТ - тип соединителя

• 22 - условный размер корпуса

• К - вид корпуса: К - кабельный

• П - вид патрубка: П - прямой

• Э - вид гайки патрубка: Э - для экранированного кабеля

• 4 - количество контактов

• Ш - часть соединителя: Ш вилка

• 3 - обозначение сочетания контактов

• В - покрытие контактов: В - серебро

• 1 - теплостойкость 1 - 100°С

• В - всеклиматическое исполнение

Ответной частью для вилки 2РМТ22КПЭ4Ш3В1В являются:

• розетка 2РМ22Б4Г3А1

• розетка 2РМ22Б4Г3А1Б

• розетка 2РМ22Б4Г3В1

• розетка 2РМ22Б4Г3В1Б
