Описание
2РМТ22КПН10Г1А1В Элекон (приемка «ОТК») — это низкочастотный цилиндрический соединитель (кабельная розетка) серии 2РМ/2РМТ для работы в цепях постоянного и переменного тока до 3 МГц, применяемый в аппаратуре общего и специального назначения.
Предназначен для коммутации электрических цепей постоянного и переменного тока с максимальным рабочим напряжением до 700 В (в зависимости от схемы и исполнения).
Используется в промышленной, приборостроительной, транспортной и другой технике, где требуется герметичный и вибростойкий разъем кабель–аппаратура или кабель–кабель.
Серия 2РМТ рассчитана на работу в условиях вибрации, ударных нагрузок и широкого диапазона температур (всеклиматическое исполнение по ТУ ГЕ0.364.126).
2РМТ — серия цилиндрических низкочастотных разъемов с резьбовым (или байонетным) соединением, металлический корпус, карболитовый изолятор.
22 — типоразмер корпуса (условный диаметр корпуса разъема).
КПН — кабельная розетка (К), прямое исполнение (П), с накидной гайкой/корпусом под накидную гайку (Н).
10 — количество контактов, ряд контактных вставок этой серии включает варианты 4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50 контактов.
Г — гнездовые контакты (розетка).
1 — код схемы контактной группы/варианта расположения контактов.
А1 — вариант покрытия, уплотнений и конструктивного исполнения по ТУ (обычно отражает тип покрытия контактов и исполнения корпуса).
В — климатическое исполнение (всеклиматическое либо уточненное исполнение по ТУ ГЕ0.364.126).

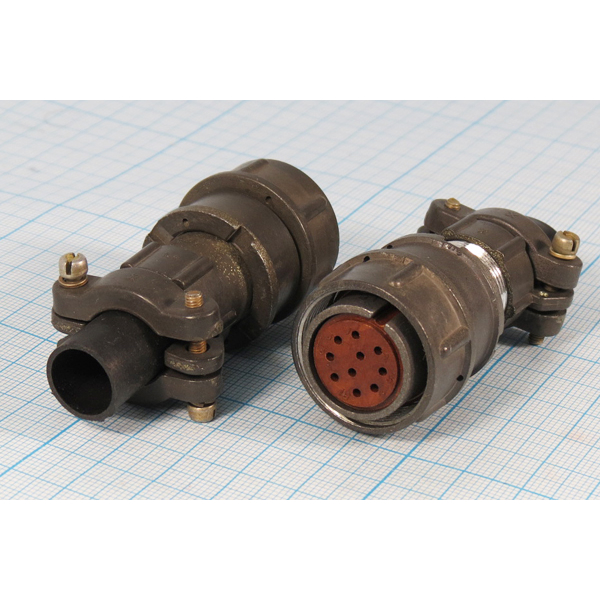

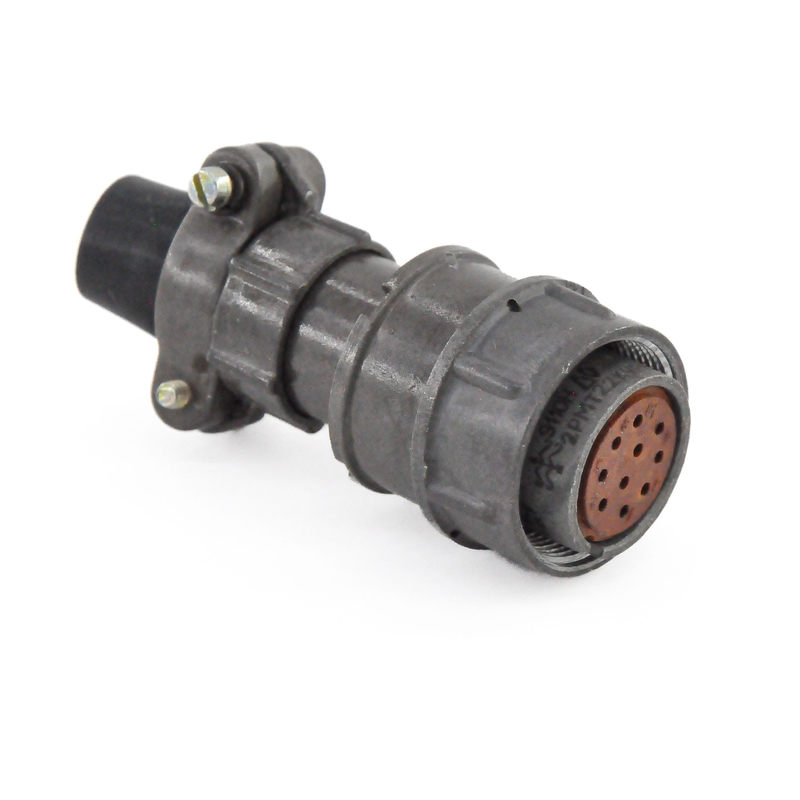

На фото типичная кабельная розетка данного типоразмера серии 2РМТ с накидной гайкой и гнездовыми контактами.
Максимальное рабочее напряжение: до 700 В (для соответствующих исполнений серии 2РМ/2РМТ).
Рабочий ток на контакт: ориентировочно от 4 А до 36 А в зависимости от числа и сечения контактов в конкретной вставке; для типоразмера 22 с 10 контактами применяются средние значения этого диапазона.
Сопротивление изоляции: не менее 5000 МОм (для аналогичного исполнения 2РМТ22КПН10Г1А1В).
Емкость между контактами: не более 6 пФ.
Электрическая прочность изоляции при испытаниях:
при максимальном рабочем напряжении 560 В — испытательное напряжение около 1850 В;
при максимальном рабочем напряжении 700 В — около 2300 В.
Диапазон частот синусоидальной вибрации: от 1 до 5000 Гц; ускорение до 490 м/с² (около 50 g).
