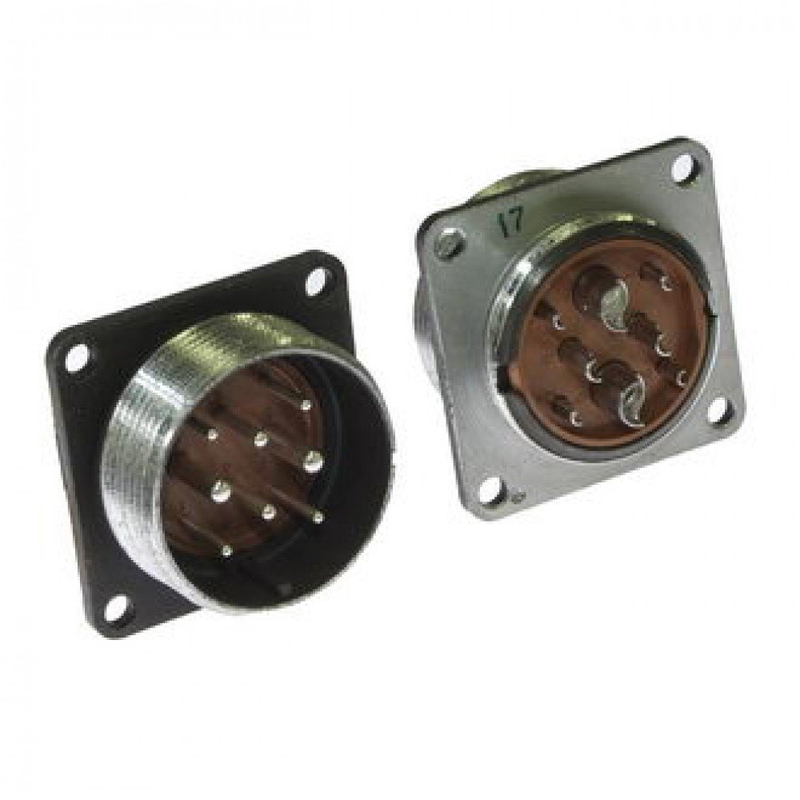

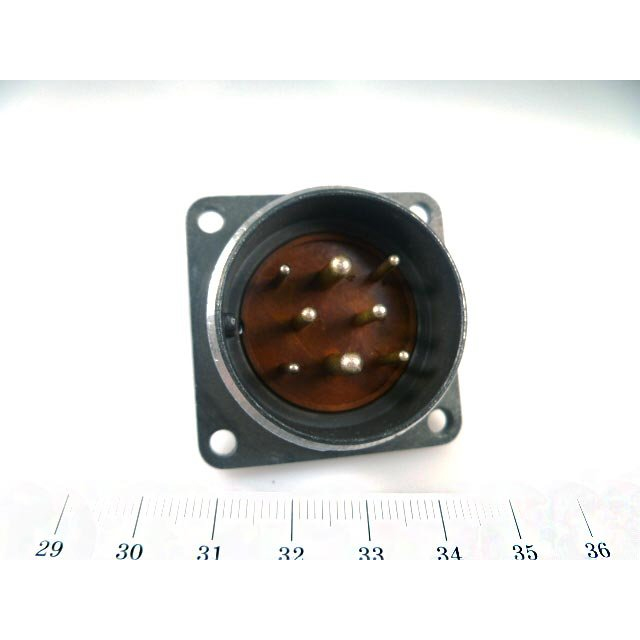

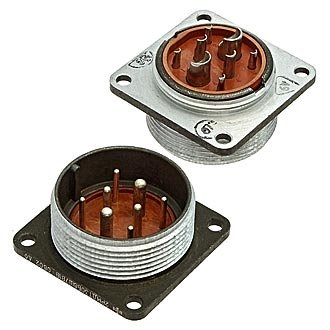

2РМДТ30Б8Ш7В1В – это приборная (блочная) вилка серии 2РМДТ, выпускаемая российским производителем Элекон; маркировка «ОТК» означает, что изделие прошло приёмку службой технического контроля по входному/окончательному контролю. Такой разъём применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, преимущественно внутри аппаратуры и блоков радиоэлектронной аппаратуры общеклиматического исполнения.

• 2РМДТ – тип соединителя по ГОСТ (радиочастотный, круглый, многоконтактный, с разными вариантами теплостойкости и конструкции).

• 30 – условный размер корпуса (диаметр посадочного диаметра).

• Б – приборный блочный корпус (устанавливается в панель/панельку, без кабельного патрубка).

• 8 – число контактов (8 выводов).

• Ш7 – тип контактного узла (штыревые контакты, вариант размещения и формы).

• В – вариант исполнения (исполнение для внутреннего монтажа, негерметичный, всеклиматический).

• 1 – теплостойкость до 100 °C.

• В – окончание, указывающее на вариант исполнения вилки (конкретная модификация по конструкции извлекаемых или неизвлекаемых контактов, исполнение блочного корпуса).

• Максимальное рабочее напряжение (для 8‑контактного варианта) – до 560 В (амплитудное значение).

• Максимальная токовая нагрузка на один контакт (в зависимости от диаметра, при 8‑контактном исполнении):

  • Ø1,5 мм – до 13 А;

  • Ø2,0 мм – до 18 А;

  • Ø3,0 мм – до 36 А.

• Сопротивление изоляции в нормальных климатических условиях – не менее 5000 МОм.

• Емкость между соседними контактами – не более 6 пФ.

• Диапазон рабочих температур окружающей среды – примерно от −60 до +100 °C; смена температур – до +150 °C.

• Разъём устойчив к воздействию влажного тепла, инея, росы, соляного морского тумана, солнечного излучения, озона и плесневых грибов.

• Выдерживает синусоидальные вибрации в диапазоне частот 1…5000 Гц с ускорением до ≈490 м/с² (50 g).

• Устойчив к одиночным ударам с пиковым ускорением до 5000 м/с² (около 500 g) и линейным перегрузкам до 2000 м/с² (≈200 g).

• Корпус – приборный блочный, предназначен для монтажа в панелях/панельках, без кабельного патрубка.

• Контакты обычно выполнены с металлическим покрытием (серебро, золото или их сочетания), что обеспечивает низкое сопротивление контакта и стабильность соединения.

• Разъём используется в аппаратуре общеклиматического исполнения, в том числе в промышленных и военных системах, где требуется повышенная вибро‑ и удароустойчивость.
