2РМТ22КПН10Г1В1В

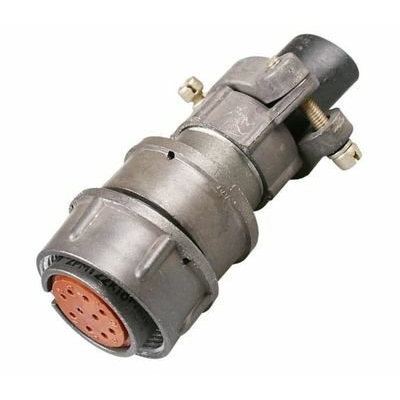

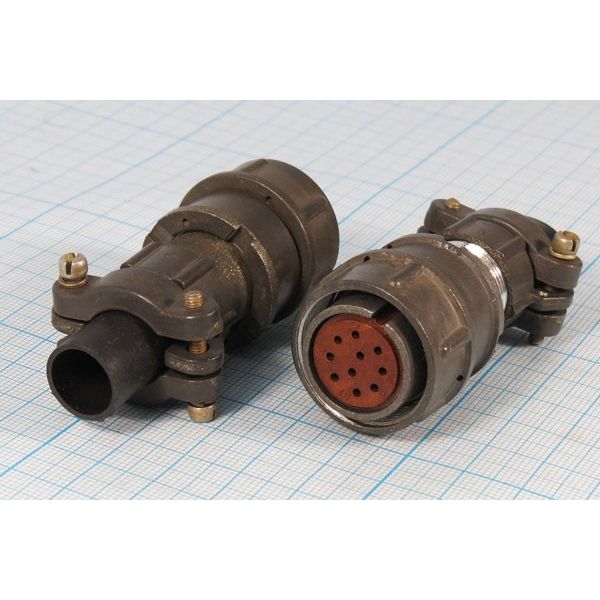

2РМТ22КПН10Г1В1В — это негерметичная кабельная розетка из серии 2РМТ, рассчитанная на низкочастотные электрические цепи постоянного и переменного тока. Она используется как часть разъёмного соединения «вилка–розетка» и применяется в промышленном, телекоммуникационном и радиоэлектронном оборудовании, где нужна надёжная, но не экстремально герметичная коммутация.

Назначение и сфера применения

Этот соединитель предназначен для работы в цепях постоянного и переменного тока с частотой до примерно 3 МГц, его используют в станках, панелях управления, измерительных приборах и другом промышленном оборудовании.
Разъёмы 2РМТ относятся к цилиндрическим низкочастотным, с резьбовым сочленением и одношпоночной поляризацией корпусов, что обеспечивает точное и надёжное соединение с ответной частью.

Конструкция и тип корпуса

2РМТ22КПН10Г1В1В — это кабельная розетка с прямым патрубком («ПН»), выполненная в металлическом корпусе; изолятор обычно изготавливается из карболита, что обеспечивает хорошую механическую и термостойкость.
Условный размер «22» соответствует посадочному диаметру корпуса, а буква «К» указывает на кабельную розетку, при этом контактный диаметр составляет 1,0 мм.

Электрические параметры

Количество контактов — 10, все контакты извлекаемые, с возможностью замены при необходимости.
Максимальный ток на один контакт обычно не более 7 А, суммарный ток по всем контактам — до примерно 58 А, а рабочее напряжение может достигать 560 В постоянного или переменного тока, а максимальное — порядка 700 В.

Эксплуатационные условия

Рабочий диапазон темперatur окружающей среды у большинства разъёмов 2РМТ, включая данный тип, составляет примерно –60…+100 °C, что позволяет применять их в условиях разного климата и промышленных объектов.
Сопротивление изоляции контактов из‑за корпуса обычно не менее 1000 МОм, сопротивление рабочих контактов — не более 5 мОм, а число сочленений‑расчленений составляет порядка 500 циклов, что подходит для регулярного обслуживания и перекоммутаций.

Краткая расшифровка маркировки

• 2РМТ — цилиндрический низкочастотный разъём с резьбовым сочленением.

• 22 — условный размер корпуса.

• К — кабельная розетка.

• ПН — прямой патрубок.

• 10 — количество контактов.

• Г1 — вероятно, вариант конструкции или способ монтажа контактов.

• В1В — климатическое исполнение и вид контактов/покрытий (серебро, стойкость к климатическим воздействиям).
