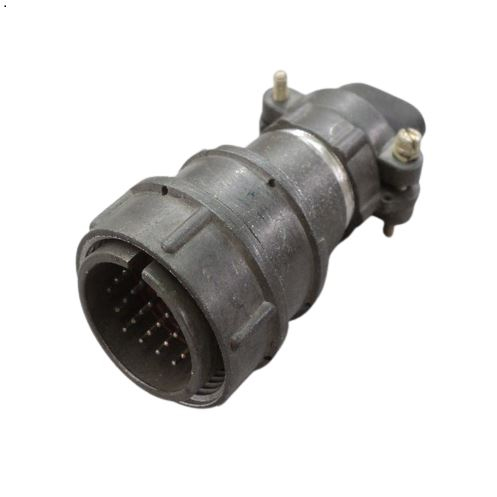

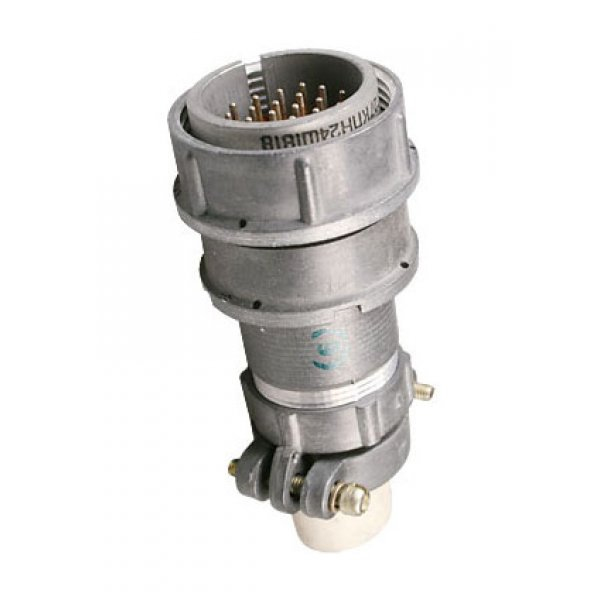

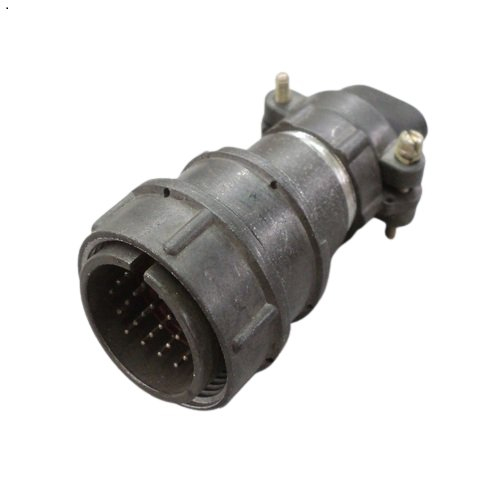

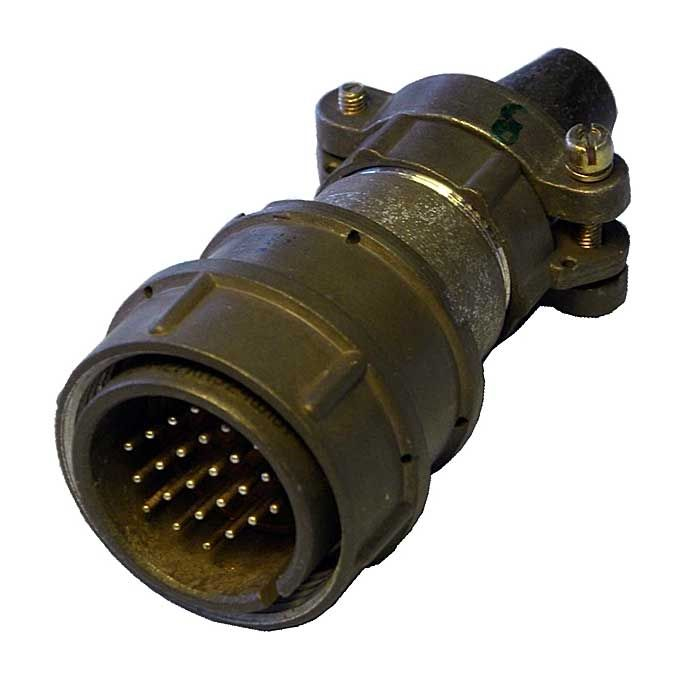

2РМТ27КПН24Ш1В1 — это цилиндрический низкочастотный электрический соединитель серии 2РМТ, кабельная вилка общего назначения с резьбовым соединением, для внутреннего монтажа, неэкранированный, тропикоустойчивый, климатическое исполнение В (всеклиматическое).

Конструкция и расшифровка обозначения

• 2РМТ — тип соединителя (низкочастотный цилиндрический, негерметичный, тропикоустойчивый).​

• 27 — условный размер корпуса, посадочный диаметр около 27 мм.

• К — кабельный корпус (вилка ставится на кабель, а не на панель).

• П — прямой патрубок под ввод кабеля (в отличие от «У» — угловой).​

• Н — для неэкранированного кабеля.​

• 24 — число контактов (24 извлекаемых контакта).

• Ш — штыревые контакты (вилка).

• 1 — теплостойкость до 100 °С.​

• В1 — всеклиматическое исполнение по ГОСТ 15150-69, вариант исполнения 1.

Корпус металлический, контактный блок карболитовый (или аналогичный термореактивный материал), фиксация соединённого положения — резьбовая муфта, контакт — извлекаемый, монтаж жил кабеля обычно обжимкой (опрессовкой).

Электрические характеристики

• Область применения: цепи постоянного и переменного тока частотой до нескольких МГц (для серии 2РМТ указывают до 3 МГц).​

• Количество контактов: 24, диаметр контакта порядка 1 мм.

• Максимальный ток на один контакт: обычно до 4–5 А для данного типоразмера; суммарно по соединителю — около 100 А (для 2РМ27КПН24Ш1В1 и близких типоразмеров).

• Максимальное рабочее напряжение: в серии 2РМТ — 560–700 В в зависимости от исполнения; для близкого 2РМ27КПН24Ш1В1 указывают диапазон до 560–700 В постоянного или эквивалентного амплитудного значения переменного.

• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях (для серии 2РМТ приводят ≥5000 МОм).

• Электрическая прочность изоляции: для соединителей 2РМТ при Uраб 560–700 В — испытательное напряжение порядка 1850–2300 В (амплитудное).​

Механика и надёжность

• Вибрация: синусоидальная, диапазон частот примерно 1–1000 Гц (для ряда источников по 2РМТ27КПН24Ш1В1 и близким моделям — до 5000 Гц).

• Устойчивость к ударам: многократные удары до 1000 м/с² (≈100 g), одиночные — до 5000 м/с² (≈500 g) для серии 2РМТ.​

• Линейное ускорение: до 2000 м/с² (≈200 g).​

• Минимальная наработка: 1000–5000 ч в зависимости от конкретных условий и источника (для отдельных описаний 2РМТ27КПН24Ш1В1 указывают 5000 ч).

• Число сочленений/расчленений: не менее 500 циклов.

• Минимальный срок сохраняемости: 15–25 лет (по разным ТУ и описаниям; для ряда описаний 2РМТ27КПН24Ш1В1 указано 25 лет). +3

Климат и условия эксплуатации

• Рабочий диапазон температур: от −60 до +100 °С.

• Смена температур: от −60 до +150 °С (для части документации по 2РМТ27КПН24Ш1В1).​

• Повышенная влажность: до 98% при +40 °C.​

• Предназначен для внутреннего монтажа во всеклиматическом исполнении В2.1 по ГОСТ 15150‑69.​

Область применения и совместимые части

Соединители серии 2РМТ, включая 2РМТ27КПН24Ш1В1, применяются в радиоэлектронной и радиотехнической аппаратуре, промышленной автоматике, различных блоках управления как соединители общего назначения для кабель–прибор и кабель–кабель.
