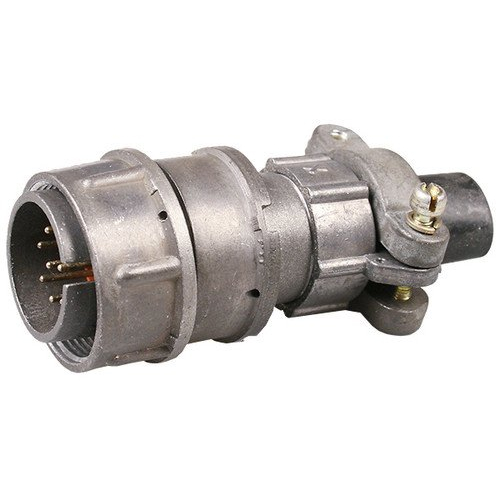

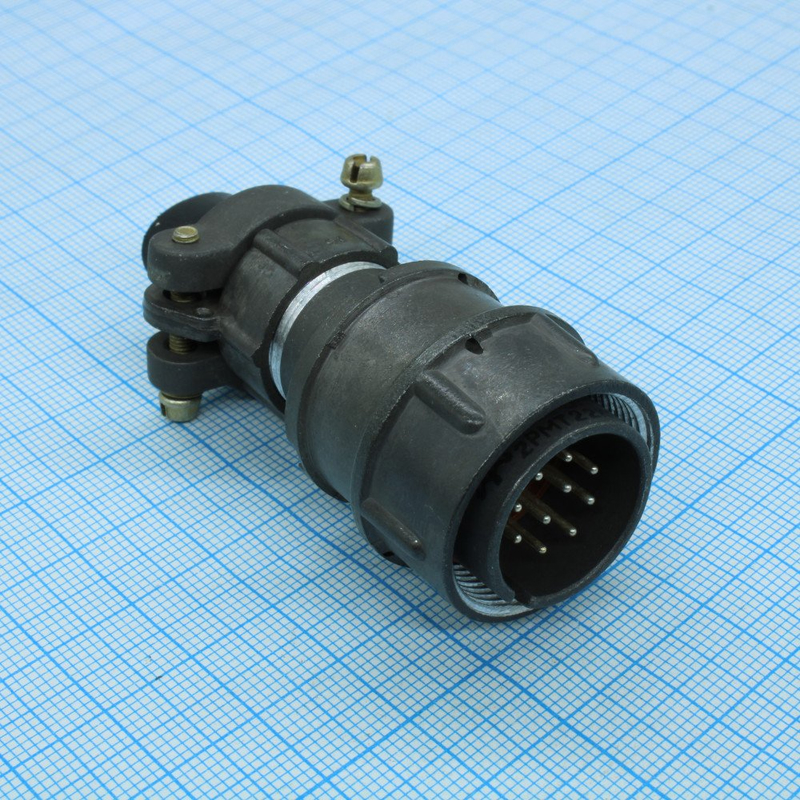

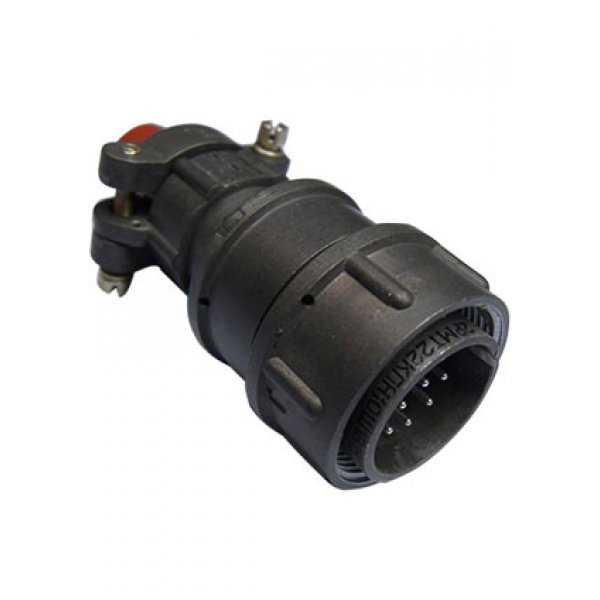

Разъем 2РМТ22КПН10Ш1А1В производства завода «Элекон» относится к серии низкочастотных цилиндрических соединителей 2РМТ и предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Это кабельная вилка с резьбовым способом сочленения, имеющая 10 круглых штырько‑контактов диаметром 1 мм, заключённых в карболитовый изолятор и металлический корпус. Корпус выполнен из алюминиевого сплава А‑22, с оксидным покрытием серого цвета, а изолятор — из карболита, окрашенного в коричневый цвет.

• Условный размер корпуса: 22.

• Вид корпуса: «К» — кабельный, прямой патрубок «П», накидная гайка «Н» для неэкранированного кабеля.

• Контакты — штыри, извлекаемые, с поляризацией по одной шпонке и ориентацией по пазу контактного кольца.

• Монтаж в корпусе — объемный, электрический монтаж — пайка проводов в отверстиях изолятора.

• Максимальный ток на один контакт: до 7 А (для контактов Ø 1 мм).

• Максимальный ток на весь разъем: до 58 А.

• Сопротивление контакта: не более 5 мОм.

• Сопротивление изоляции: не менее 1000–5000 МОм в зависимости от условий.

• Рабочий диапазон температур: примерно от −60 до +100 °С, климатическое исполнение В2.1.

• Разъем рассчитан на вибрацию до 50 g, многократные удары до 100 g и одноразовый удар до 500 g.

• Минимальный ресурс — порядка 500 сочленений/расчленений, при этом минимальная наработка составляет несколько тысяч часов.

Буква «5» в обозначении указывает вид приёмки (категория контроля по ОТК/приёмке), что характерно для разъёмов, прошедших определённый уровень проверки и предназначается для более ответственных применений в промышленной и военной электронике. Разъём применяют в стационарных и подвижных устройствах, где требуются надёжное низкочастотное соединение, устойчивость к вибрации и широкий температурный диапазон.
