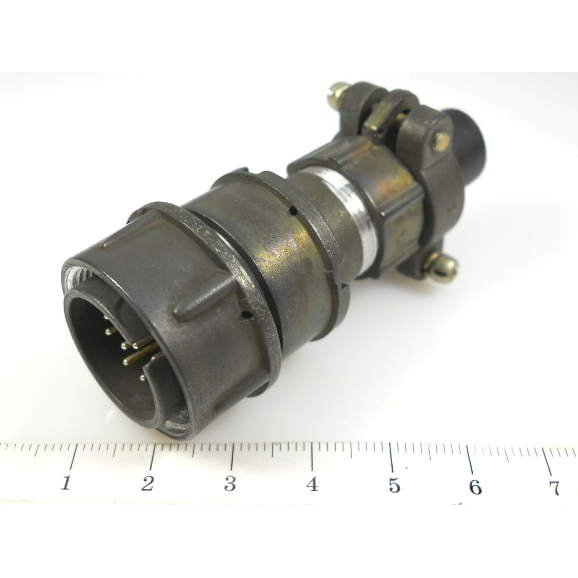

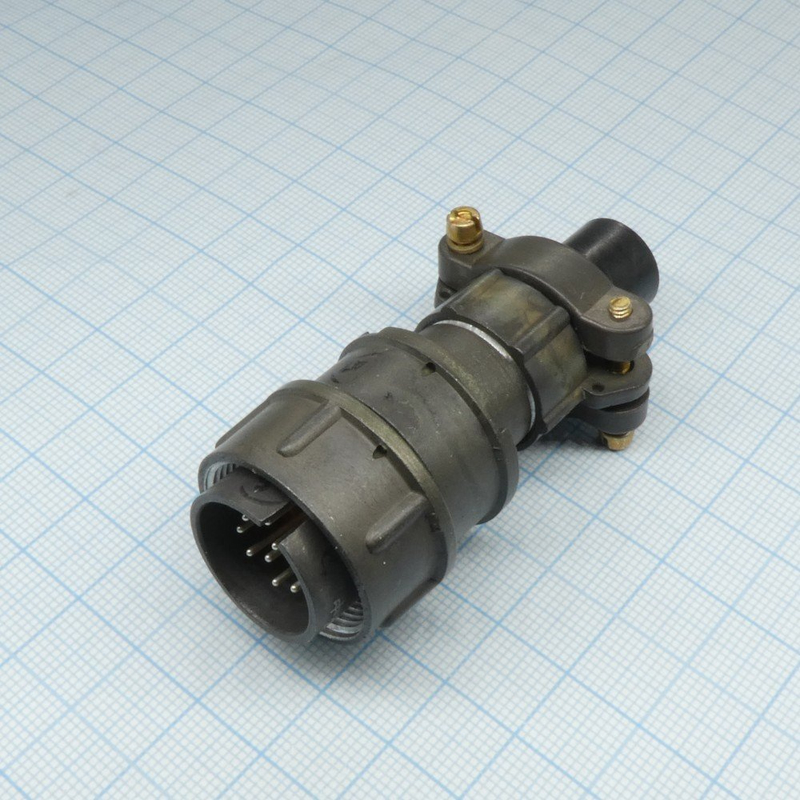

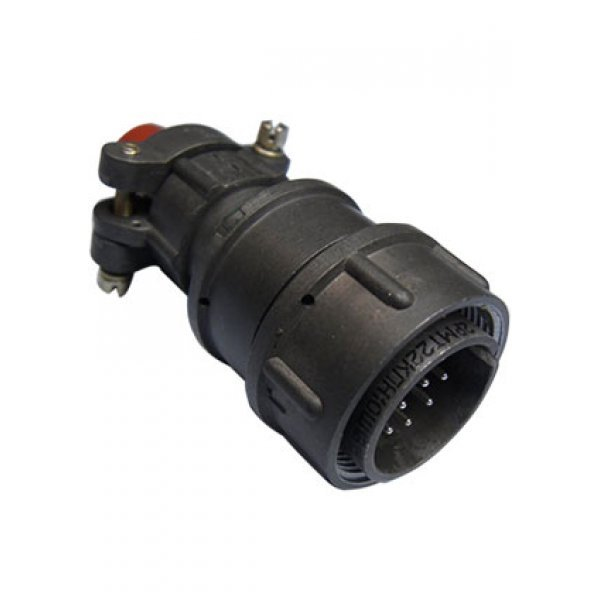

2РМТ22КПН10Ш1В1В «5» производства АО «Завод Элекон» — это цилиндрический низкочастотный соединитель серии 2РМТ, выполненный по ТУ ГЕ0.364.126. Это кабельная вилка с резьбовым соединением, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до нескольких мегагерц.

• Серия: 2РМТ, типоразмер 22 (условный размер корпуса).

• Количество контактов: 10 штыревых круглых контактов диаметром 1,0 мм.

• Корпус: металлический, из алюминиевого сплава А‑22, с оксидным покрытием и серым цветом.

• Изолятор: карболит, коричневый цвет, круглой формы.

• Метод сочленения: резьба М24×1 мм на накидной гайке патрубка.

• Максимальное рабочее напряжение: до 560 В постоянного или переменного тока.

• Рабочий ток на контакт: до примерно 7–8 А для контактов Ø 1,0 мм; общий ток на весь разъем может достигать порядка 50–60 А при равномерной нагрузке.

• Сопротивление электрического контакта: не более около 5 мОм для контактов Ø 1 мм.

• Сопротивление изоляции: не менее порядка 1000–5000 МОм.

• Электрическая прочность изоляции: около 1850 В при испытании.

• Контакты: штыри из латуни ЛС59‑1 с серебряным покрытием (Ag), извлекаемые.

• Метод электрического монтажа: пайка проводов к контактам.

• Метод механического монтажа: объемный монтаж в корпусе, патрубок прямой, гайка для неэкранированного кабеля (индекс «Н»).

• Герметичность: разъем не герметичный.

• Рабочая температура: от −60 до +100 °C; климатическое исполнение типа В2.1.

• Вибрация: работоспособность при синусоидальной вибрации до 5000 Гц с ускорением порядка 50 g.

• Механические удары: выдерживает многократные удары до около 100 g и одиночные до порядка 500 g.

• Уровень звукового давления: до порядка 170 дБ при акустических нагрузках.

• Ресурс: порядка 500 сочленений–расчленений, минимальная наработка — не менее тысячи часов.

• Приемка «5»: означает, что изделие прошло контроль представителя ОТК (внутренний или поставочный контроль) и соответствует установленным техническим требованиям.
