2РМТ22КПН4Г3В1В

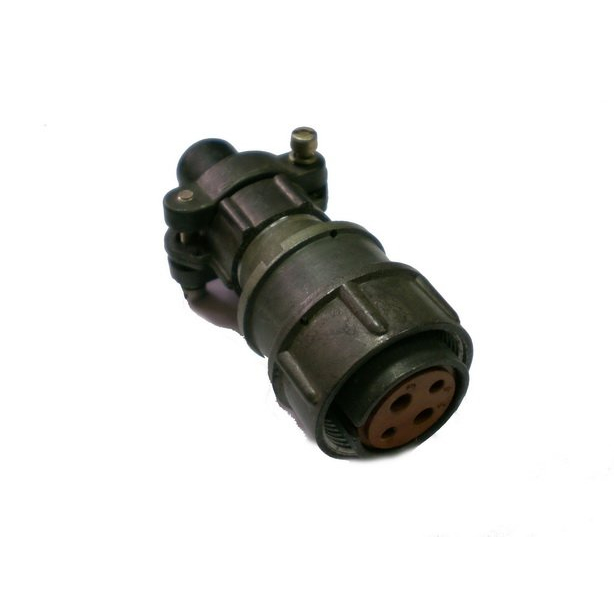

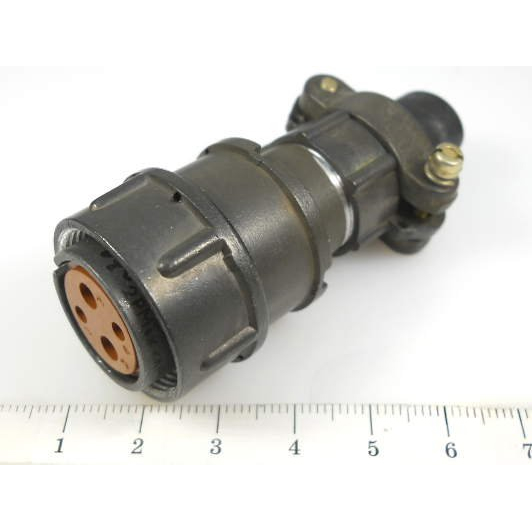

Разъём 2РМТ22КПН4Г3В1В — это низкочастотный цилиндрический негерметичный соединитель обще‑промышленного применения, выполненный в серии 2РМТ. Обычно его используют как кабельную розетку для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, а также в промышленном оборудовании.

Назначение и конструкция

• Представляет собой 4‑контактный кабельный разъём с прямым патрубком и металлическим корпусом, в котором контакты извлекаемые.

• Изолятор выполнен из термореактивного материала (часто карболит), контакты покрыты серебром или золотом, что обеспечивает низкое переходное сопротивление и стабильность контакта.

Электрические параметры

• Рабочее напряжение до 560 В постоянного или переменного тока, максимальное напряжение кратковременно может достигать порядка 700 В.

• Максимальный ток на контакты — до примерно 18–32 А в зависимости от диаметра контакта (2 мм и 3 мм), сопротивление контактов не превышает нескольких миллиом.

Условия применения

• Рабочий диапазон температур обычно от −60 °C до +100 °C, что соответствует всеклиматическому исполнению класса В.

• Соединители рассчитаны на многократные сочленения‑расчленения (порядка 500 циклов), обладают повышенной стойкостью к вибрациям и механическим ударам, линейное ускорение до 2000 м/с².

Монтаж и особенности

• Монтируется на кабель методом обжима или пайки; сочленение с вилкой выполняется резьбовым замком, обеспечивающим надёжную фиксацию и разумную пылезащищённость контактов.

• Исполнение негерметичное, но тропико‑ и виброустойчивое, что позволяет применять 2РМТ22КПН4Г3В1В в условиях промышленного и наземного оборудования, где не требуется полной герметизации.
