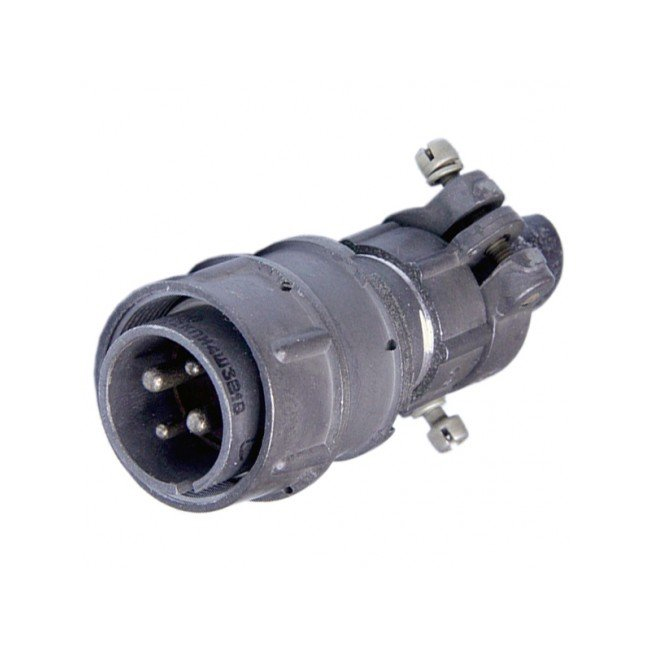

2РМТ22КПН4Ш3В1В (Элекон) — это негерметичная цилиндрическая кабельная вилка серии 2РМТ, рассчитанная на 4 контакта, предназначенная для монтажа на кабель и применения в электрических цепях постоянного и переменного тока.

Общее назначение и конструкция

• Серия: 2РМТ, низкочастотный цилиндрический соединитель, кабельное исполнение с прямым патрубком.

• Корпус выполняется из металла, изолятор — из карболита (фенопласт), контакты покрыты серебром.

• Соединение — резьбовое, исключает ненамеренное расчленение при вибрации и ударах.

Электрические параметры

• Количество контактов — 4, из них два диаметром 2 мм и два диаметром 3 мм.

• Максимальный рабочий ток на контакт: до 18 А для 2‑мм и до 32 А для 3‑мм контакта, общая токовая нагрузка на соединитель — до 80 А.

• Рабочее напряжение — не более 560 В, максимальное — до 700 В; частота переменного тока — до примерно 3 МГц.

Условия работы и надежность

• Диапазон рабочих температур: от −60 °C до +100 °C; допускает перегрев контактов до около +180 °C при температурных циклах.

• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм, сопротивление контакта — единицы мОм на контакт.

• Соединитель рассчитан на большое число сочленений‑расчленений порядка 500 циклов и на срок сохраняемости до 15 лет.

Механические и климатические характеристики

• Выдерживает ударные нагрузки с ускорением до 500 g (одиночные удары) и до 100 g (многократные), а также линейные ускорения до примерно 2000 м/с².

• Используется в жестких климатических условиях, включая пониженное атмосферное давление до порядка мм рт. ст.

• Климатическое исполнение относится к типу УХЛ2 по ГОСТ 15150‑69, что делает разъем пригодным для наземного и бортового оборудования.
