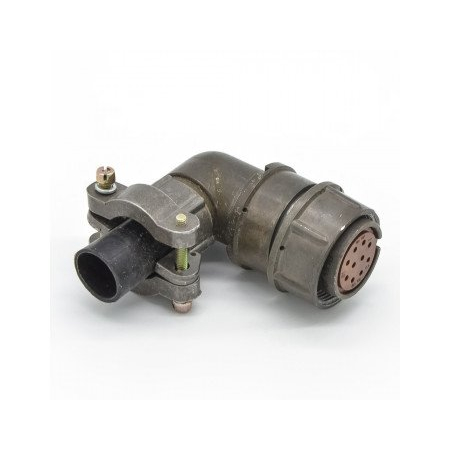

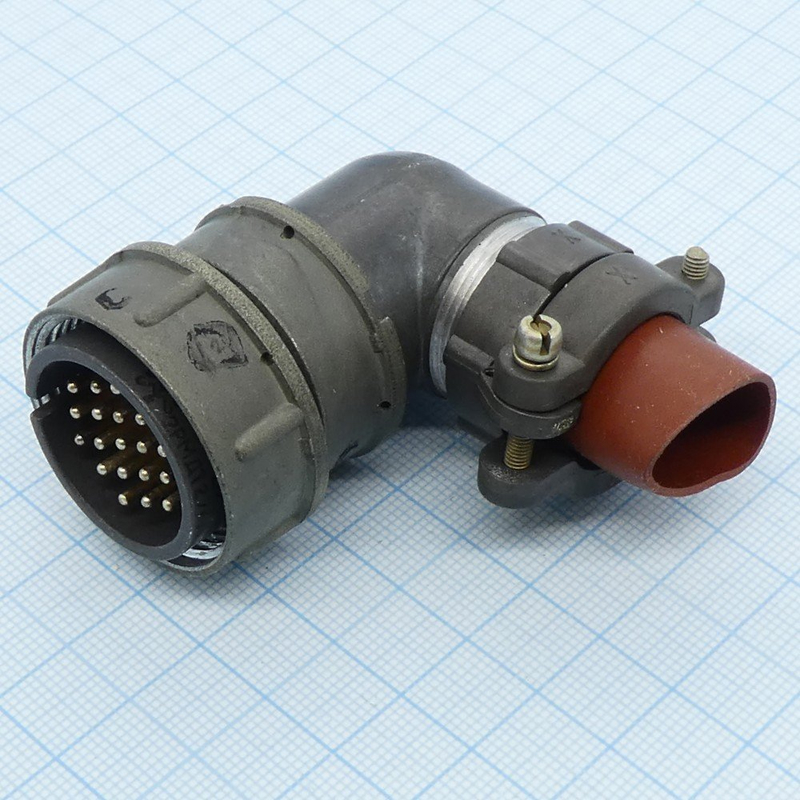

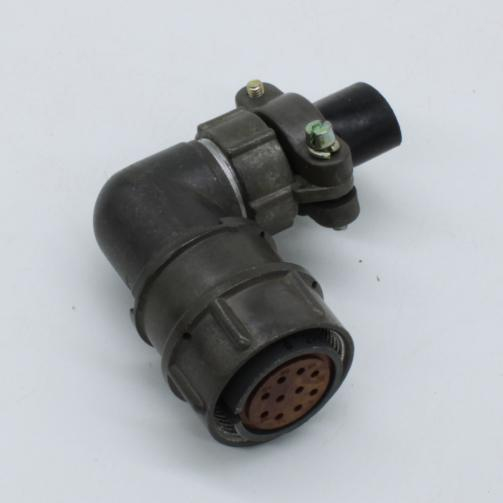

Разъем2РМТ22КУН10Г1В1В «Элекон» — это негерметичный цилиндрический низкочастотный соединитель серии 2РМТ, выполненный в видерозетки кабельного исполнения с угловым патрубком и предназначен для работы в электрических цепях постоянного и переменного тока.

• Серия и тип: 2РМТ, розетка кабельная, угловой патрубок, неэкранированный кабель (индексы «К» – кабельный, «У» – угловой, «Н» – гайка для неэкранированного кабеля).

• Условный размер корпуса: 22 (габарит 22).

• Количество контактов: 10 штыревых контактов диаметром 1 мм.

• Изолятор: карболит (фенопласт), материал корпуса — алюминиевый сплав А‑22 с оксидированным покрытием.

• Максимальное рабочее напряжение: до 560 В постоянного или переменного тока.

• Максимальный ток на контакт: до 7 А (для контактов Ø 1 мм), суммарный ток на разъем — до примерно 58 А.

• Сопротивление контакта: не более 5 мОм на контакт Ø 1 мм.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: около 1850 В при максимальном рабочем напряжении 560 В.

• Климатическое исполнение: В2.1, рабочий диапазон температур примерно от–60 до +100 °C , допустимая относительная влажность до 98% при +25 °C.

• Механические нагрузки: разъем рассчитан на вибрации до 50 g, многократные удары до 100 g и одиночные удары до 500 g; выдерживает до 500 сочленений‑расчленений.

• Ресурс и срок хранения: минимальная наработка порядка 1000–175 000 часов (в зависимости от температуры контакта), максимальный срок хранения до 15 лет.

• Вид монтажа: механический — объемный, электрический — пайка (контакты извлекаемые, латунные, с серебряным покрытием Ag).

• Габариты: приблизительно 29×62×47,3 мм, масса около 46,2 г.

• Ориентация и поляризация: одношпоночная поляризация корпуса, фиксация положения контактов по пазу, рабочее положение — любое.
