Описание

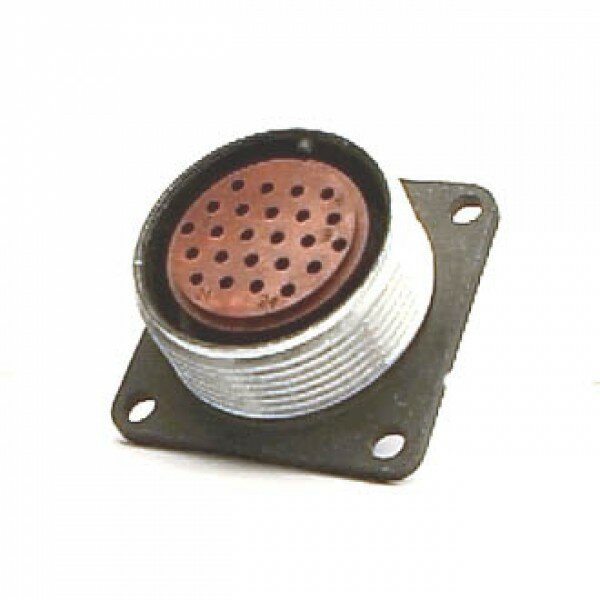

2РМТ27Б

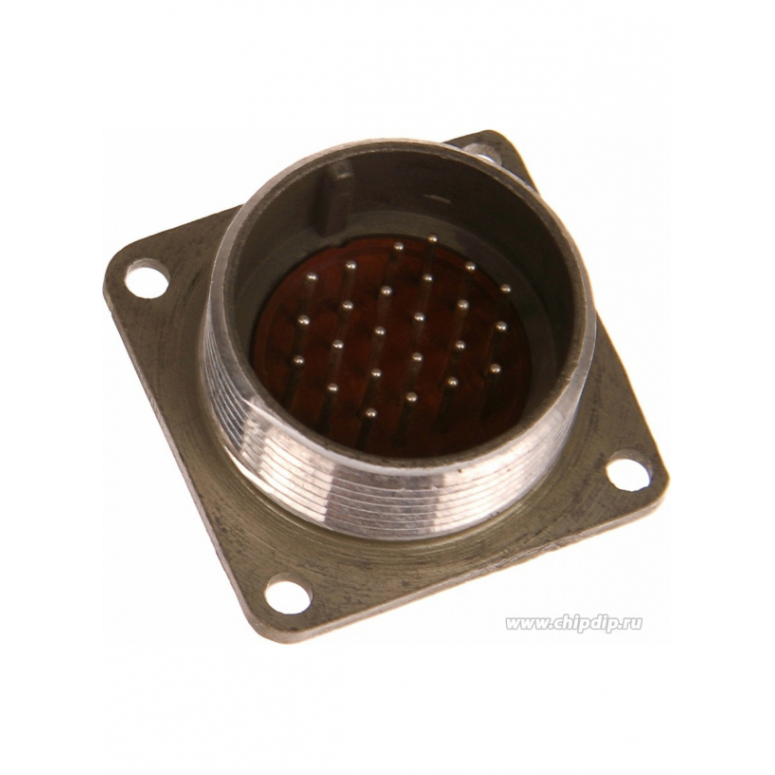

2РМТ27Б — это серия цилиндрических низкочастотных электрических разъёмов (соединителей) с резьбовой фиксацией, блочного (приборного) монтажа, условный диаметр корпуса 27 мм.
Назначение и область применения
Предназначены для работы в цепях постоянного и переменного токов до максимального рабочего напряжения 560–700 В (в зависимости от исполнения).
Используются в аппаратуре автоматики, связи, промышленной и транспортной электронике как многоконтактные разъёмы для съемного соединения жгутов и блоков.
Конструкция и расшифровка обозначения
На примере 2РМТ27БПН24Ш1В1В:
«2РМТ» – тип соединителя (цилиндрический, низкочастотный, тропикоустойчивый, негерметичный).
«27» – условный размер корпуса (посадочный диаметр 27 мм).
«Б» – вид корпуса: блочный (приборный), в отличие от кабельного «К».
«П» / «У» – тип патрубка (П – прямой, У – угловой); возможен вариант без патрубка.
Буквы и цифры далее (например, «24Ш1В1В») задают число контактов, тип контактов (штырь или гнездо), вид покрытия и другие конструктивные особенности.

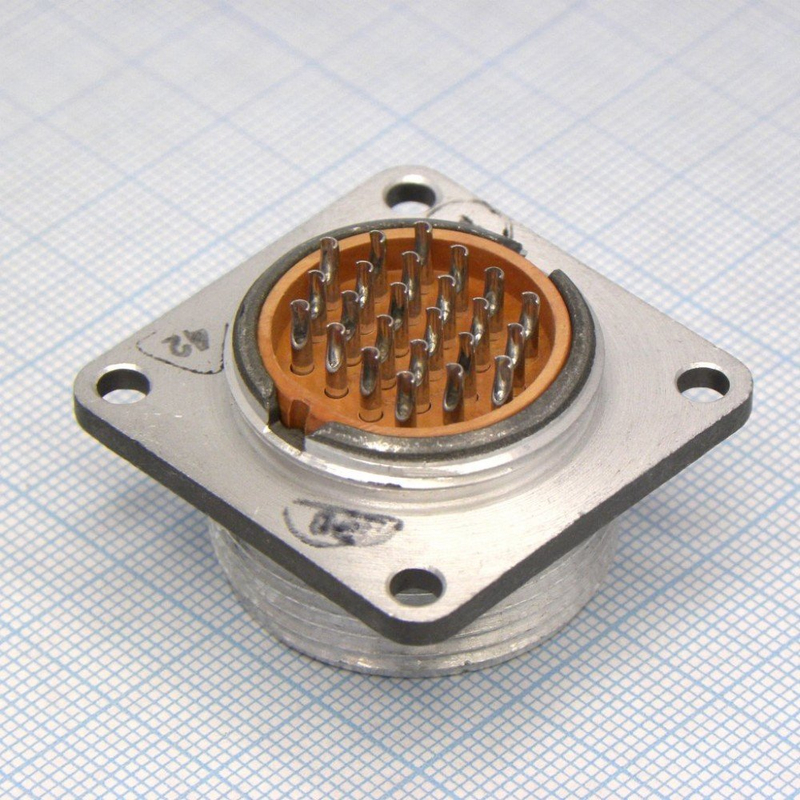

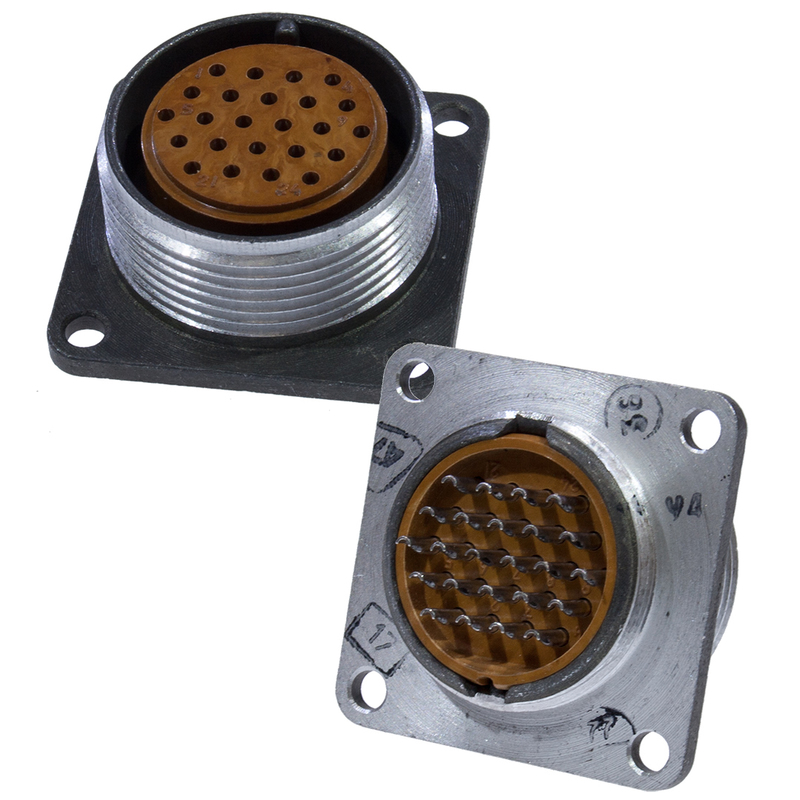

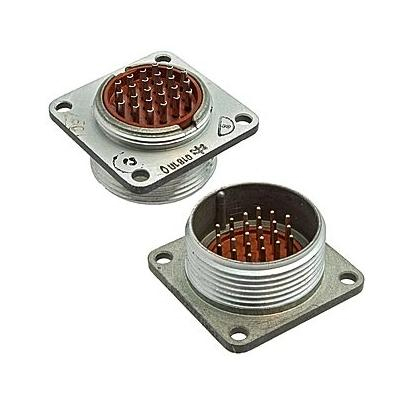

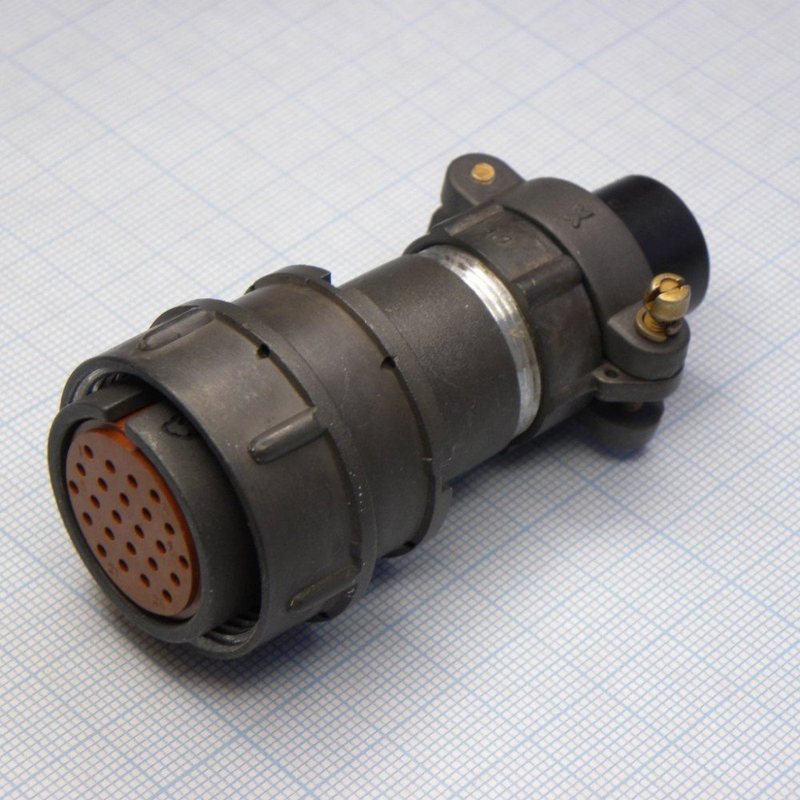

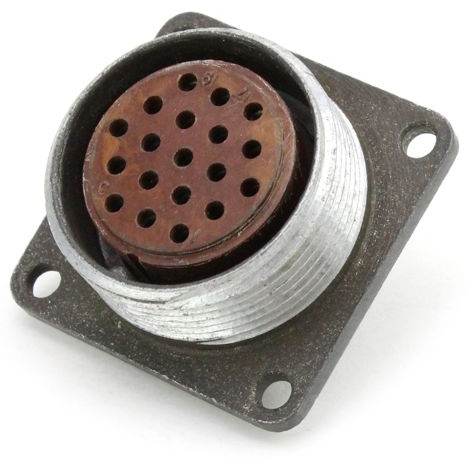

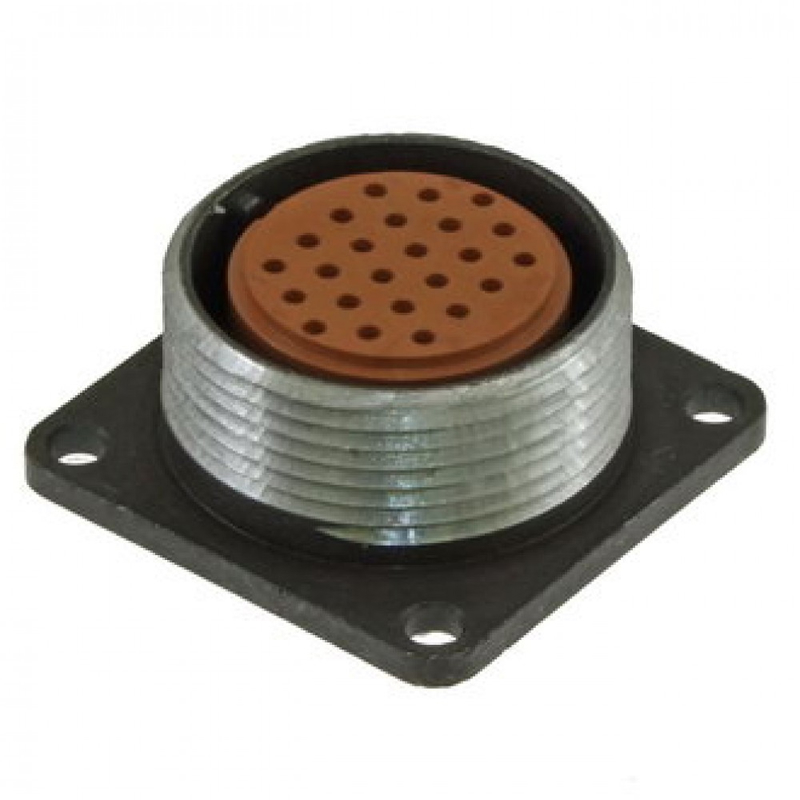

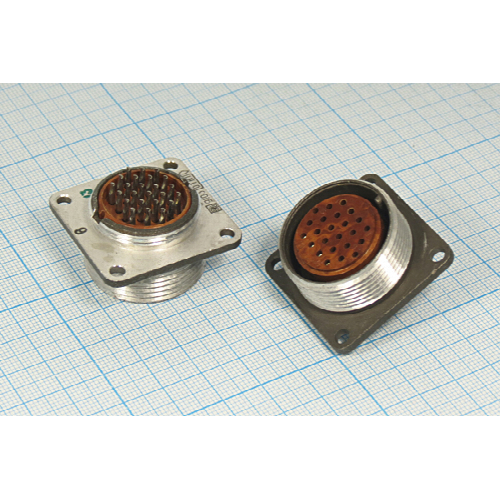

В серии 2РМТ27Б встречаются как вилки (Ш – штырь), так и розетки (Г – гнездо), приборные и кабельные.
Электрические характеристики
Для типичных соединителей 2РМТ/2РМТ27Б: +3
Максимальное рабочее напряжение: 560–700 В.
Ток на один контакт (зависит от диаметра):
∅1,0 мм: примерно 5–8 А.
∅1,5 мм: примерно 7–15 А.
∅2,0 мм: около 18 А.
∅3,0 мм: около 32 А.
Суммарная токовая нагрузка на соединитель: диапазон порядка 27–260 А (по серии 2РМТ).
Сопротивление изоляции: не менее 5000 МОм.
Электрическая прочность изоляции:
при 560 В: пробное испытательное напряжение около 1850 В.
при 700 В: около 2300 В.
Емкость между контактами: не более 6 пФ.
Механическая прочность и ресурсы
Минимальная наработка: 1000 ч.
Число циклов сочленений/расчленений: порядка 500.
Минимальный срок сохраняемости: около 15 лет.
Устойчивость к механическим и вибрационным воздействиям (для всей серии 2РМТ):
Синусоидальная вибрация: 1–5000 Гц, ускорение до 490 м/с² (≈50 g).
Акустический шум: 50–10000 Гц, до 170 дБ.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
