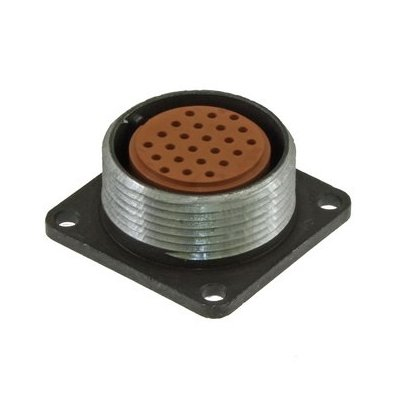

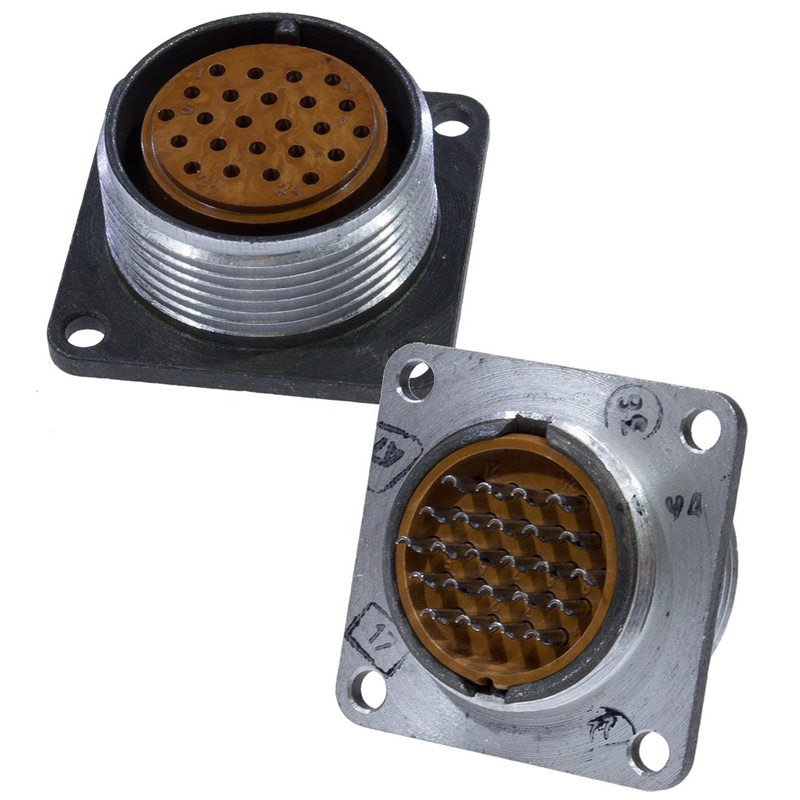

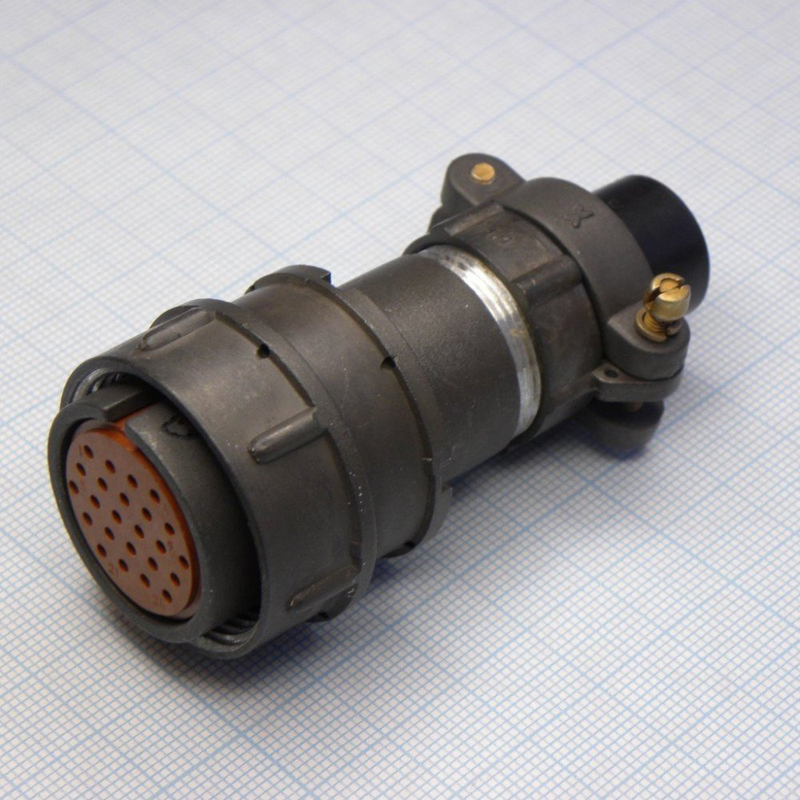

2РМТ27Б24Г1В1В «Элекон» — это приборная цилиндрическая низкочастотная розетка из серии соединителей 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц.

Общее назначение и конструкция

• Серия 2РМТ относится к стандартным низкочастотным цилиндрическим соединителям внутреннего объемного монтажа, используемым в промышленной аппаратуре, радиоэлектронных устройствах и авиационно‑космической технике.

• Исполнение «Б» означает приборную (блочную) розетку с резьбовым способом сочленения, устанавливаемую на панель или корпус прибора; монтаж электрический — обычно пайка в отверстия изолятора.

Основные параметры

• Корпус выполнен из алюминиевого сплава А‑22, изолятор — из карболита; контакты круглого сечения, гнезда, материал контактов — латунь ЛС59‑1 с серебряным покрытием.

• Количество контактов — 24 штуки, диаметр контактов 1 мм; допустимый рабочий ток на один контакт до 5 А, максимальный ток на весь разъём — до 100 А, рабочее напряжение до 560 В переменного/постоянного тока.

Эксплуатационные условия

• Климатическое исполнение В2.1 по ГОСТ 15150‑69: температурный диапазон примерно от −60 до +100 °C, относительная влажность до 98% при +25 °C, допускается работа в разреженной атмосфере.

• Разъём рассчитан на значительные механические нагрузки: выдерживает синусоидальную вибрацию до 50 g в диапазоне 1–5000 Гц, многократные удары до 100 g и одиночные удары до 500 g, а также акустические шумы с уровнем до 170 дБ.

Монтаж и эксплуатационные свойства

• Монтаж механический — на панель по двум отверстиям диаметром около 3,4 мм, расстояние между центрами — примерно 29 мм; корпус имеет шаг резьбы накидной гайки M30×1,5.

• Разъём не герметичный, ориентация контактов задаётся пазом и шпонкой; ресурс — не менее 500 циклов сочленения‑расчленения, минимальная наработка при максимальной температуре контакта 80 °C — порядка 175 000 часов.
