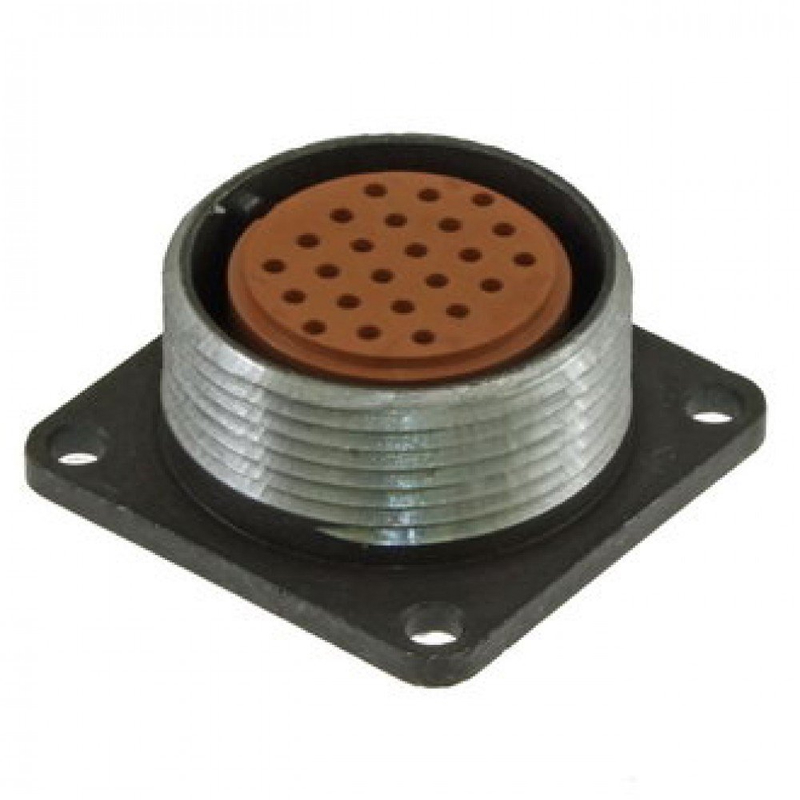

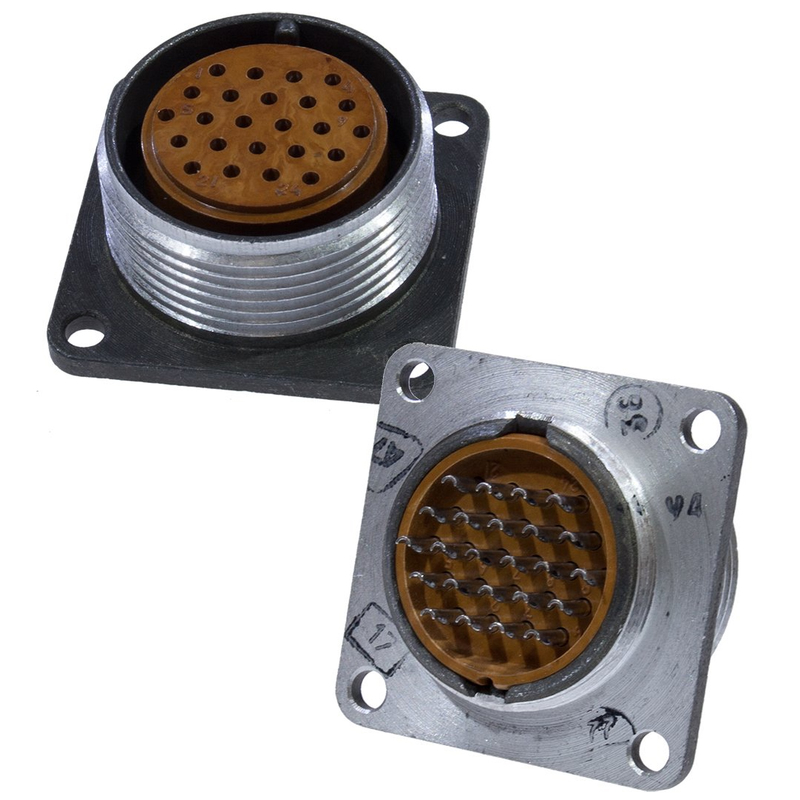

Разъём2РМТ27Б24Г1В1В (Элекон) — этоцилиндрический низкочастотный приборный разъём розеточного типа российского производства, относящийся к серии 2РМТ и предназначендля соединения электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры.

• Относится к серии2РМТ , конструктивно выполнен какрозетка блочного приборного исполнения (фиксация на панели, без патрубка).

• Используется в устройствах с умеренными и повышенными токовыми нагрузками, в том числе в наземной и судовой аппаратуре, где требуется надёжное сочленение без герметизации.

• Количество контактов : 24 (все гнездовые, диаметр хвостовика 1 мм).

• Максимальное рабочее напряжение : до 560–700 В (разные источники указывают 560 В по ТУ и 700 В в сводных описаниях).

• Рабочий ток на контакт : до 5 А (для контактов Ø 1 мм), максимальный суммарный ток разъёма — порядка 100 А.

• Тип контактов : гнёзда, материал — латунь ЛС59‑1, покрытие — серебро (Ag).

• Климатическое исполнение —В2.1 по ГОСТ 15150‑69 , рабочий диапазон температурот −60 до +100 °C , относительная влажность до 98% при +25 °C.

• Материал корпуса —алюминиевый сплав А‑22 , изолятор —карболит , корпус оксидирован и окрашен в серый цвет, изолятор — коричневый.

• Герметизации нет, корпус негерметичный, но сохраняет работоспособность при атмосферном давлении от высокого вакуума до нормальных значений.

• Габариты: примерно36×36×25 мм , масса около28–33 г.

• Механическая прочность: выдерживает синусоидальную вибрацию до 50 g в диапазоне 1–5000 Гц, многократные удары до 100 g и однократные удары до 500 g.

• Электрическая прочность изоляции — порядка1850 В , сопротивление изоляции не менее5000 МОм.

• Монтаж корпуса —на панель при помощи двух монтажных отверстий, шаг резьбовой части накидной гайкиM30×1,5 мм.

• Электрическое соединение —пайка провода к контактам , все контакты гильзовые, извлекаемые, что позволяет при необходимости заменить или переустановить контакт.
