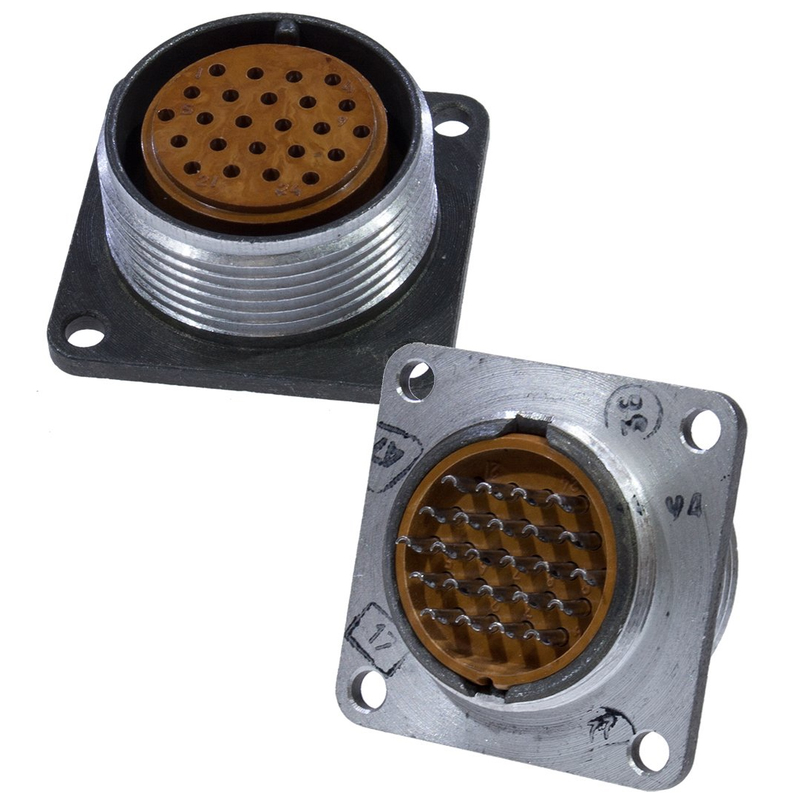

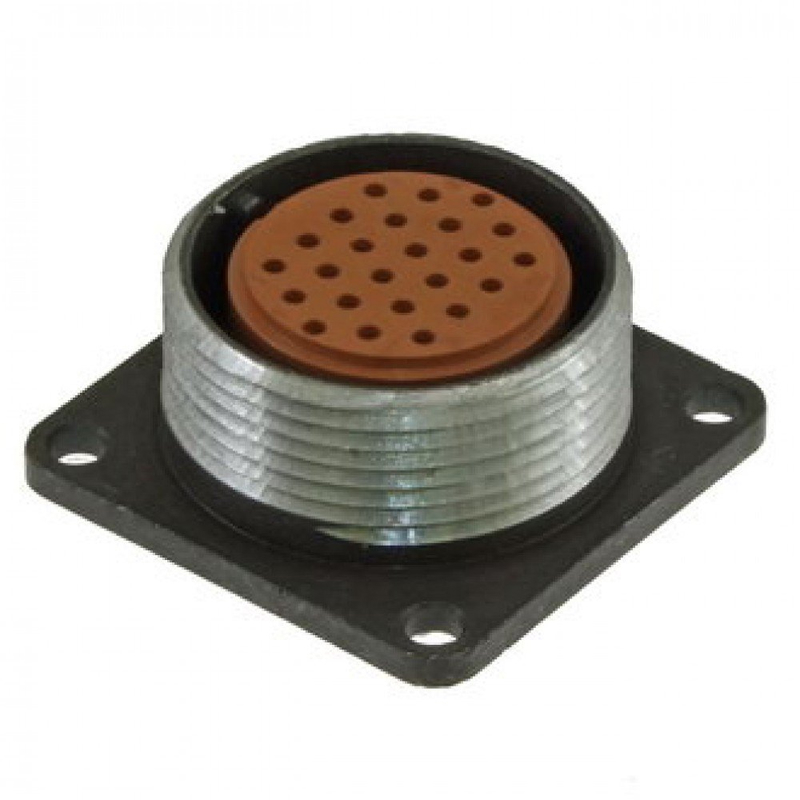

Разъём2РМТ27Б24Г1В1В Элекон «5» — этоцилиндрический низкочастотный разъём серии 2РМТ , выполненный в видерозетки блочного типа для внутреннего монтажа.

• Типоразмер и конструкция: условный размер корпуса 27, корпус приборный (обозначение «Б»), розетка блочная, без патрубка.

• Контакты: 24 гнездовых контакта диаметром 1 мм, материал контактов — латунь ЛС59‑1, покрытие — серебро (Ag). Контакты извлекаемые.

• Электрические параметры:

  • максимальный рабочий ток на контакт — до 5 А;

  • максимальное рабочее напряжение — до 560 В;

  • сопротивление контактов не более 5 мОм, сопротивление изоляции — порядка 5000 МОм.

• Материалы: корпус — алюминиевый сплав А‑22, оксидированное покрытие, серый цвет; изолятор — карболит, коричневый цвет.

• Метод монтажа:

  • механический — на панель по двум отверстиям (межцентровое расстояние около 29 мм, диаметр отверстий ~3,4 мм);

  • электрический — пайка проводов непосредственно в контактные гнёзда.

• Соединение: резьбовое сочленение с ответной вилкой по резьбе M30×1,5 мм, поляризация корпуса — одношпоночная; возможна герметичность по манжете или уплотнительной втулке в комплекте с соответствующей вилкой, но сама розетка без встроенной герметизации.

• Климатическое исполнение: В2.1, допустимый диапазон рабочих температур — от примерно –60 °С до +100 °С, допустимая относительная влажность до 98% при +25 °С.

• Механическая стойкость: рассчитан на многократные удары и вибрацию, заявленный ресурс — не менее 500 циклов сочленения/расчленения, гарантированная наработка — сотни тысяч часов при нормальных режимах.

• ТУ и маркировка: изделие изготавливается по техническим условиямГЕ0.364.126ТУ , маркировка «5» указывает на вид приёмки (внутренний контроль завода‑изготовителя).
