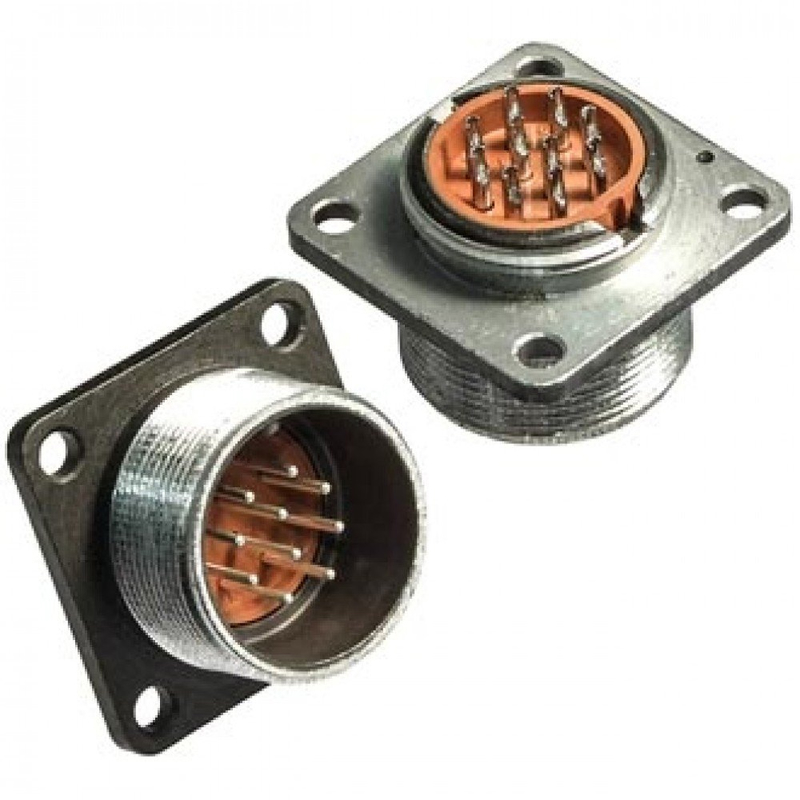

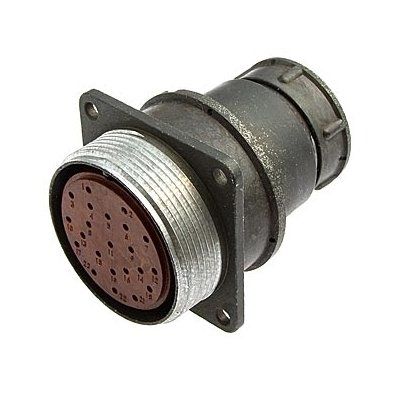

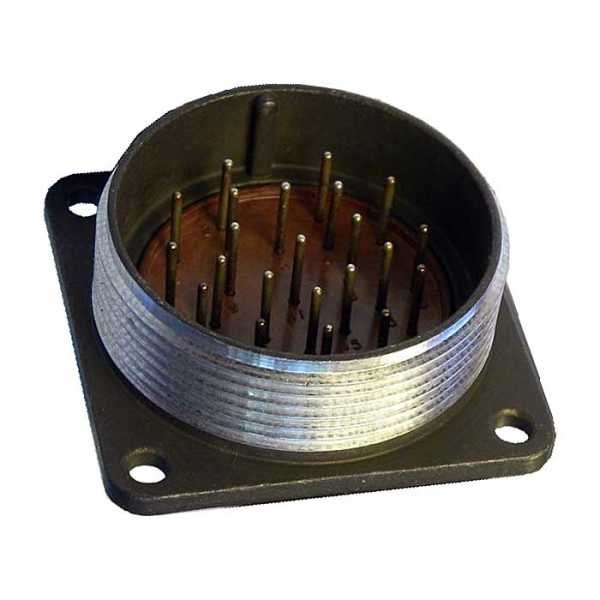

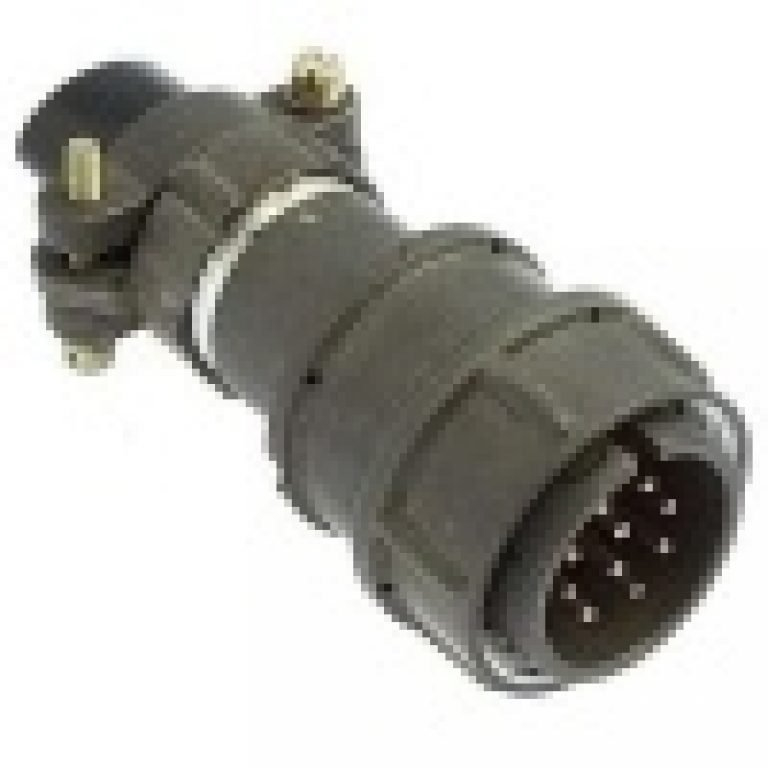

Соединитель 2РМТ36Б22Ш1В1В, «приёмка 5», — это отечественный низкочастотный цилиндрический электрический разъем, выполненный в форме блочной (приборной) вилки для монтажа на приборы.

Расшифровка маркировки

• 2РМТ — серия низкочастотных цилиндрических разъемов с резьбовой фиксацией.

• 36 — условный размер корпуса разъема.

• Б — блочное (приборное) исполнение корпуса, без патрубка.

• 22 — число контактов в разъеме.

• Ш1 — вилка (штепсель) с одним рядом контактов.

• В1В — серебряное покрытие контактов, «всеклиматическое» тропикоустойчивое исполнение.

• «5» — обозначение приёмки по техническим условиям (ГЕ0.364.126ТУ), ориентированной, как правило, на более высокую категорию качества и надежности.

Основные технические параметры

• Предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц.

• Максимальное рабочее напряжение — 560 или 700 В в зависимости от условий, с соответствующим испытательным напряжением изоляции (около 1850–2300 В).

• Токовая нагрузка: до 6 А на отдельный контакт, суммарный ток соединителя — до 110 А.

• Сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 5000 МОм при нормальных условиях.

• Ёмкость между контактами — не более 6 пФ.

Условия эксплуатации и конструкция

• Климатическое исполнение — всеклиматическое (В2.1), рабочий диапазон температур обычно от −60 °C до +100 °C, с возможностью кратковременных перегревов до около +150–+180 °C.

• Влагозащищён, устойчив к вибрации, ударам и линейным перегрузкам, рассчитан на работу в условиях повышенной влажности и агрессивных сред (туман, плесень, соленый туман и т.п.).

• Используется во внутреннем монтаже аппаратуры, чаще всего в блочно‑модульных системах, измерительном и промышленном оборудовании, где требуется надежное многоконтактное соединение.
