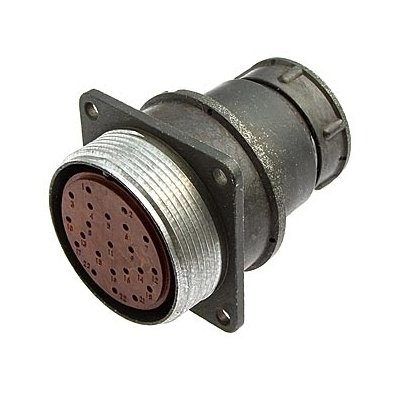

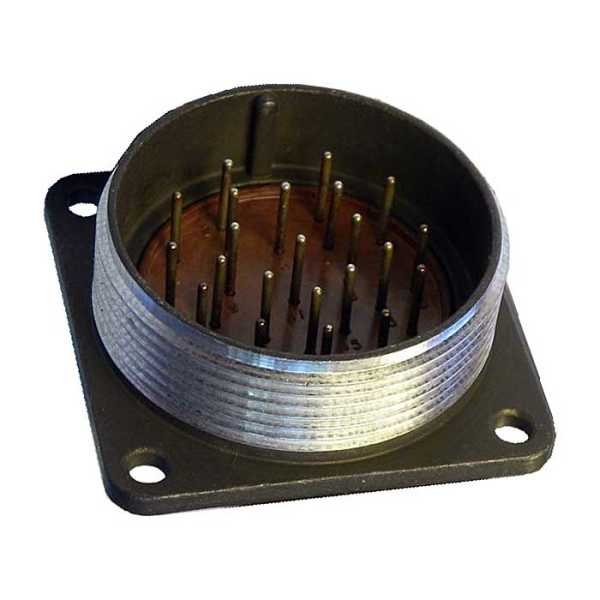

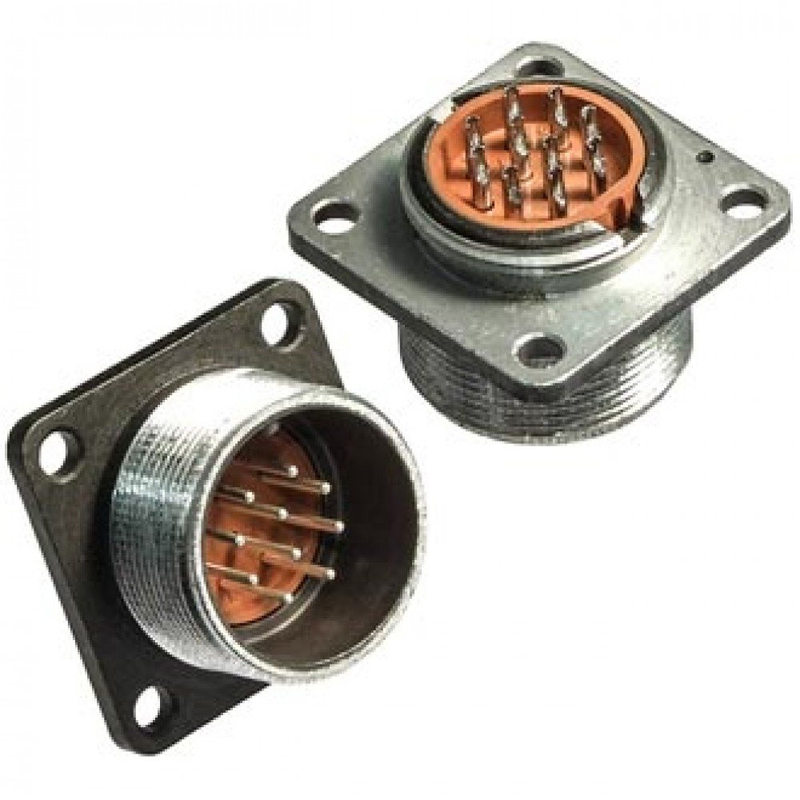

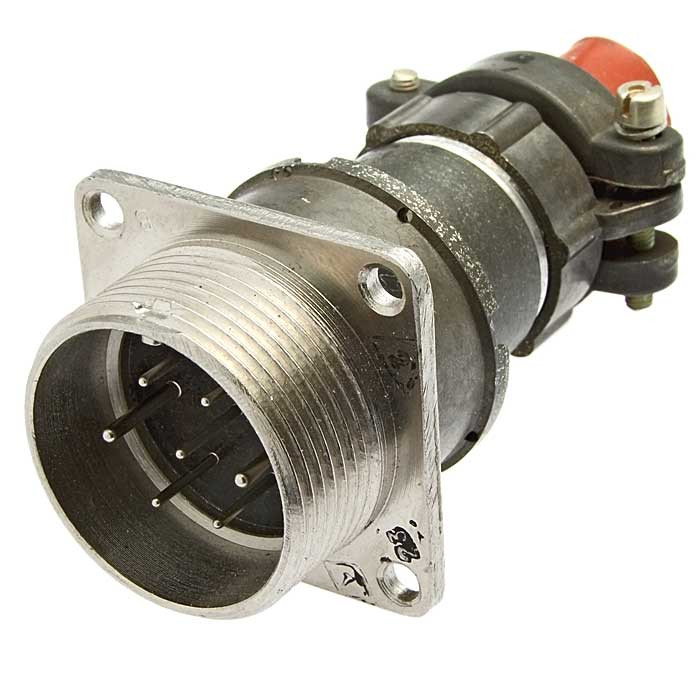

2РМТ36Б22Ш1В1В «5» — это низкочастотный цилиндрический электрический соединитель, относящийся к серии 2РМТ, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Принятое в обозначении ‹‹5›› указывает на категорию приёмки/контроля по соответствующим техническим условиям.

Основные технические данные

Соединитель имеет 22 контакта, выполнены по типу вилки (Ш), блочного корпуса (Б), без патрубка, предназначен для приборного (внутреннего) монтажа. Покрытие контактов — серебро (В), что обеспечивает хорошую проводимость и приемлемую стойкость к окислению.

Рабочее напряжение — до 560 или 700 В в зависимости от условий эксплуатации, электрическая прочность изоляции при испытаниях — 1850–2300 В. Сопротивление изоляции не менее 5000 МОм, сопротивление контактов — не более 5 мОм, ёмкость между контактами — не более 6 пФ.

Токовая нагрузка и механические свойства

Токовая нагрузка на один контакт — 6 А, максимальная суммарная нагрузка на весь соединитель — порядка 110 А. Усилие расчленения обоймы (пары вилка–розетка) не превышает примерно 294 Н (30 кгс), что обеспечивает надёжную фиксацию и удовлетворительную лёгкость разъединения.

Разъём рассчитан на многократные (до порядка 500) сочленений‑расчленений и имеет минимальный срок сохраняемости около 15 лет до ввода в эксплуатацию.

Климатическое и эксплуатационное исполнение

Климатическое исполнение — всеклиматическое В2.1 по ГОСТ 15150‑69, что позволяет использовать разъём в широком диапазоне температур и влажности, включая тропические условия. Максимальная рабочая температура до +100 °C, изделие устойчиво к воздействию синусоидальной вибрации, механических ударов и линейных ускорений, характерных для бортовой аппаратуры и промышленной техники.
