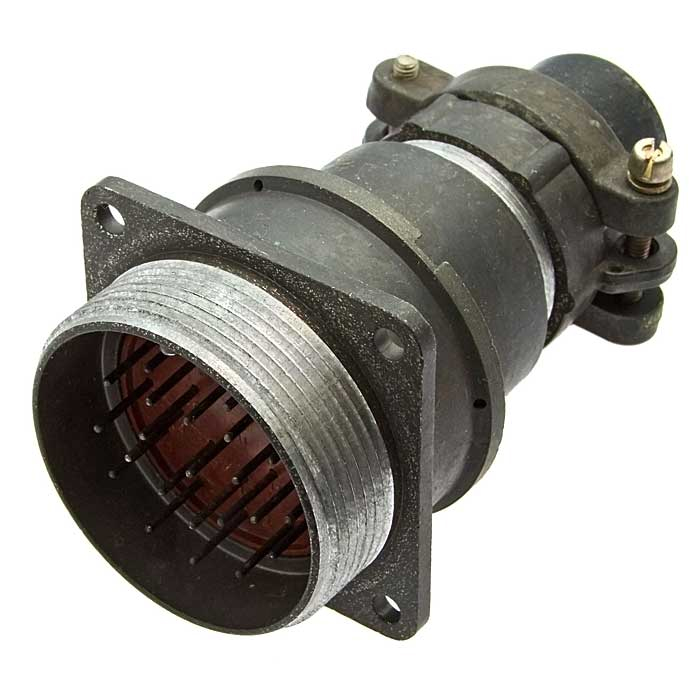

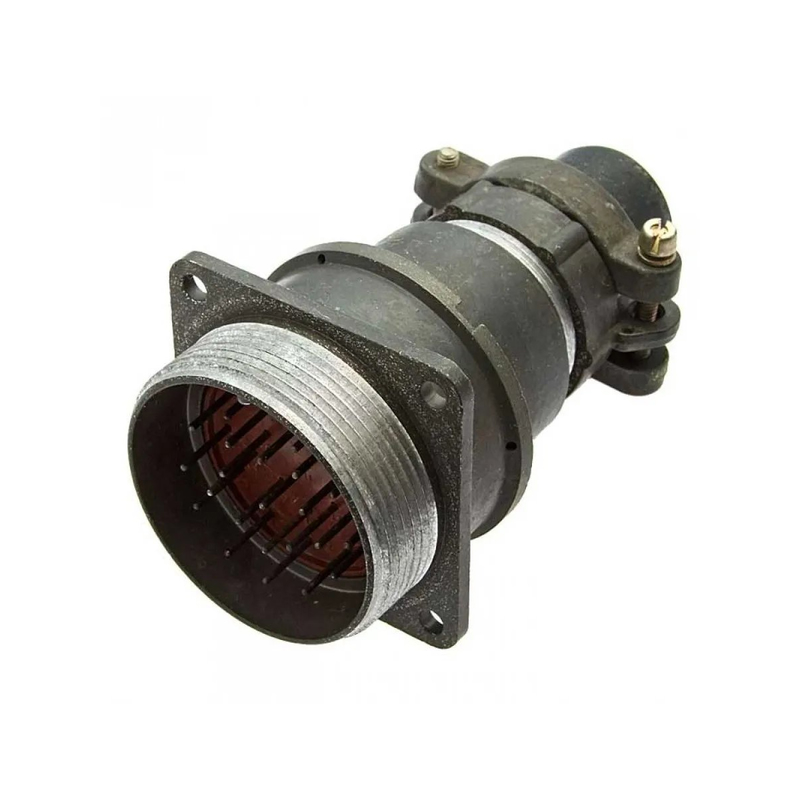

2РМТ36БПН20Ш2В1В — это электрический разъём цилиндрического типа. Конкретной информации о выпуске именно не указано.

Описание

Разъём относится к серии 2РМТ, предназначенной для соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц). Это приборная вилка (Ш — вилка ) с корпусом Б (приборный), патрубком П (прямой), гайкой Н (неэкранированный кабель). Обозначение \"36\" указывает на типоразмер корпуса, соответствующий данному количеству контактов.

Характеристики:

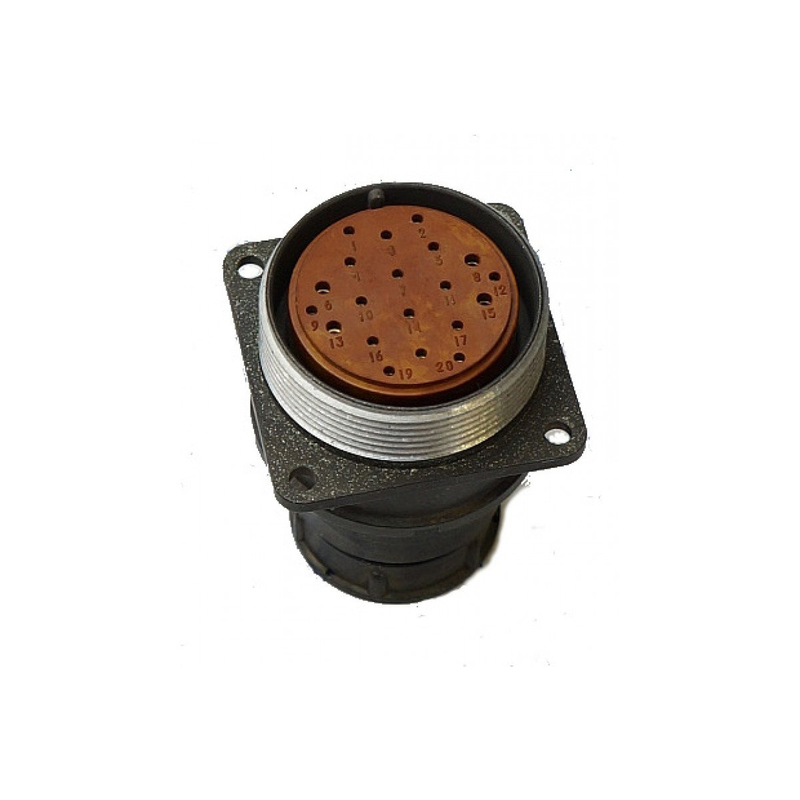

• Количество контактов: 20 (Ш2 — вилка, специфическое расположение для 20 контактов).
• Покрытие контактов: В (серебро), обеспечивающее высокую проводимость и устойчивость к коррозии.
• Номинальное напряжение: до 560 В переменного тока (эфф. значение) или 750 В постоянного тока.
• Номинальный ток на контакт: до 5 А.
• Сопротивление изоляции: не менее 5000 МОм (в нормальных климатических условиях).
• Сопротивление контактов: не более 2,5 мОм.
• Диапазон рабочих температур: от -60 °C до +100 °C.
• Климатическое исполнение: Всеклиматическое, УХЛ.
• Механическая износостойкость: не менее 500 циклов сочленения-расчленения.
• Виброустойчивость: до 500 Гц при ускорении до 10g.
• Ударопрочность: до 150g.
• Тип монтажа контактов: Пайка или объёмный монтаж.
• Материалы: Корпус из алюминиевого сплава, изолятор из термореактивной пластмассы, контакты из латуни с серебряным покрытием.

Применение

Разъём 2РМТ36БПН20Ш2В1В используется во всеклиматическом исполнении для внутреннего монтажа в электро- и радиоаппаратуре специального и общего назначения. Его надежность и теплостойкость делают его подходящим для эксплуатации в условиях от -60 °C до +100 °C, а также в условиях повышенной вибрации и механических ударов.

Применяется в:

• Авиационной и космической технике.
• Военной и специальной аппаратуре.
• Промышленной автоматике и системах управления.
• Железнодорожном транспорте.
• Судостроении.
• Измерительной и испытательной аппаратуре.
• Общей промышленной электронике, где требуется надежное и герметизированное соединение (хотя \"Н\" указывает на неэкранированный кабель, сам разъем обеспечивает степень защиты от внешних воздействий).
